Смазка трубопроводы — HITACHI EX3500

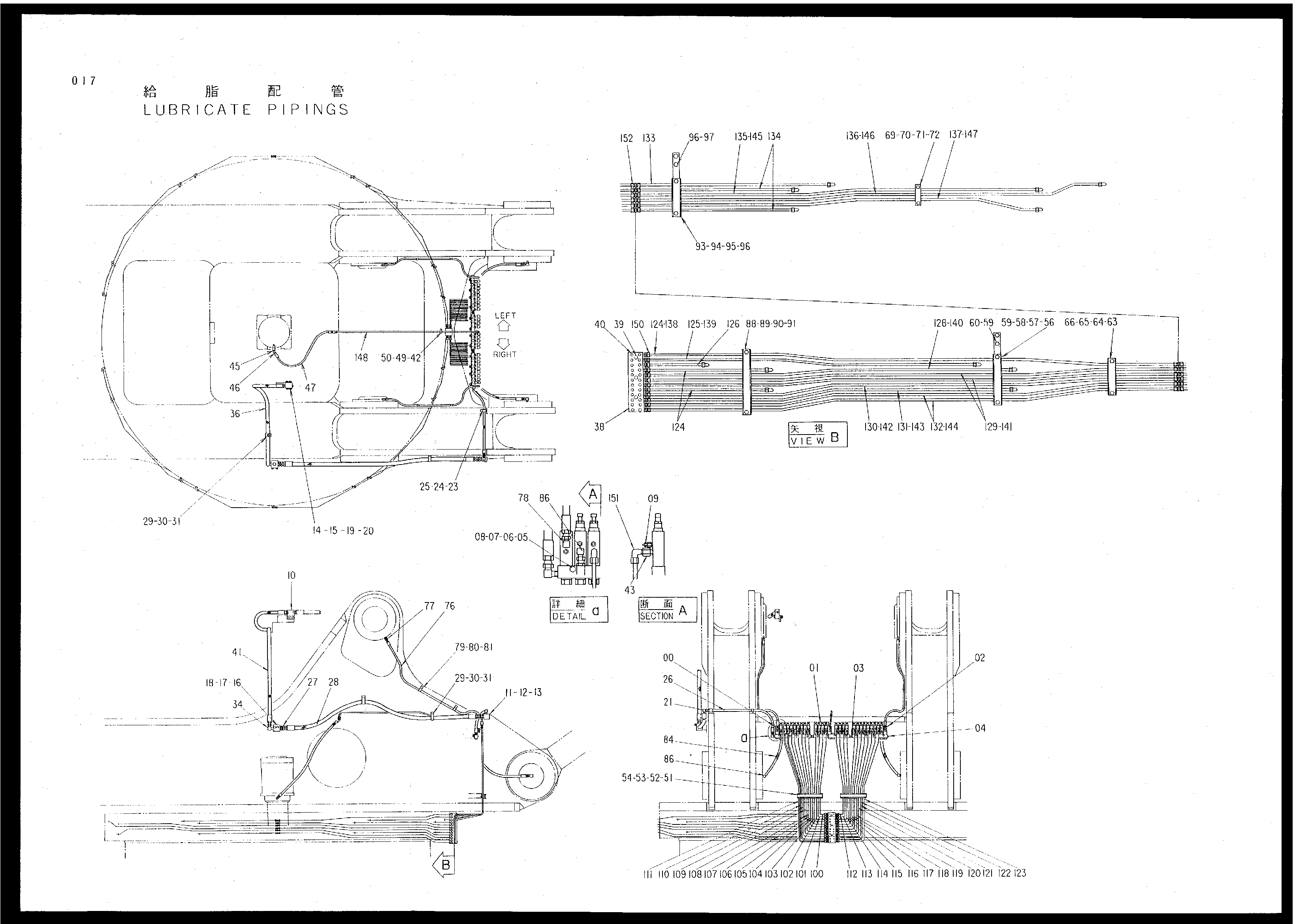

Заводская схема «Смазка трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4191346	Клапан	1
01	4191347	Клапан	1
02	4191348	Клапан	1
03	94-1702	Адаптер	2
04	94-2012	Пробка	1
05	J900855	Болт	12
06	J217083	Шайба	12
07	A590908	Пружинная шайба	12
08	M500807	Гайка	12
09	J75481	Штуцер	29
10	4204641	Блок	1
11	4189678	Блок	1
12	J901050	Болт	2
13	A590910	Пружинная шайба	2
14	J901065	Болт	2
15	J217083	Шайба	2
16	4189675	Блок	1
17	J901085	Болт	2
18	A590910	Пружинная шайба	2
19	A590910	Пружинная шайба	2
20	J950010	Гайка	2
21	4203688	Угловой штуцер	2
23	4190262	Зажим	1
24	A590910	Пружинная шайба	1
25	J901016	Болт	1
26	4226939	Шланг	1
27	94-1304	Адаптер	2
28	4188955	Шланг	1
29	4190264	Зажим	3
30	A590910	Пружинная шайба	3
31	J901016	Болт	3
34	94-1404	Угловой штуцер	1
36	4055312	Зажим	1
38	3035867	Блок	1
39	M341271	Болт с внутренним шестигранником	3
40	94-2011	Пробка	24
41	4055270	Шланг	1
42	4190271	Зажим	1
43	4177580	Адаптер	29
45	485382	Адаптер	1
46	4203738	Угловой штуцер	2
47	4022542	Шланг	1
49	A590910	Пружинная шайба	1
50	J901016	Болт	1
51	4514836	Резиновая прокладка	2
52	4054026	Хомут	2
53	J901032	Болт	4
54	A590910	Пружинная шайба	4
56	4054026	Хомут	2
57	4198326	Седло винта	2
58	J901032	Болт	4
59	A590910	Пружинная шайба	8
60	J901025	Болт	4
63	4054025	Хомут	2
64	4191522	Седло винта	2
65	J901032	Болт	4
66	A590910	Пружинная шайба	4
69	4054024	Хомут	2
70	4137303	Седло винта	2
71	J901040	Болт	4
72	A590910	Пружинная шайба	4
76	4226938	Шланг	2
77	4147585	Адаптер	2
78	4147586	Угловой штуцер	2
79	4190253	Зажим	4
80	A590910	Пружинная шайба	4
81	J901016	Болт	4
84	4226937	Шланг	2
86	4147586	Угловой штуцер	4
88	4199126	Хомут	2
89	4199127	Седло винта	2
90	J901032	Болт	4
91	A590910	Пружинная шайба	4
93	4054025	Хомут	2
94	4198327	Седло винта	2
95	J901032	Болт	4
96	A590910	Пружинная шайба	8
97	J901025	Болт	4
100	4226940	Трубка	1
101	4226941	Трубка	1
102	4226942	Трубка	1
103	4226943	Трубка	1
104	4226944	Трубка	1
105	4226945	Трубка	1
106	4226946	Трубка	1
107	4226947	Трубка	1
108	4226948	Трубка	1
109	4226949	Трубка	1
110	4226950	Трубка	1
111	4226951	Трубка	1
112	4226952	Трубка	1
113	4226953	Трубка	1
114	4226954	Трубка	1
115	4226955	Трубка	1
116	4226956	Трубка	1
117	4226957	Трубка	1
118	4226958	Трубка	1
119	4226959	Трубка	1
120	4226960	Трубка	1
121	4226961	Трубка	1
122	4226962	Трубка	1
123	4226963	Трубка	1
124	3042893	Трубка (левый)	1
125	3042894	Трубка (левый)	1
126	4226964	Трубка	2
127	4226965	Трубка	4
128	3042895	Трубка (левый)	1
129	3043896	Трубка (правый)	2
130	3042897	Трубка (левый)	1
131	3042898	Трубка (левый)	1
132	3042899	Трубка (левый)	2
133	4226966	Трубка	2
134	4226967	Трубка	4
135	3042900	Трубка (левый)	1
136	3042901	Трубка (левый)	1
137	3042902	Трубка (левый)	1
138	3042903	Трубка (правый)	1
139	3042904	Трубка (правый)	1
140	3042905	Трубка (правый)	1
141	3042906	Трубка (левый)	2
142	3042907	Трубка (правый)	1
143	3042908	Трубка (правый)	1
144	3042909	Трубка (правый)	2
145	3042910	Трубка (правый)	1
146	3042911	Трубка (правый)	1
147	3042912	Трубка (правый)	1
148	4226968	Трубка	1
150	4122125	Адаптер	49
151	4147587	Угловой штуцер	49
152	4151901	Адаптер	12
