Электрооборудование (2-9) — HITACHI EX3500

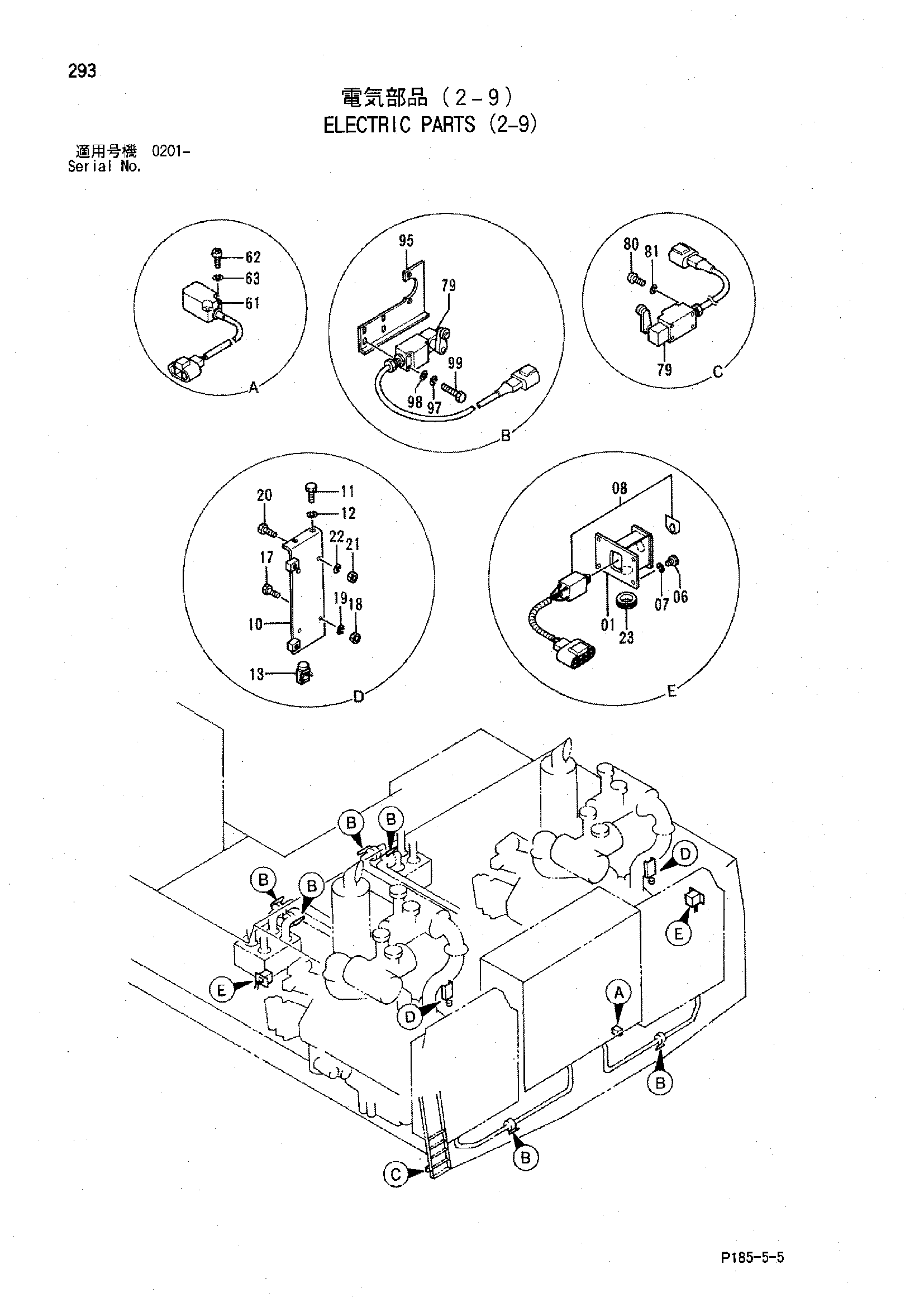

Заводская схема «Электрооборудование (2-9)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7025746 | Короб выключатель | 2 |
| 06 | J900612 | Болт | 8 |
| 07 | A590906 | Пружинная шайба | 8 |
| 08 | 4294092 | Выключатель | 2 |
| 08 | 4283832 | Выключатель | 2 |
| 10 | 8035655 | Кронштейн | 2 |
| 11 | J901230 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | 4255932 | Комплект | 2 |
| 17 | J900620 | Болт | 4 |
| 18 | M500605 | Гайка | 4 |
| 19 | A590906 | Пружинная шайба | 4 |
| 20 | J900820 | Болт | 4 |
| 21 | M500807 | Гайка | 4 |
| 22 | A590908 | Пружинная шайба | 4 |
| 23 | 4184582 | Резиновая втулка | 2 |
| 61 | 4184780 | Выключатель | 1 |
| 61 | 4318956 | Выключатель | 1 |
| 62 | M430430 | Винт | 2 |
| 63 | A590904 | Пружинная шайба | 2 |
| 79 | 4202281 | Выключатель концевой | 7 |
| 79 | 4298612 | Выключатель концевой | 7 |
| 80 | M430435 | Винт | 4 |
| 81 | A590904 | Пружинная шайба | 4 |
| 95 | 3039370 | Кронштейн | 6 |
| 97 | A590906 | Пружинная шайба | 24 |
| 98 | A590106 | Плоская шайба | 24 |
| 99 | J900614 | Болт | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
