Указатель уровня (правый насос) — HITACHI EX3500

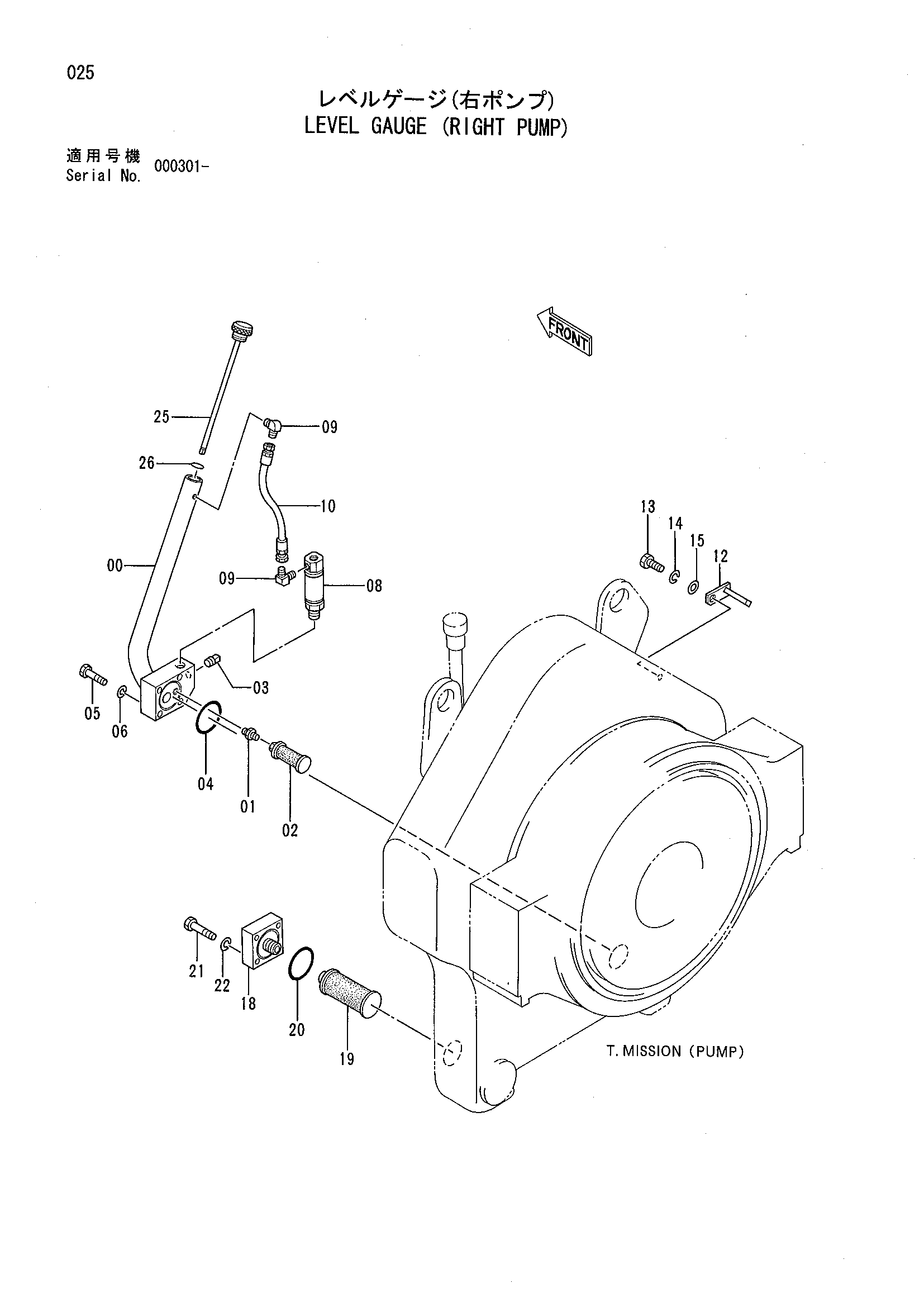

Заводская схема «Указатель уровня (правый насос)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9128374 | Указатель уровня | 1 | |
| 00 | 8052423 | Трубка | 1 |
| 01 | 94-1702 | Адаптер | 1 |
| 02 | 4202089 | Фильтр | 1 |
| 03 | 94-2024 | Пробка | 1 |
| 04 | 4197727 | Уплотнительное кольцо | 1 |
| 05 | J901060 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 08 | 9742827 | Трубка | 1 |
| 09 | 4196225 | Угловой штуцер | 2 |
| 10 | 4141973 | Шланг | 1 |
| 12 | 9741694 | Кронштейн | 1 |
| 13 | J901635 | Болт | 1 |
| 14 | A590916 | Пружинная шайба | 1 |
| 15 | A590116 | Плоская шайба | 1 |
| 18 | 3036042 | Крышка | 1 |
| 19 | 4083753 | Всасывающий фильтр | 1 |
| 20 | 4197727 | Уплотнительное кольцо | 1 |
| 21 | J901055 | Болт | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 25 | 8033034 | Указатель уровня | 1 |
| 26 | 970486 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
