Крышка (правый): 2 — HITACHI EX3500

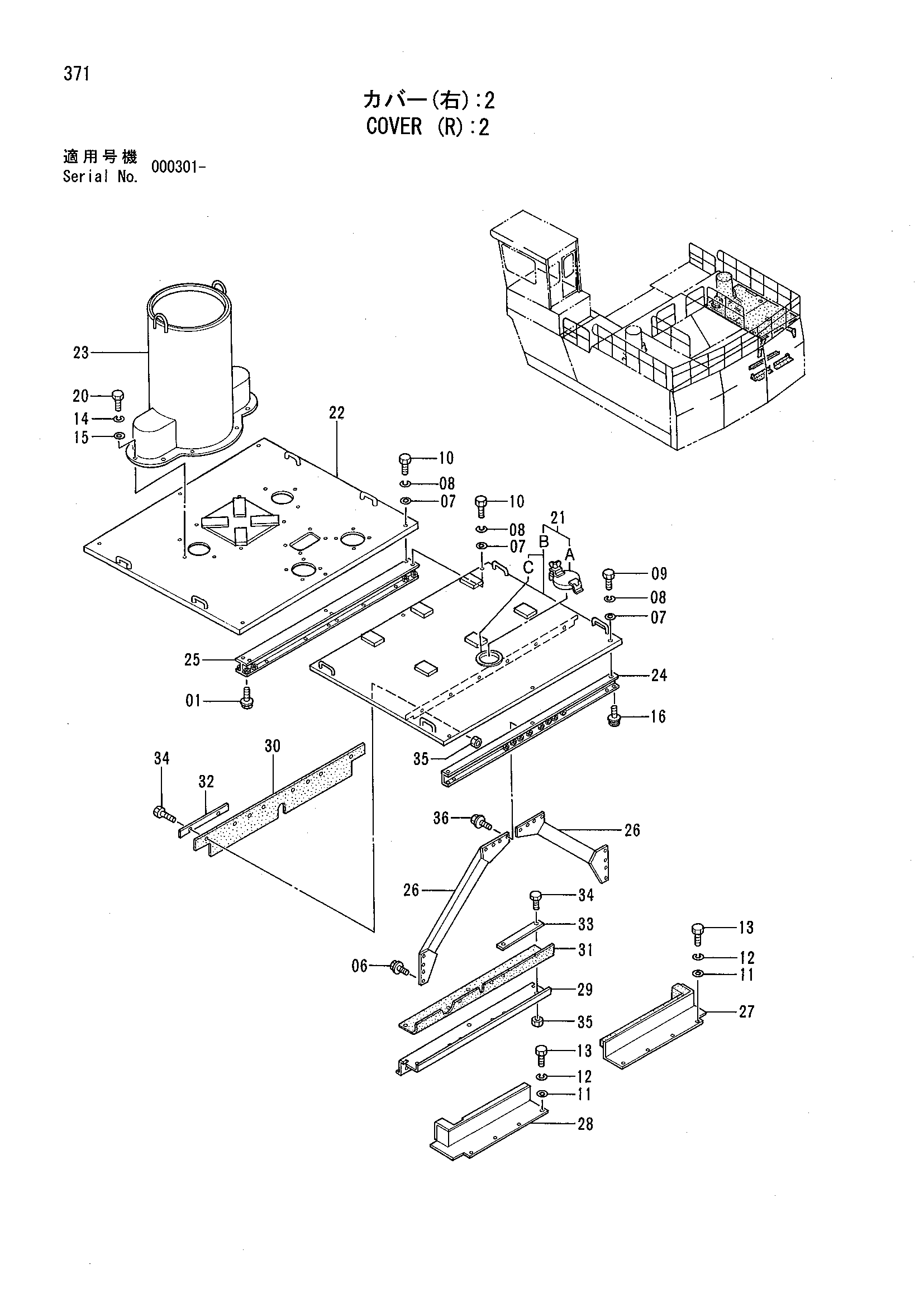

Заводская схема «Крышка (правый): 2» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021240 | Болт с шайбой | 8 |
| 06 | J021235 | Болт с шайбой | 8 |
| 07 | 449490 | Шайба | 12 |
| 08 | A590912 | Пружинная шайба | 12 |
| 09 | J901260 | Болт | 3 |
| 10 | J901270 | Болт | 9 |
| 11 | 449490 | Шайба | 8 |
| 12 | A590912 | Пружинная шайба | 8 |
| 13 | J901220 | Болт | 8 |
| 14 | A590912 | Пружинная шайба | 10 |
| 15 | A590112 | Плоская шайба | 10 |
| 16 | J021235 | Болт с шайбой | 4 |
| 20 | J901230 | Болт | 10 |
| 21 | 9153212 | Панель в сборе | 1 |
| 21A | 7025668 | Крышка | 1 |
| 21B | 6016001 | Панель | 1 |
| 21C | 4300408 | Резиновая прокладка | 1 |
| 22 | 6015989 | Панель | 1 |
| 23 | 7031936 | Крышка | 1 |
| 24 | 8053502 | Балка | 1 |
| 25 | 8053503 | Балка | 1 |
| 26 | 8028344 | Стойка | 2 |
| 27 | 8053613 | Пластина | 1 |
| 28 | 8053614 | Пластина | 1 |
| 29 | 7026263 | Крышка | 1 |
| 30 | 3058277 | Крышка | 1 |
| 31 | 3058278 | Крышка резиновый | 1 |
| 32 | 4287960 | Пластина | 3 |
| 33 | 4287042 | Пластина | 3 |
| 34 | J901030 | Болт | 12 |
| 35 | J950010 | Гайка | 12 |
| 36 | J021245 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
