Смазка трубопроводы (погрузчик): 1 — HITACHI EX3500

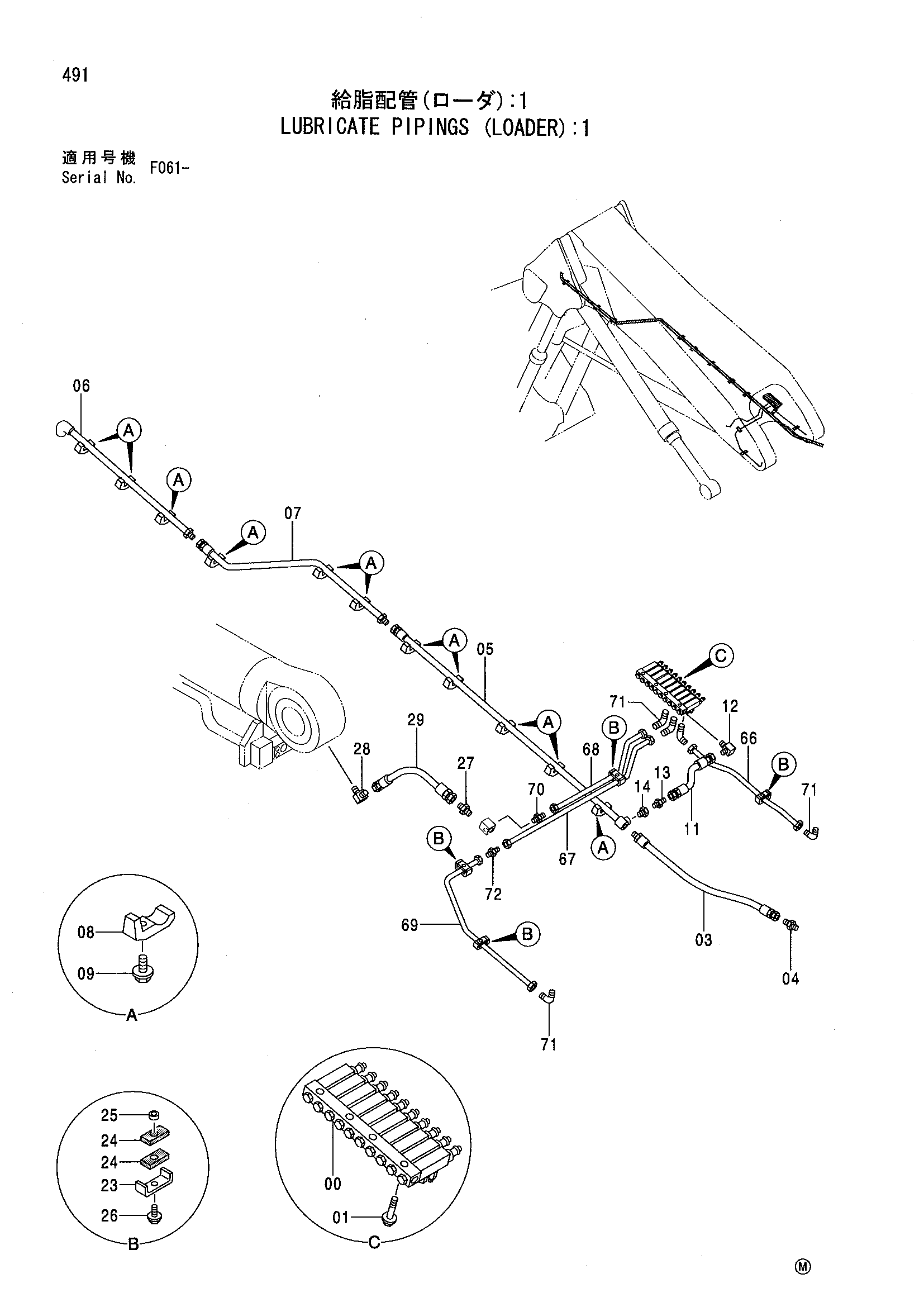

Заводская схема «Смазка трубопроводы (погрузчик): 1» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4253247 | Клапан | 1 |
| 01 | J010845 | Болт с шайбой | 4 |
| 03 | 4188954 | Шланг | 1 |
| 04 | 94-1304 | Адаптер | 1 |
| 05 | 9727906 | Трубка | 1 |
| 06 | 9745966 | Трубка | 1 |
| 07 | 9745965 | Трубка | 1 |
| 08 | 4053595 | Хомут трубки | 11 |
| 09 | J011255 | Болт с шайбой | 11 |
| 11 | 4055298 | Шланг | 1 |
| 12 | 94-1402 | Угловой штуцер | 1 |
| 13 | 94-1302 | Адаптер | 1 |
| 14 | 94-1602 | Переходник | 1 |
| 23 | 4302748 | Хомут | 4 |
| 24 | 4269657 | Резиновая прокладка | 8 |
| 25 | 4302747 | Проставка | 4 |
| 26 | J011035 | Болт с шайбой | 4 |
| 27 | 94-1301 | Адаптер | 1 |
| 28 | 94-1401 | Угловой штуцер | 1 |
| 29 | 4015464 | Шланг | 1 |
| 66 | 4362960 | Трубка | 1 |
| 67 | 4362961 | Трубка | 1 |
| 68 | 4362962 | Трубка | 1 |
| 69 | 4362963 | Трубка | 1 |
| 70 | 4130169 | Штуцер трубки | 1 |
| 71 | 4130175 | Штуцер трубки | 5 |
| 72 | 4130192 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
