Линкаге — HITACHI EX3500

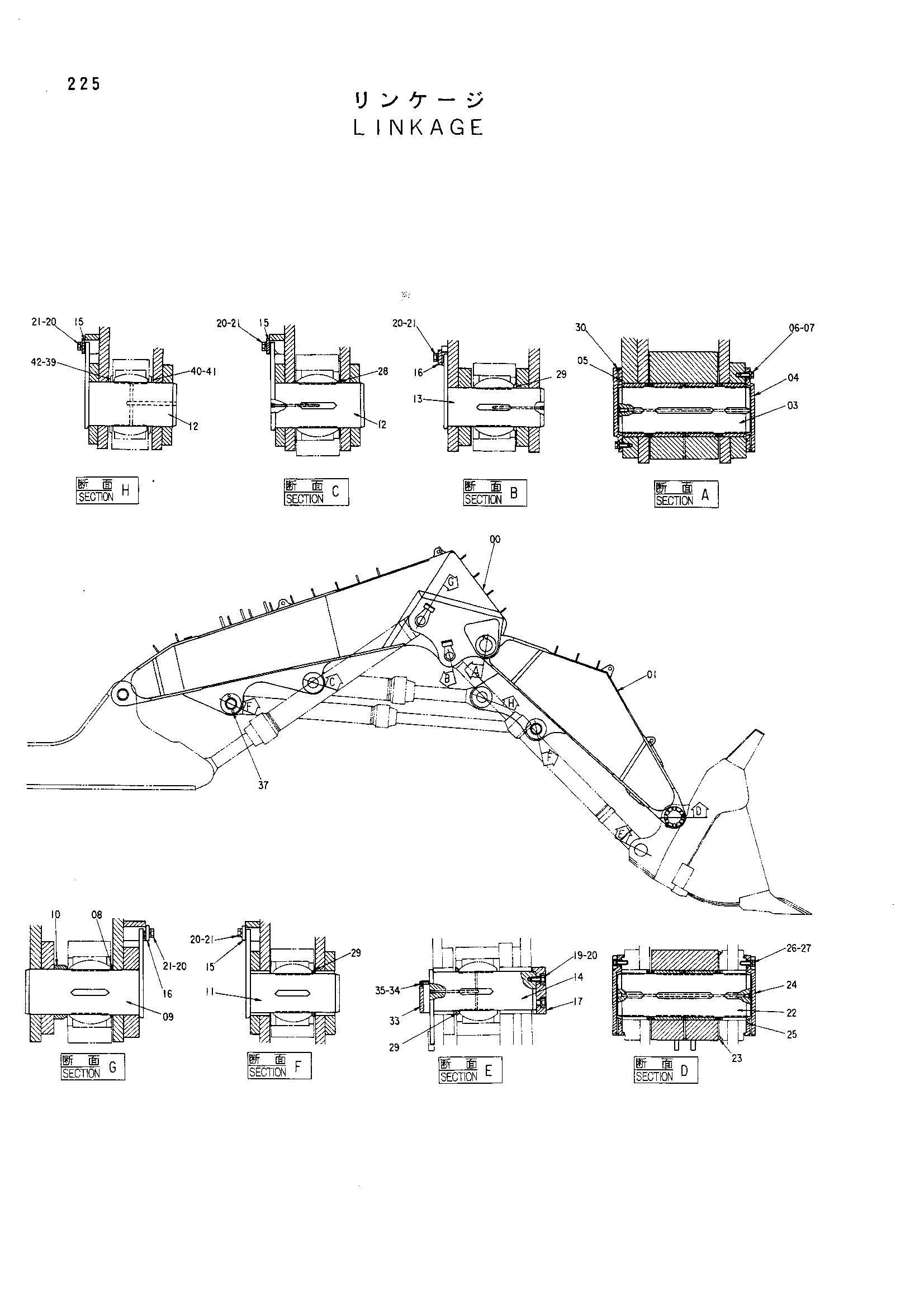

Заводская схема «Линкаге» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9069705 | Стрела (погрузчик)<для детали см. отдельный | 1 |
| 01 | 9069707 | Рукоять (погрузчик)<для детали см. отдельный p | 1 |
| 03 | 3036477 | Палец | 2 |
| 04 | 3036467 | Крышка | 4 |
| 05 | A811300 | Уплотнительное кольцо | 4 |
| 06 | J912055 | Болт | 24 |
| 07 | A590920 | Пружинная шайба | 24 |
| 08 | 4204297 | Проставка | 2 |
| 09 | 8036661 | Палец | 2 |
| 10 | 4194052 | Проставка | 2 |
| 11 | 8036662 | Палец | 2 |
| 12 | 8036663 | Палец | 2 |
| 13 | 8036664 | Палец | 2 |
| 14 | 8036665 | Палец | 2 |
| 15 | 4192930 | Пластина | 4 |
| 16 | 9726226 | Пластина | 4 |
| 17 | 4194042 | Ограничитель | 2 |
| 19 | J912460 | Болт | 8 |
| 20 | A590924 | Пружинная шайба | 24 |
| 21 | J912455 | Болт | 16 |
| 22 | 3036478 | Палец | 2 |
| 23 | 4194028 | Уплотнительное кольцо | 2 |
| 24 | 3036468 | Крышка | 4 |
| 25 | A811280 | Уплотнительное кольцо | 4 |
| 26 | J912055 | Болт | 24 |
| 27 | A590920 | Пружинная шайба | 24 |
| 28 | 4195376 | Пластина | 1 |
| 29 | 4195377 | Пластина | 6 |
| 30 | 94-2011 | Пробка | 4 |
| 33 | 4195686 | Крышка | 2 |
| 34 | J901025 | Болт | 10 |
| 35 | A590910 | Пружинная шайба | 10 |
| 37 | 425176 | Пробка | 20 |
| 39 | 4243255 замена: 4231802 | Шайба | 2 |
| 40 | 4243256 | Регулировочная шайба | 1 |
| 41 | 4243257 | Регулировочная шайба | 2 |
| 42 | 4231799 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
