Кондиционер группа (1) — HITACHI EX3500

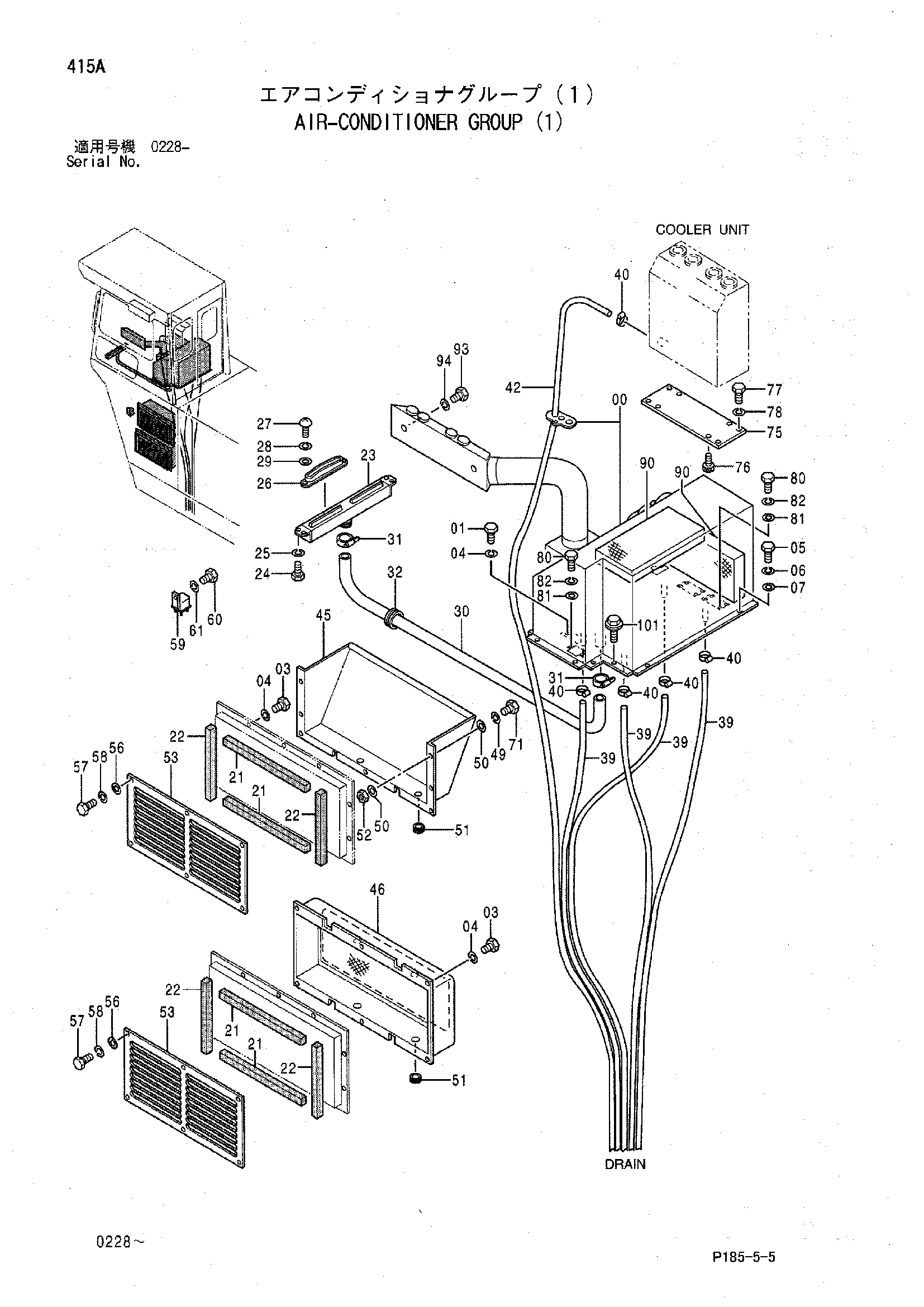

Заводская схема «Кондиционер группа (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J901025	Болт	4
03	J901025	Болт	20
04	A590910	Пружинная шайба	24
05	J870822	Болт	8
06	J251008	Пружинная шайба	8
07	J250008	Плоская шайба	8
21	4316809	Резиновая прокладка	4
22	4316808	Резиновая прокладка	4
23	7017447	Форсунка	1
24	J901016	Болт	4
25	A590910	Пружинная шайба	4
26	4087901	Крышка	2
27	J850510	Винт	4
28	J251005	Пружинная шайба	4
29	J250005	Плоская шайба	4
30	4185992	Шланг флексибле	1
31	4011675	Хомут шланга	2
32	4087462	Резиновая втулка	1
39	4199090	Виниловый шланг	4
40	4514700	Зажим шланг	5
42	4246910	Виниловый шланг	1
45	1017927	Крышка	1
46	7025847	Крышка	1
49	A590910	Пружинная шайба	4
50	A590110	Плоская шайба	8
51	4207698	Резиновая втулка	4
52	J950010	Гайка	4
53	4304793	Пластина	2
56	A590110	Плоская шайба	12
57	J901020	Болт	12
58	A590910	Пружинная шайба	12
59	4189566	Реле	1
60	M430610	Винт	1
61	A590906	Пружинная шайба	1
71	J901020	Болт	4
75	3053252	Пластина	1
76	M340825	Болт с внутренним шестигранником	4
77	J901035	Болт	4
78	A590910	Пружинная шайба	4
80	J900614	Болт	12
81	A590106	Плоская шайба	12
82	A590906	Пружинная шайба	12
90	4206637	Фильтр воздушный	2
93	J900825	Болт	2
94	A590908	Пружинная шайба	2
101	J020825	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
