Кондиционер группа (1) — HITACHI EX3500

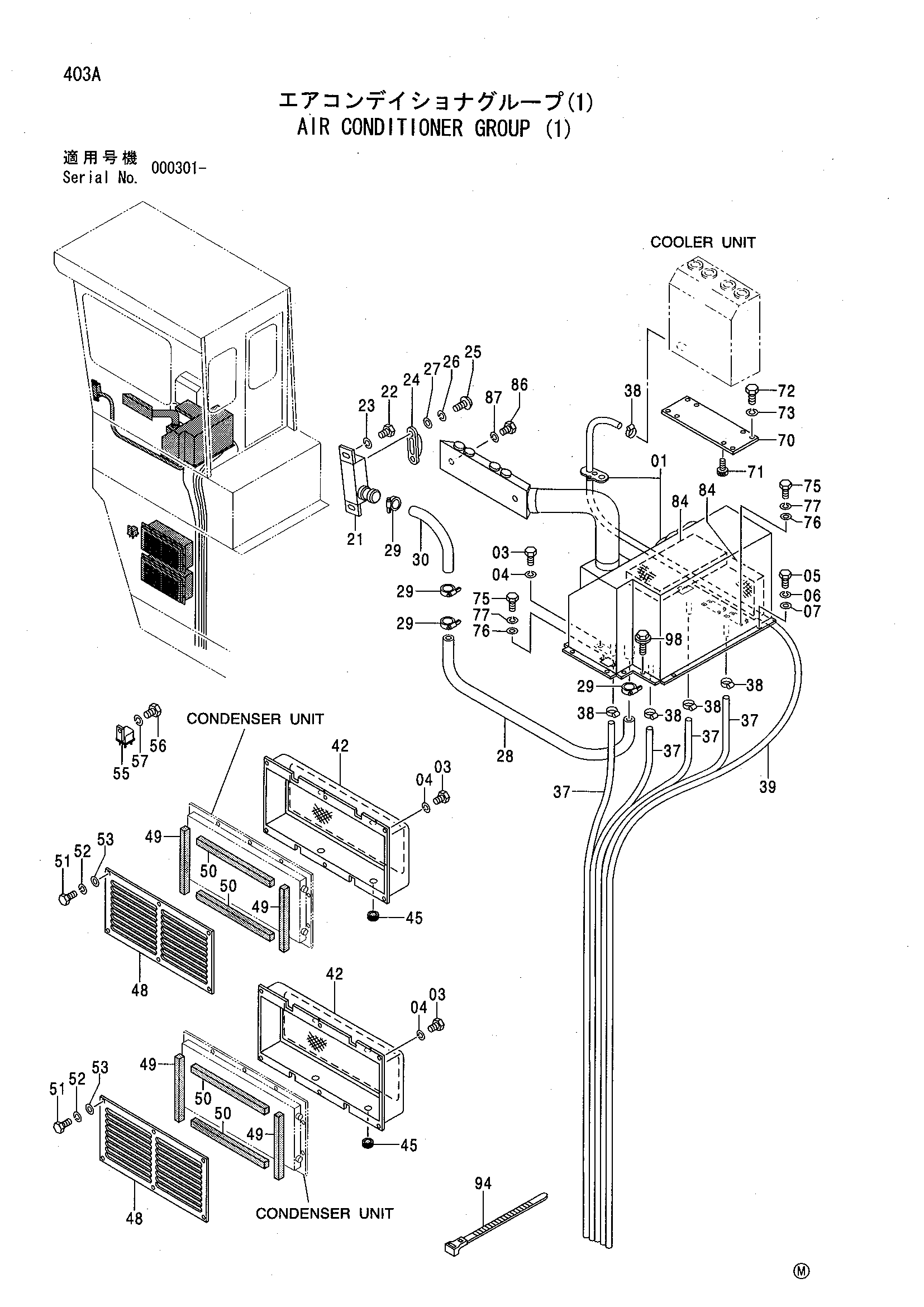

Заводская схема «Кондиционер группа (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J901025 | Болт | 24 |
| 04 | A590910 | Пружинная шайба | 24 |
| 05 | J870822 | Болт | 8 |
| 06 | J251008 | Пружинная шайба | 8 |
| 07 | J250008 | Плоская шайба | 8 |
| 21 | 8065951 | Форсунка | 1 |
| 22 | J901016 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | 4087901 | Крышка | 1 |
| 25 | J850510 | Винт | 2 |
| 26 | J251005 | Пружинная шайба | 2 |
| 27 | J250005 | Плоская шайба | 2 |
| 28 | 4369364 | Шланг флексибле | 1 |
| 29 | 4011675 | Хомут шланга | 4 |
| 30 | 4369365 | Шланг флексибле | 1 |
| 37 | 4369362 | Шланг винил | 4 |
| 38 | 4514700 | Зажим шланг | 5 |
| 39 | 4369363 | Шланг винил | 1 |
| 42 | 7025847 | Крышка | 2 |
| 45 | 4207698 | Резиновая втулка | 4 |
| 48 | 4304793 | Пластина | 2 |
| 49 | 4316808 | Резиновая прокладка | 4 |
| 50 | 4316809 | Резиновая прокладка | 4 |
| 51 | J901020 | Болт | 12 |
| 52 | A590910 | Пружинная шайба | 12 |
| 53 | A590110 | Плоская шайба | 12 |
| 55 | 4189566 | Реле | 1 |
| 56 | M430610 | Винт | 1 |
| 57 | A590906 | Пружинная шайба | 1 |
| 70 | 3053252 | Пластина | 1 |
| 71 | M340825 | Болт с внутренним шестигранником | 4 |
| 72 | J901035 | Болт | 4 |
| 73 | A590910 | Пружинная шайба | 4 |
| 75 | J900614 | Болт | 12 |
| 76 | A590106 | Плоская шайба | 12 |
| 77 | A590906 | Пружинная шайба | 12 |
| 84 | 4206637 | Фильтр воздушный | 2 |
| 86 | J900825 | Болт | 2 |
| 87 | A590908 | Пружинная шайба | 2 |
| 94 | 4055312 | Ленточный зажим | 50 |
| 98 | J020825 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
