Обратные трубопроводы (2) — HITACHI EX3500

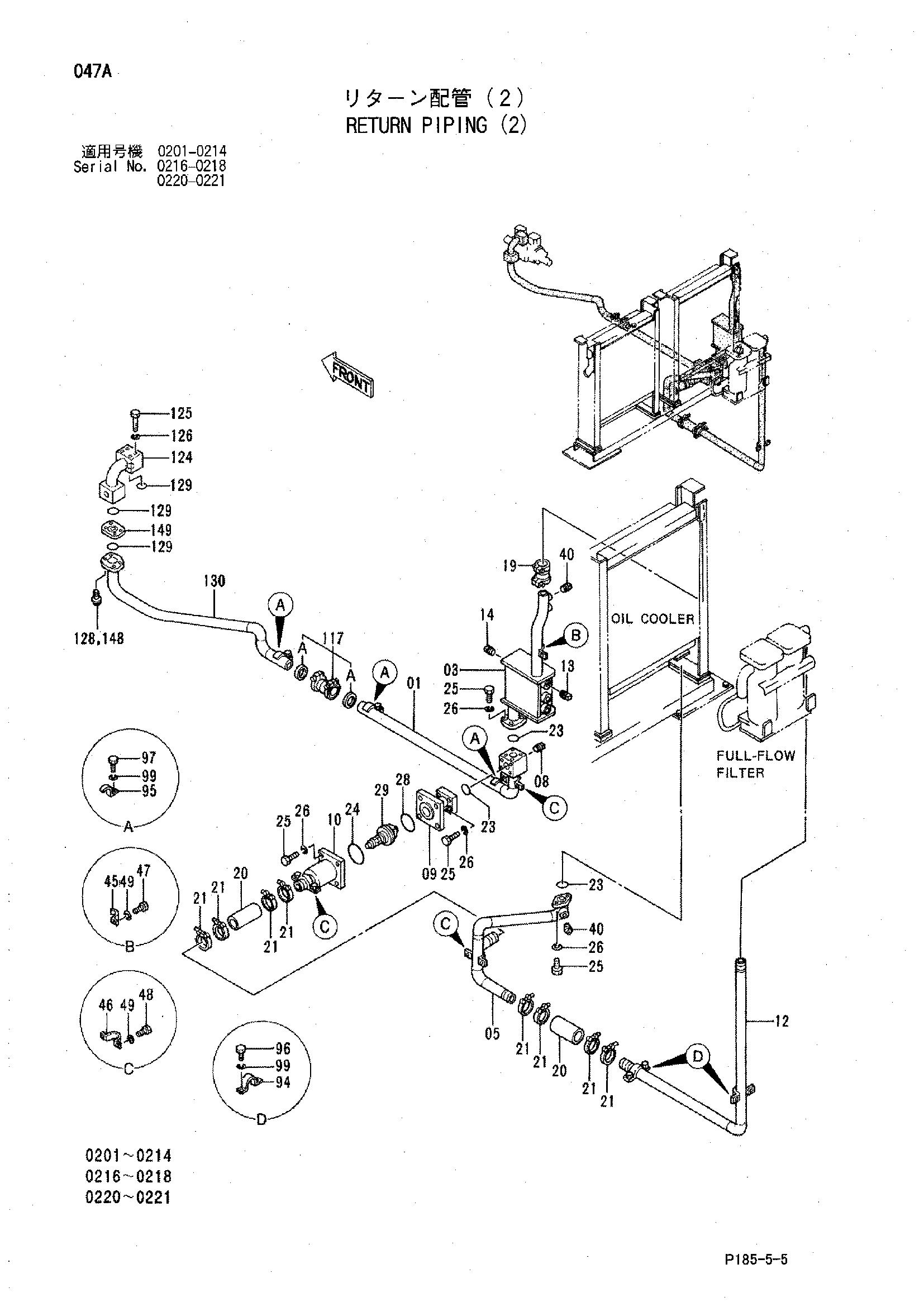

Заводская схема «Обратные трубопроводы (2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8049742 | Трубка | 1 |
| 03 | 7024062 | Трубка | 1 |
| 05 | 7023834 | Трубка | 1 |
| 08 | J75210 замена: 94-2026 | Пробка | 1 |
| 08 | 94-2026 | Пробка | 1 |
| 09 | 8049743 | Трубка | 1 |
| 10 | 8049737 | Корпус | 1 |
| 12 | 8049796 | Трубка | 1 |
| 13 | 94-2023 | Пробка | 3 |
| 14 | 94-2016 | Пробка | 3 |
| 19 | 4067833 | Муфта | 1 |
| 20 | 4094001 | Резиновый шланг | 2 |
| 21 | 4263764 | Хомут шланга | 8 |
| 23 | A810060 | Уплотнительное кольцо | 3 |
| 24 | A810145 | Уплотнительное кольцо | 1 |
| 25 | J901240 | Болт | 14 |
| 26 | A590912 | Пружинная шайба | 14 |
| 28 | A810115 | Уплотнительное кольцо | 1 |
| 29 | 4207000 | Клапан | 1 |
| 40 | J75282 | Пробка | 3 |
| 45 | 4074548 | Хомут трубки | 1 |
| 46 | 4053865 | Хомут трубки | 3 |
| 47 | J901025 | Болт | 1 |
| 48 | J901020 | Болт | 6 |
| 49 | A590910 | Пружинная шайба | 7 |
| 94 | 4053865 | Хомут трубки | 2 |
| 95 | 4074548 | Хомут трубки | 3 |
| 96 | J901025 | Болт | 4 |
| 97 | J901025 | Болт | 3 |
| 99 | A590910 | Пружинная шайба | 7 |
| 117 | 4067833 | Муфта трубка | 1 |
| 117A | 4196261 | Уплотнение | 2 |
| 124 | 8036564 | Трубка | 1 |
| 125 | J901401 | Болт | 4 |
| 126 | A590914 | Пружинная шайба | 4 |
| 128 | A590912 | Пружинная шайба | 4 |
| 129 | 4153538 | Уплотнительное кольцо | 3 |
| 130 | 8040217 | Трубка | 1 |
| 148 | J901245 замена: J011245 | Болт | 4 |
| 148 | J011245 | Болт с шайбой | 4 |
| 149 | 4155835 | Фланец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
