Смазка трубопроводы (стрела) — HITACHI EX3500

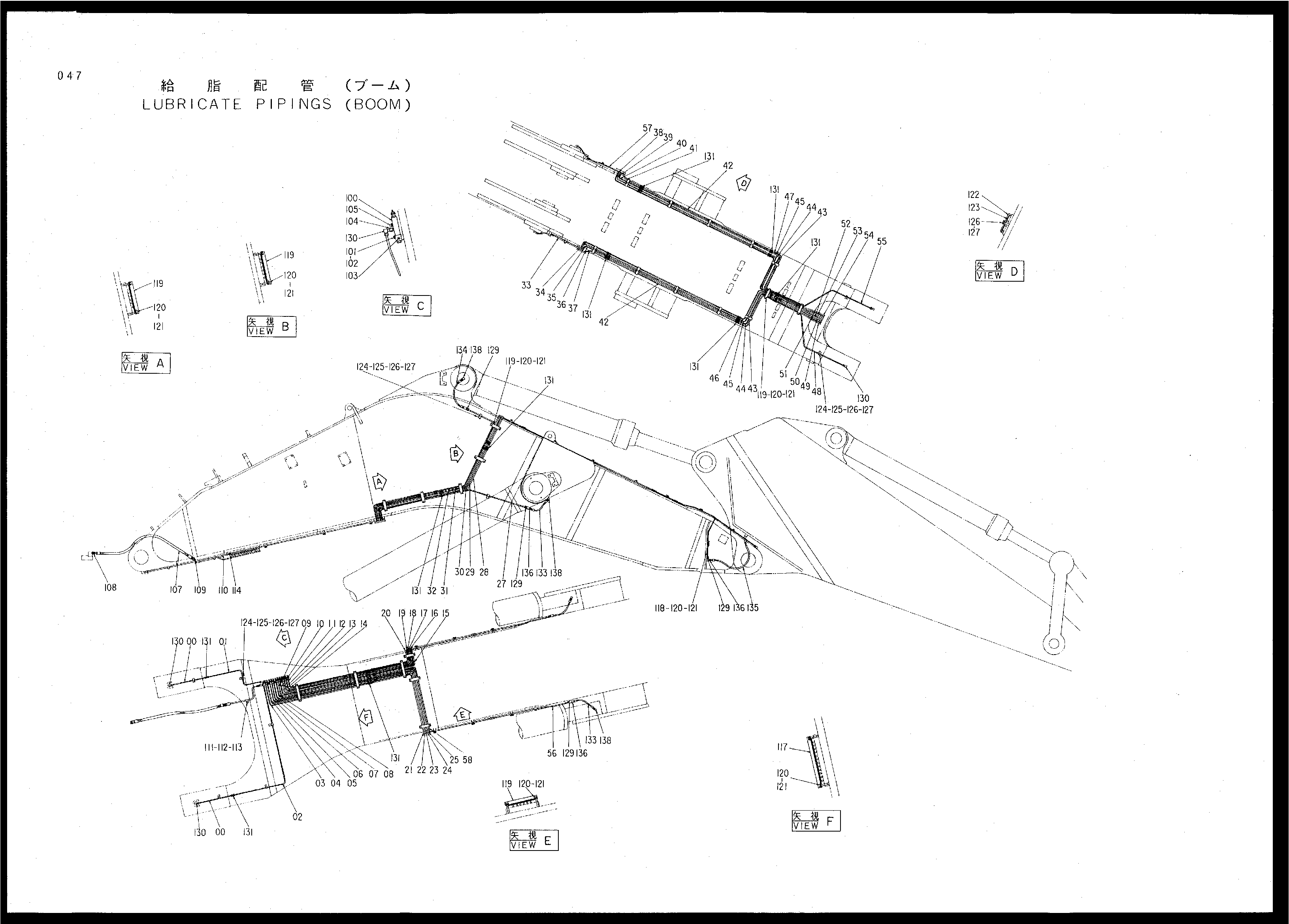

Заводская схема «Смазка трубопроводы (стрела)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4228974	Трубка	2
01	4228975	Трубка	1
02	4228976	Трубка	1
03	4228977	Трубка	1
04	4228978	Трубка	1
05	4228979	Трубка	1
06	4228980	Трубка	1
07	4228981	Трубка	1
08	4228982	Трубка	1
09	4228983	Трубка	1
10	4228984	Трубка	1
11	4228985	Трубка	1
12	4228986	Трубка	1
13	4228987	Трубка	1
14	4228988	Трубка	1
15	4228989	Трубка	1
16	4228990	Трубка	1
17	4228991	Трубка	1
18	4228992	Трубка	1
19	4228993	Трубка	1
20	4228994	Трубка	1
21	4228995	Трубка	1
22	4228996	Трубка	1
23	4228997	Трубка	1
24	4228998	Трубка	1
25	4228999	Трубка	1
27	4229001	Трубка	1
28	4229002	Трубка	2
29	4229003	Трубка	2
30	4229004	Трубка	2
31	4229005	Трубка	2
32	4229006	Трубка	2
33	4229007	Трубка	1
34	4229008	Трубка	1
35	4229009	Трубка	1
36	4229010	Трубка	1
37	4229011	Трубка	1
38	4229012	Трубка	1
39	4229013	Трубка	1
40	4229014	Трубка	1
41	4229015	Трубка	1
42	4229016	Трубка	8
43	4229017	Трубка	2
44	4229018	Трубка	2
45	4229019	Трубка	2
46	4229020	Трубка	1
47	4229021	Трубка	1
48	4229022	Трубка	1
49	4229023	Трубка	1
50	4229024	Трубка	1
51	4229025	Трубка	1
52	4229026	Трубка	1
53	4229027	Трубка	1
54	4229028	Трубка	1
55	4229029	Трубка	1
56	4229030	Трубка	1
57	4229031	Трубка	1
58	4229000	Трубка	1
100	4227149	Клапан	1
101	J900845	Болт	5
102	A590908	Пружинная шайба	5
103	94-2012	Пробка	1
104	4177580	Адаптер	14
105	J75481	Штуцер	14
107	4229112	Шланг	1
108	94-1304	Адаптер	1
109	4110876	Адаптер	1
110	8042701	Трубка	1
111	4138227	Хомут трубки	1
112	J901040	Болт	1
113	A590910	Пружинная шайба	1
114	4203689	Адаптер	1
117	4054027	Хомут	3
118	4054026	Хомут	1
119	4054025	Хомут	15
120	J901028	Болт	38
121	A590910	Пружинная шайба	38
122	4032158	Хомут	10
123	4032159	Резиновая прокладка	10
124	4032160	Хомут	11
125	4032161	Резиновая прокладка	11
126	J901228	Болт	21
127	A590912	Пружинная шайба	21
129	4122125	Адаптер	10
130	4147587	Угловой штуцер	18
131	4151901	Адаптер	60
133	4229113	Шланг	2
134	4229114	Шланг	2
135	4229115	Шланг	6
136	4147585	Адаптер	8
138	4147586	Угловой штуцер	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
