Рычаг управления — HITACHI EX3500

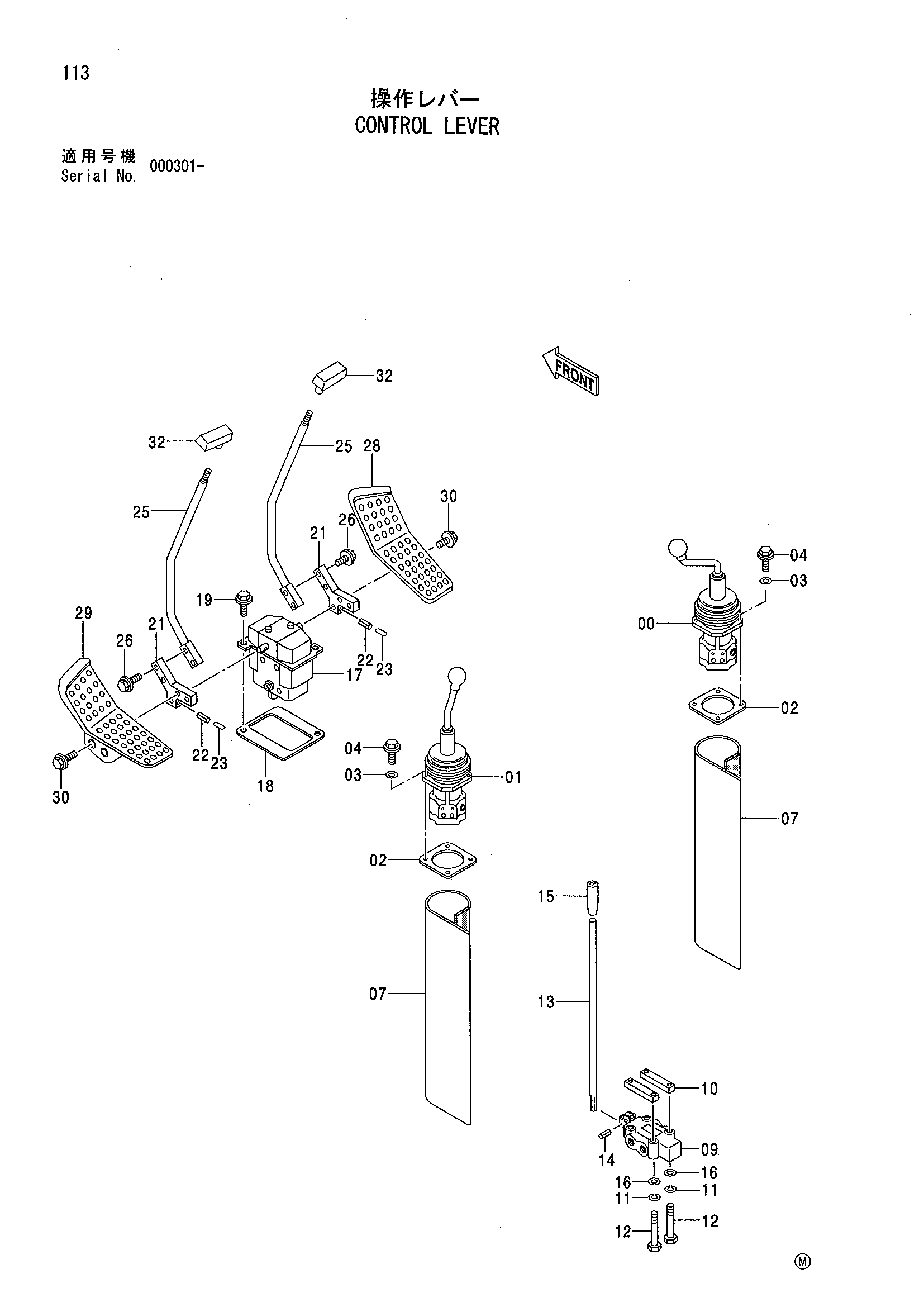

Заводская схема «Рычаг управления» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202167 | Пилотный клапан | 1 |
| 01 | 4324415 | Пилотный клапан | 1 |
| 02 | 4289016 | Манжета | 2 |
| 03 | J250006 | Плоская шайба | 8 |
| 04 | J010616 | Болт с шайбой | 8 |
| 07 | 4296442 | Клотх | 2 |
| 09 | 4161829 | Клапан | 1 |
| 10 | 4155001 | Проставка | 2 |
| 11 | A590906 | Пружинная шайба | 4 |
| 12 | J900690 | Болт | 4 |
| 13 | 4186259 | Рычаг | 1 |
| 14 | 4134502 | Пружинный штифт | 1 |
| 15 | 4122424 | Рукоятка | 1 |
| 16 | A590106 | Плоская шайба | 4 |
| 17 | 9074100 | Пилотный клапан | 1 |
| 18 | 4289017 | Манжета | 1 |
| 19 | J011030 | Болт с шайбой | 2 |
| 21 | 4368628 | Рычаг | 2 |
| 22 | 4033504 | Пружинный штифт | 2 |
| 23 | 4183195 | Провод | 2 |
| 25 | 8065954 | Рычаг | 2 |
| 26 | J011045 | Болт с шайбой | 4 |
| 28 | 3057637 замена: 3079714 | Педаль(правый) | 1 |
| 28 | 3079714 | Педаль(правый) | 1 |
| 29 | 3063248 замена: 3079715 | Педаль(левый) | 1 |
| 29 | 3079715 | Педаль(левый) | 1 |
| 30 | J011040 | Болт с шайбой | 4 |
| 32 | 4122423 | Рукоятка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
