Электрооборудование (2-10) — HITACHI EX3500

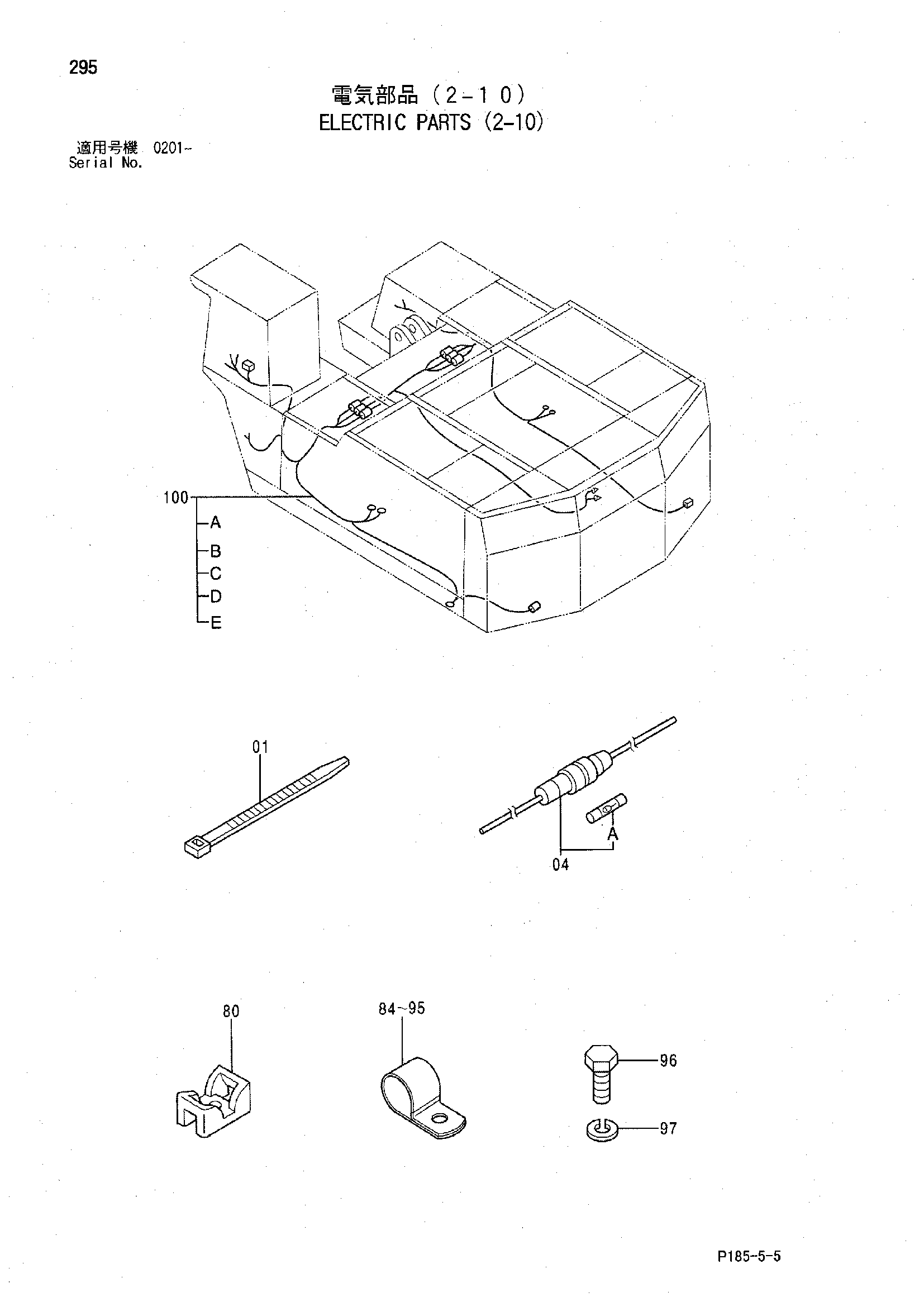

Заводская схема «Электрооборудование (2-10)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055312 | Ленточный зажим | 30 |
| 04 | 4237456 | Диод | 40 |
| 04A | 4208344 | Диод | 1 |
| 80 | 4196829 | Направляющая лента | 30 |
| 84 | 4192035 | Зажим 28 | 24 |
| 85 | 4193848 | Зажим 45 | 14 |
| 86 | 4204135 | Зажим 65 | 2 |
| 88 | 4190277 | Зажим 22 | 16 |
| 89 | 4190275 | Зажим 14 | 22 |
| 90 | 4190273 | Зажим 18 | 80 |
| 91 | 4190261 | Зажим 10 | 155 |
| 92 | 4190262 | Зажим 19 | 16 |
| 93 | 4190263 | Зажим 25 | 4 |
| 94 | 4190264 | Зажим 35 | 26 |
| 95 | 4190291 | Зажим 40 | 5 |
| 96 | J901016 | Болт | 250 |
| 97 | A590910 | Пружинная шайба | 250 |
| 100 | 4293839 | Жгут проводов | 1 |
| 100 | 4335281 | Жгут проводов | 1 |
| 100 | 4337039 | Жгут проводов | 1 |
| 100 | 4269395 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
