Опора стрелы — HITACHI EX35-2

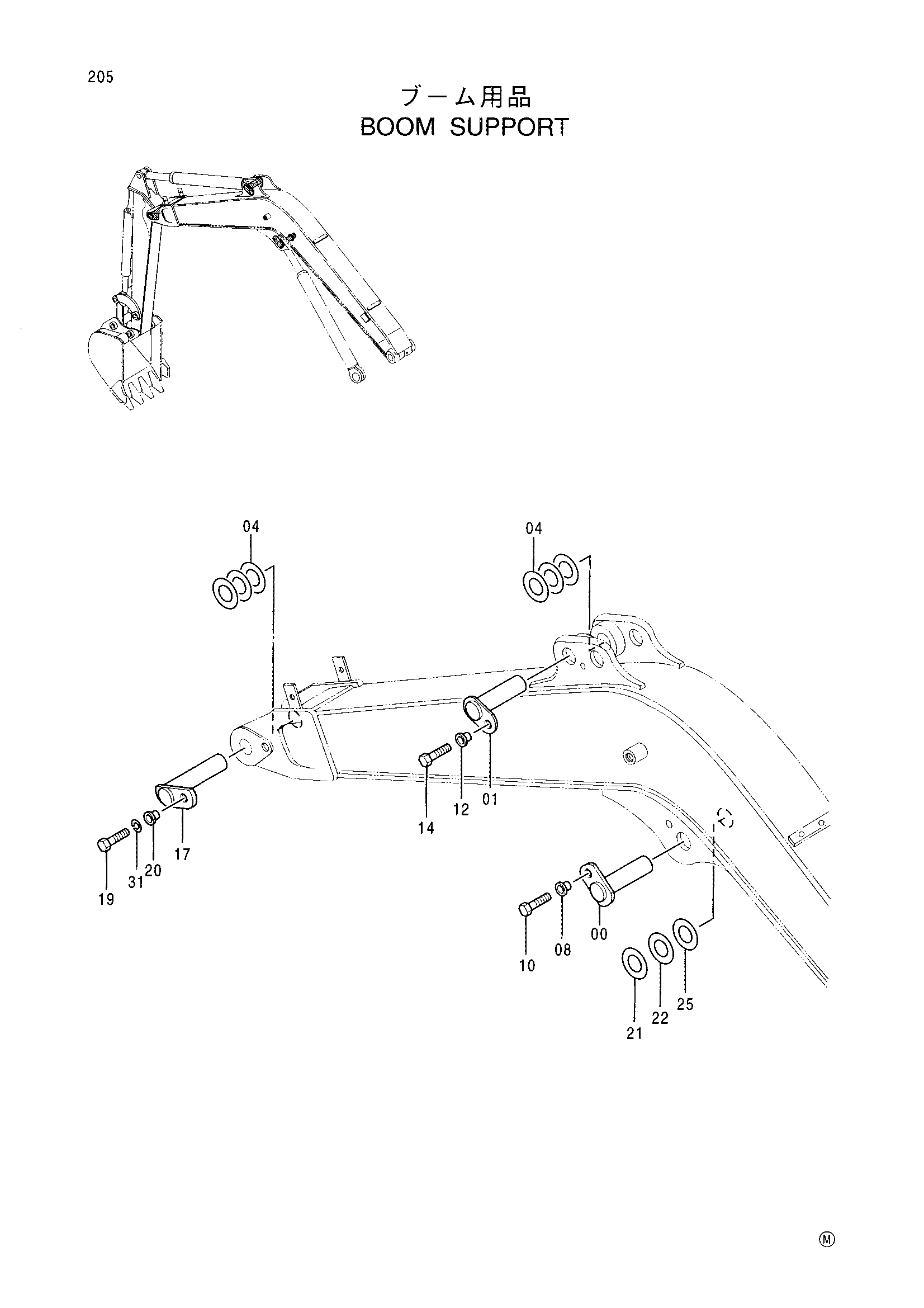

Заводская схема «Опора стрелы» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743082 | Палец | 1 |
| 01 | 9742467 | Палец | 1 |
| 04 | 4334146 | Регулировочная шайба | 6 |
| 08 | 4339354 | Втулка | 1 |
| 10 | J971230 | Болт | 1 |
| 12 | 4339355 | Втулка | 1 |
| 14 | J971430 | Болт | 1 |
| 17 | 9744428 | Палец | 1 |
| 19 | J971640 | Болт | 1 |
| 19 | J971645 | Болт | 1 |
| 20 | 4349716 | Втулка | 1 |
| 21 | 4352136 замена: 4367635 | Регулировочная шайба | 2 |
| 21 | 4367635 | Регулировочная шайба | 2 |
| 22 | 4354259 замена: 4367636 | Регулировочная шайба | 2 |
| 22 | 4367636 | Регулировочная шайба | 2 |
| 25 | 4354260 замена: 4367637 | Регулировочная шайба | 2 |
| 25 | 4367637 | Регулировочная шайба | 2 |
| 31 | J252216 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
