Ауто-идле — HITACHI EX35-2

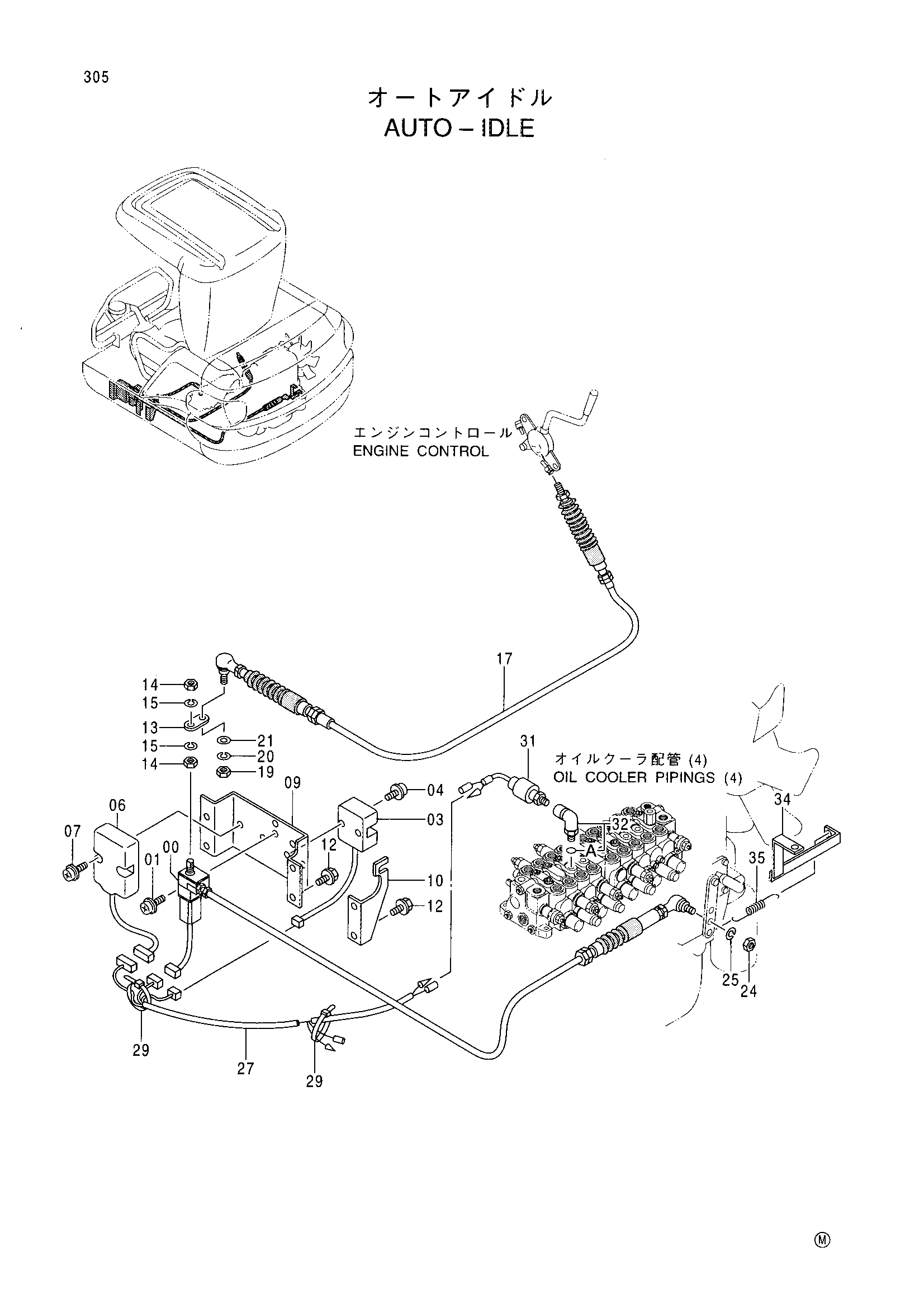

Заводская схема «Ауто-идле» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4334159 | Актуатор | 1 |
| 00 | 4387029 | Актуатор | 1 |
| 01 | J680620 | Винт с шайбой | 3 |
| 03 | 4289621 | Блок таймер | 1 |
| 04 | J680625 | Винт с шайбой | 2 |
| 06 | 4334164 | Контроллер | 1 |
| 07 | J680625 | Винт с шайбой | 2 |
| 09 | 7029087 | Кронштейн | 1 |
| 10 | 3073220 | Кронштейн | 1 |
| 12 | J051030 | Болт с шайбой | 6 |
| 13 | 4333387 | Рычаг | 1 |
| 13 | 4374174 замена: 4376836 | Рычаг | 1 |
| 13 | 4376836 | Рычаг | 1 |
| 14 | J231106 | Гайка | 2 |
| 15 | J252106 | Пружинная шайба | 2 |
| 17 | 4333386 | Трос управления | 1 |
| 19 | J231105 | Гайка | 1 |
| 20 | J252105 | Пружинная шайба | 1 |
| 21 | J253105 | Плоская шайба | 1 |
| 24 | J231106 | Гайка | 1 |
| 25 | J252106 | Пружинная шайба | 1 |
| 27 | 3073263 | Жгут проводов | 1 |
| 29 | 4323613 | Ленточный зажим | 2 |
| 31 | 4291959 | Выключатель давление | 1 |
| 32 | 4222750 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 8064124 | Кронштейн | 1 |
| 35 | 4280574 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
