Пол (навес) — HITACHI EX35-2

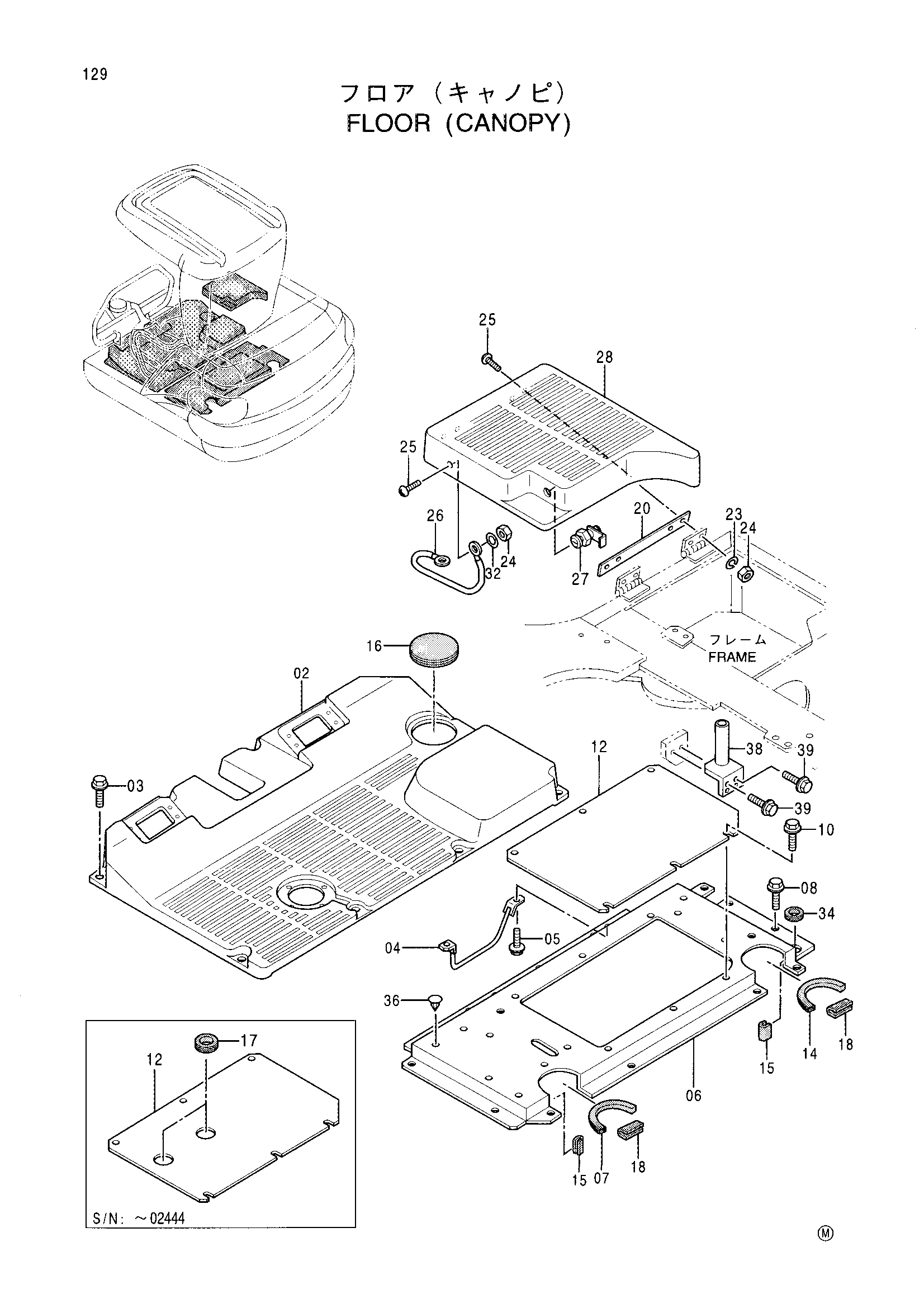

Заводская схема «Пол (навес)» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4352439 | Пол | 1 |
| 03 | J051025 | Болт с шайбой | 8 |
| 04 | 8061919 | Направляющая шланг | 1 |
| 05 | J090820 | Болт с шайбой | 2 |
| 06 | 7029160 | Пластина | 1 |
| 07 | 4353140 | Резиновая втулка | 1 |
| 08 | J051025 | Болт с шайбой | 9 |
| 10 | J090820 | Болт с шайбой | 6 |
| 12 | 3070319 | Крышка | 1 |
| 14 | 4346355 | Амортизатор | 1 |
| 15 | 4346357 | Амортизатор | 4 |
| 16 | 4340134 | Резиновая втулка | 1 |
| 17 | 4198176 | Резиновая втулка | 2 |
| 18 | 4346916 | Амортизатор | 2 |
| 20 | 4340398 | Шайба | 1 |
| 23 | J252108 | Пружинная шайба | 4 |
| 24 | J231108 | Гайка | 6 |
| 25 | 4340290 | Винт | 5 |
| 26 | 4347200 | Провод | 1 |
| 27 | 4340399 замена: 4363381 | Замок | 1 |
| 27 | 4363381 | Замок | 1 |
| 28 | 4352440 | Крышка аккумулятор | 1 |
| 32 | J253108 | Плоская шайба | 1 |
| 34 | 4198176 | Резиновая втулка | 1 |
| 36 | 4280359 | Зажим | 2 |
| 38 | 9745853 | Стойка | 1 |
| 39 | J090820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
