Пилотный трубопроводы (1-2) — HITACHI EX35-2

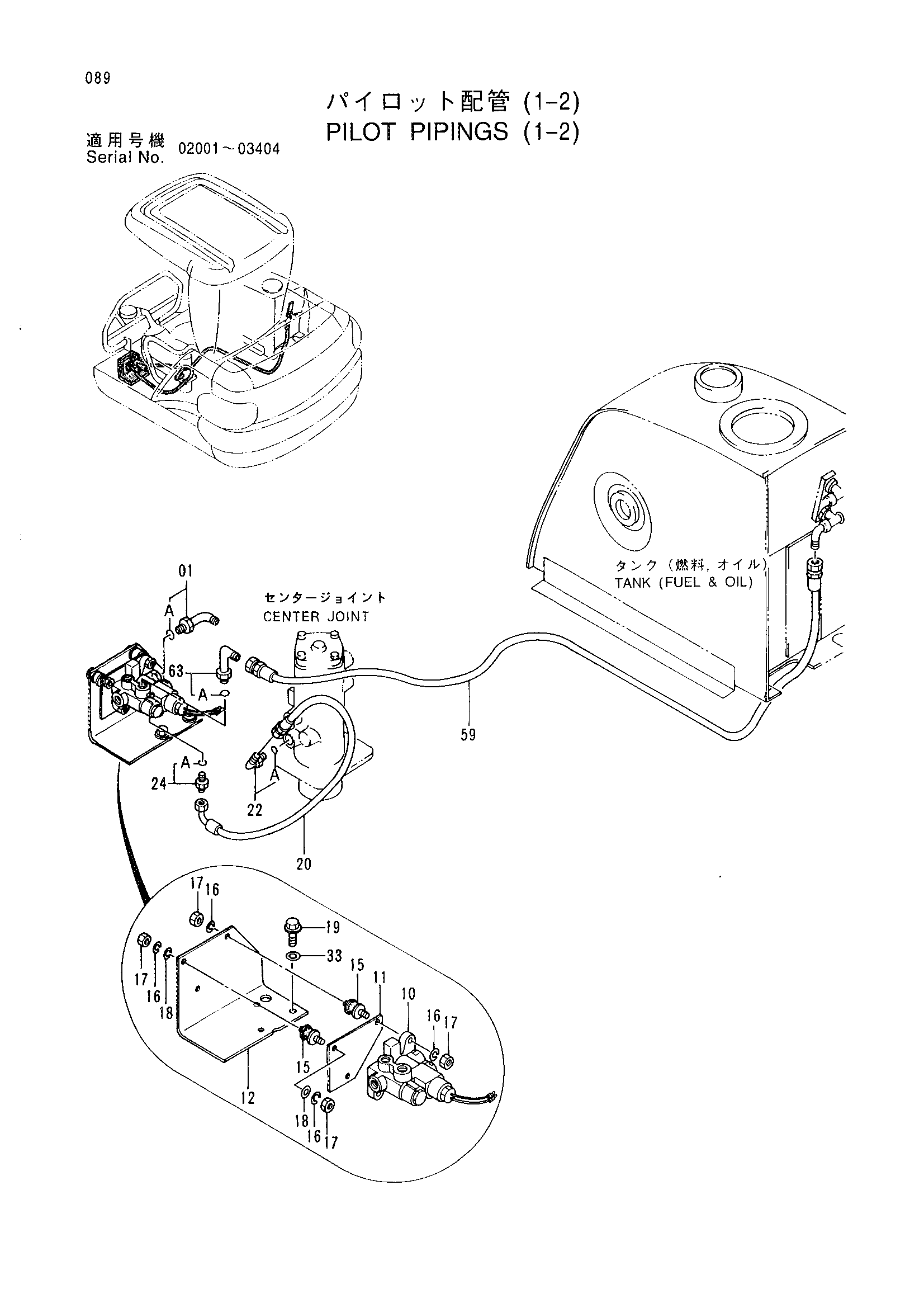

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4277650 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4272376 | Электромагнитный клапан | 1 |
| 11 | 4300465 | Пластина | 1 |
| 12 | 3052359 | Кронштейн | 1 |
| 15 | 4339324 | Резиновая подушка | 3 |
| 16 | J252108 | Пружинная шайба | 6 |
| 17 | J231108 | Гайка | 6 |
| 18 | J253108 | Плоская шайба | 2 |
| 19 | J041220 | Болт с шайбой | 3 |
| 20 | 4352370 | Нейлоновый шланг | 1 |
| 22 | 4277653 | Угловой штуцер | 1 |
| 22A | R26448R | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 33 | J253112 | Плоская шайба | 3 |
| 59 | 4353205 | Шланг | 1 |
| 63 | 4277650 | Угловой штуцер | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
