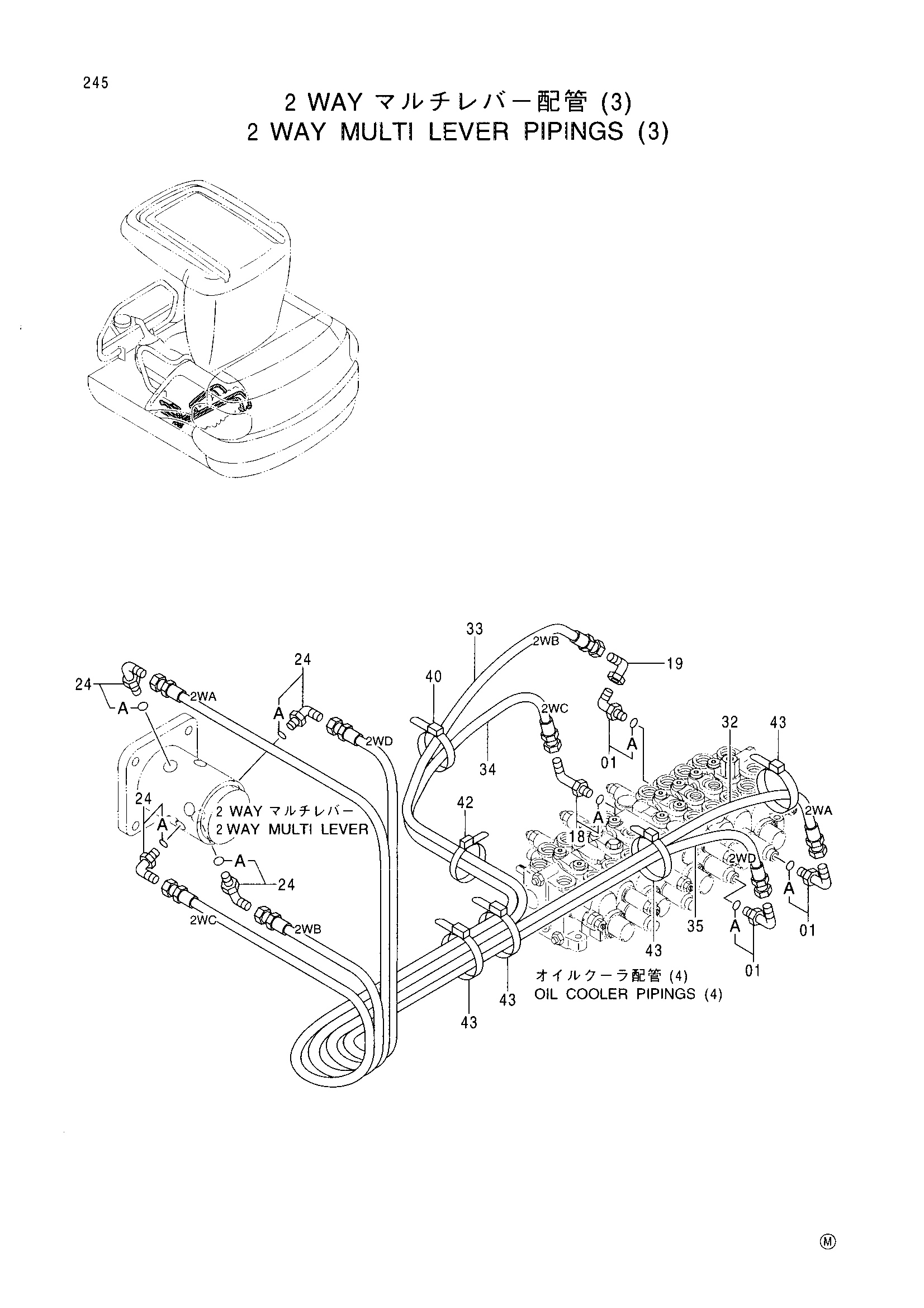

2 Ходовой многофункциональный рычаг трубопроводы (3) — HITACHI EX35-2
Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы (3)» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4279119 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4346096 | Унион S | 1 |
| 24 | 4154670 | Угловой штуцер | 4 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4354506 | Шланг (2WA) | 1 |
| 33 | 4354507 | Шланг (2WB) | 1 |
| 34 | 4354505 | Шланг (2WC) | 1 |
| 35 | 4354508 | Шланг (2WD) | 1 |
| 40 | 4055312 | Ленточный зажим | 1 |
| 42 | 4289708 | Зажим | 1 |
| 43 | 4323613 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
