Пилотный трубопроводы (2-1) <джис-тйпе> — HITACHI EX35-2

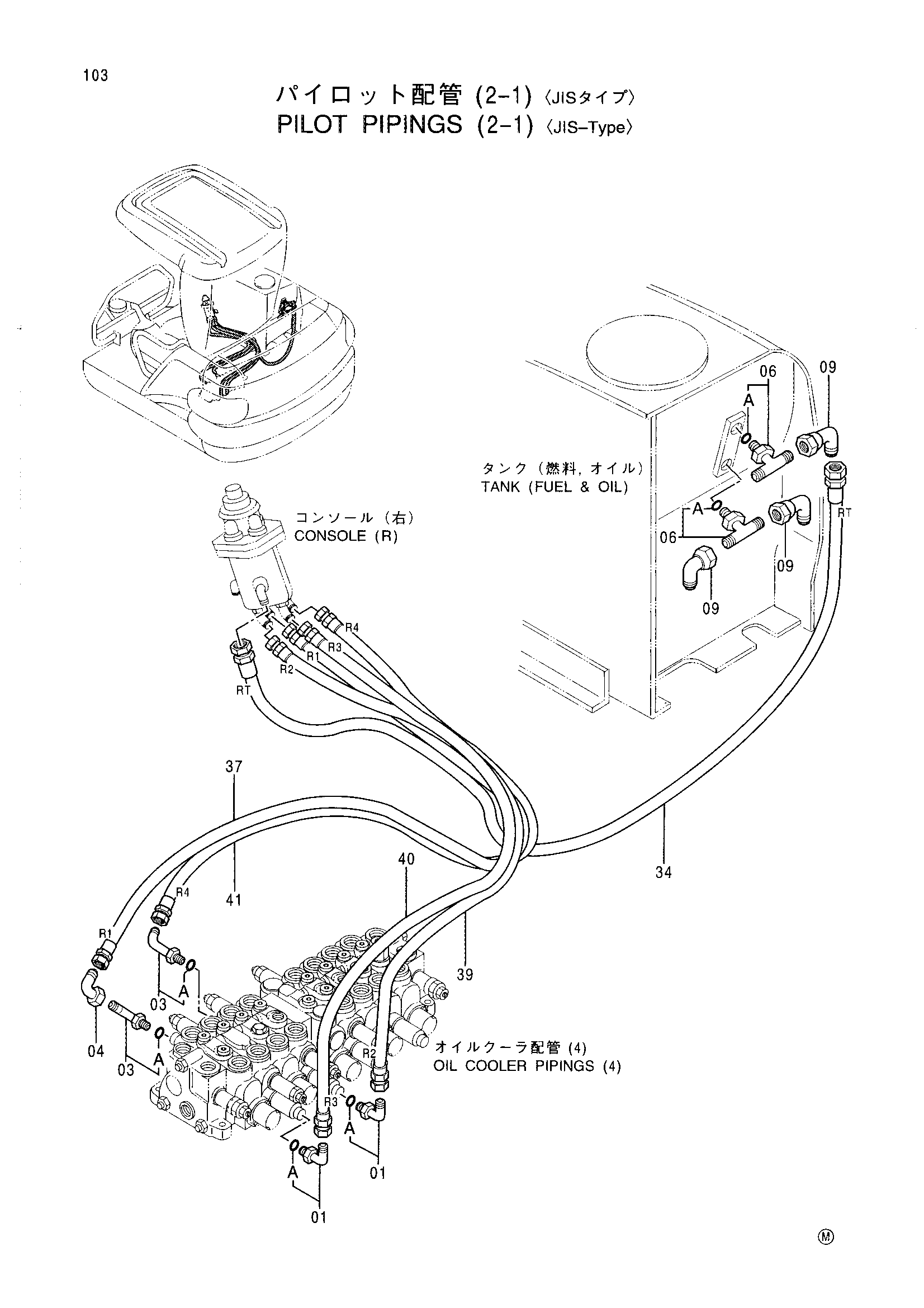

Заводская схема «Пилотный трубопроводы (2-1) <джис-тйпе>» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4279119 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4346096 | Унион S | 1 |
| 06 | 4208912 | Тройник | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4239976 | Унион S | 3 |
| 34 | 4353206 | Шланг (RT) | 1 |
| 37 | 4352377 | Нейлоновый шланг (R1) | 1 |
| 39 | 4352378 | Нейлоновый шланг (R2) | 1 |
| 40 | 4352379 | Нейлоновый шланг (R3) | 1 |
| 41 | 4352380 | Нейлоновый шланг (R4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
