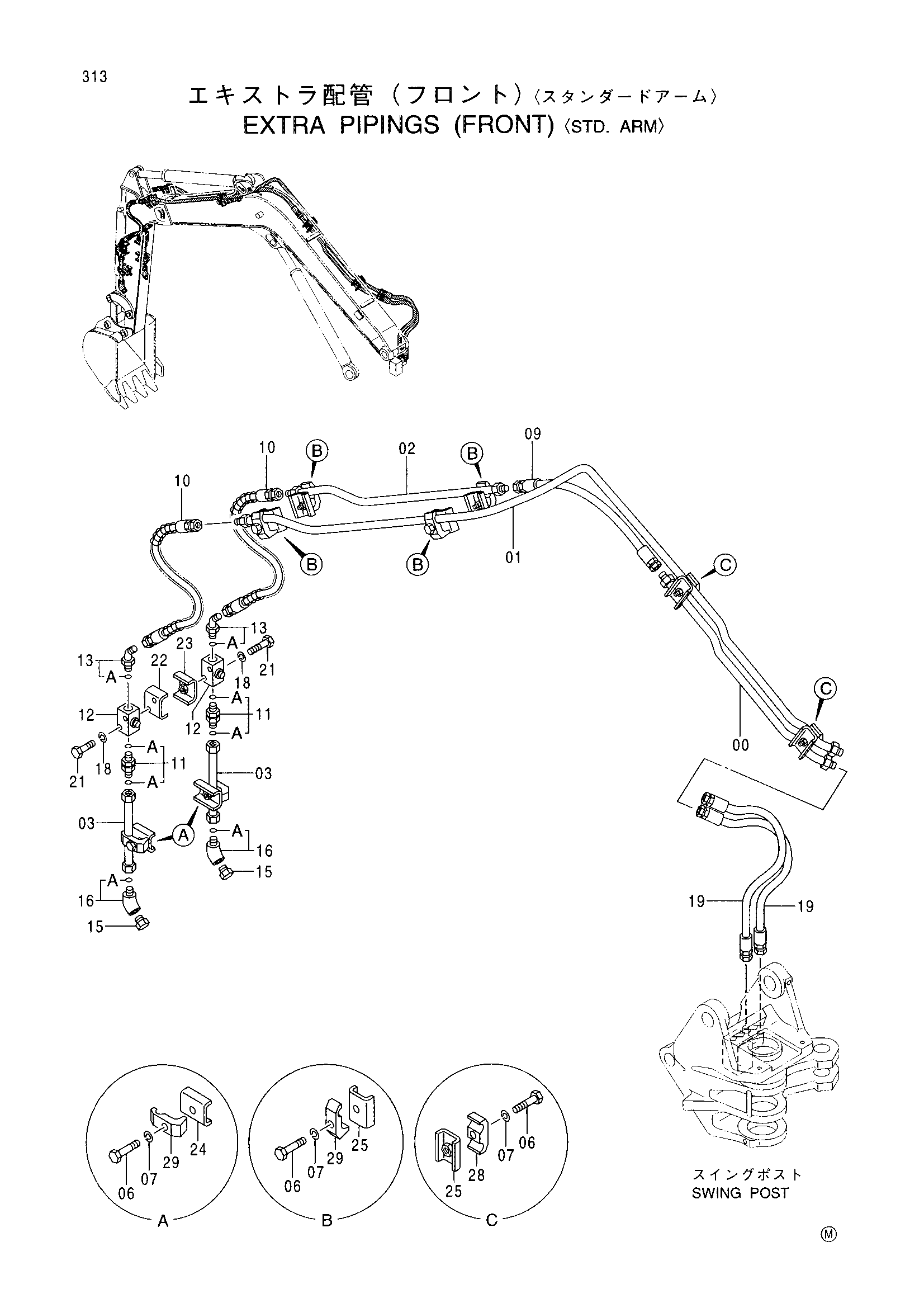

Дополнительный трубопроводы (передний) <STD. рукоять> — HITACHI EX35-2
Заводская схема «Дополнительный трубопроводы (передний) <STD. рукоять>» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9745010 | Трубка | 1 |
| 01 | 8063343 | Трубка | 1 |
| 02 | 8052805 | Трубка | 1 |
| 03 | 9743589 | Трубка | 2 |
| 06 | J971045 | Болт | 8 |
| 07 | J252210 | Пружинная шайба | 8 |
| 09 | 4305261 | Шланг | 1 |
| 10 | 4354006 | Шланг | 2 |
| 11 | 4276850 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 2 |
| 12 | 4287721 | Запорный клапан | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4294858 | Пробка | 2 |
| 16 | 4293263 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | J252108 | Пружинная шайба | 4 |
| 19 | 4354886 | Шланг | 2 |
| 21 | J960860 | Болт | 4 |
| 22 | 9737005 | Седло винта | 1 |
| 23 | 9737006 | Седло винта | 1 |
| 24 | 9743546 | Седло винта | 2 |
| 25 | 9745354 | Седло винта | 6 |
| 28 | 4189858 | Хомут трубки | 2 |
| 29 | 4053594 | Хомут трубки | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
