Каталог запчастей HITACHI
Кондиционер (2-2) — HITACHI EX35-2

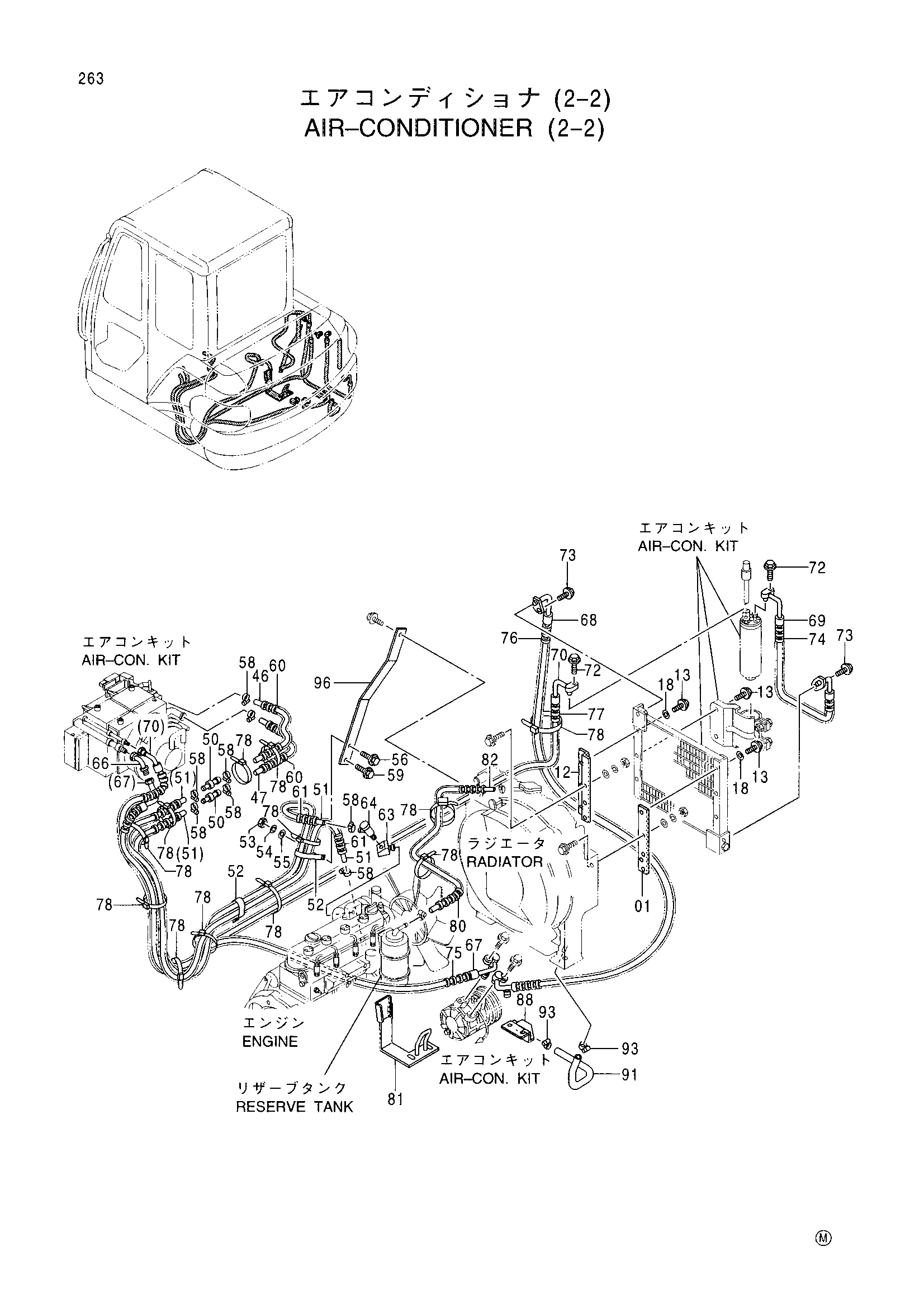

Заводская схема «Кондиционер (2-2)» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9745453 | Кронштейн | 1 |
| 12 | 9745454 | Кронштейн | 1 |
| 13 | J080850 | Болт с шайбой | 5 |
| 18 | 4308365 | Шайба плаин | 3 |
| 46 | 3074392 | Водяной шланг | 1 |
| 47 | 3074393 | Водяной шланг | 1 |
| 50 | 4357530 | Адаптер | 2 |
| 51 | 4340149 | Водяной шланг | 2 |
| 52 | 4295017 | Зажим | 2 |
| 53 | J231210 | Гайка | 1 |
| 54 | J252210 | Пружинная шайба | 1 |
| 55 | J253110 | Плоская шайба | 1 |
| 56 | J051030 | Болт с шайбой | 1 |
| 58 | 4514699 | Хомут шланга | 8 |
| 59 | J051025 | Болт с шайбой | 1 |
| 60 | 4358277 | Трубка | 2 |
| 61 | 4343935 | Трубка | 2 |
| 63 | 4332129 | Адптер | 1 |
| 64 | 4508050 | Кран | 1 |
| 66 | 4344651 | Трубка | 1 |
| 67 | 4344319 | Шланг радиатора | 1 |
| 68 | 4344664 | Шланг радиатора | 1 |
| 69 | 4344649 | Шланг радиатора | 1 |
| 70 | 4344318 | Шланг радиатора | 1 |
| 72 | J090625 | Болт с шайбой | 2 |
| 73 | J090825 | Болт с шайбой | 2 |
| 74 | 4358281 | Трубка | 1 |
| 75 | 4358276 | Трубка | 1 |
| 76 | 4343759 | Трубка | 1 |
| 77 | 4358278 | Трубка | 1 |
| 78 | 4055312 | Ленточный зажим | 14 |
| 80 | 4368099 | Трубка | 1 |
| 81 | 8063927 | Кронштейн | 1 |
| 82 | 4357531 | Водяной шланг | 1 |
| 88 | 8063928 | Кронштейн | 1 |
| 91 | 4358282 | Водяной шланг | 1 |
| 93 | 4514700 | Зажим шланг | 2 |
| 96 | 4369709 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
