Провод жгут проводов — HITACHI EX35-2

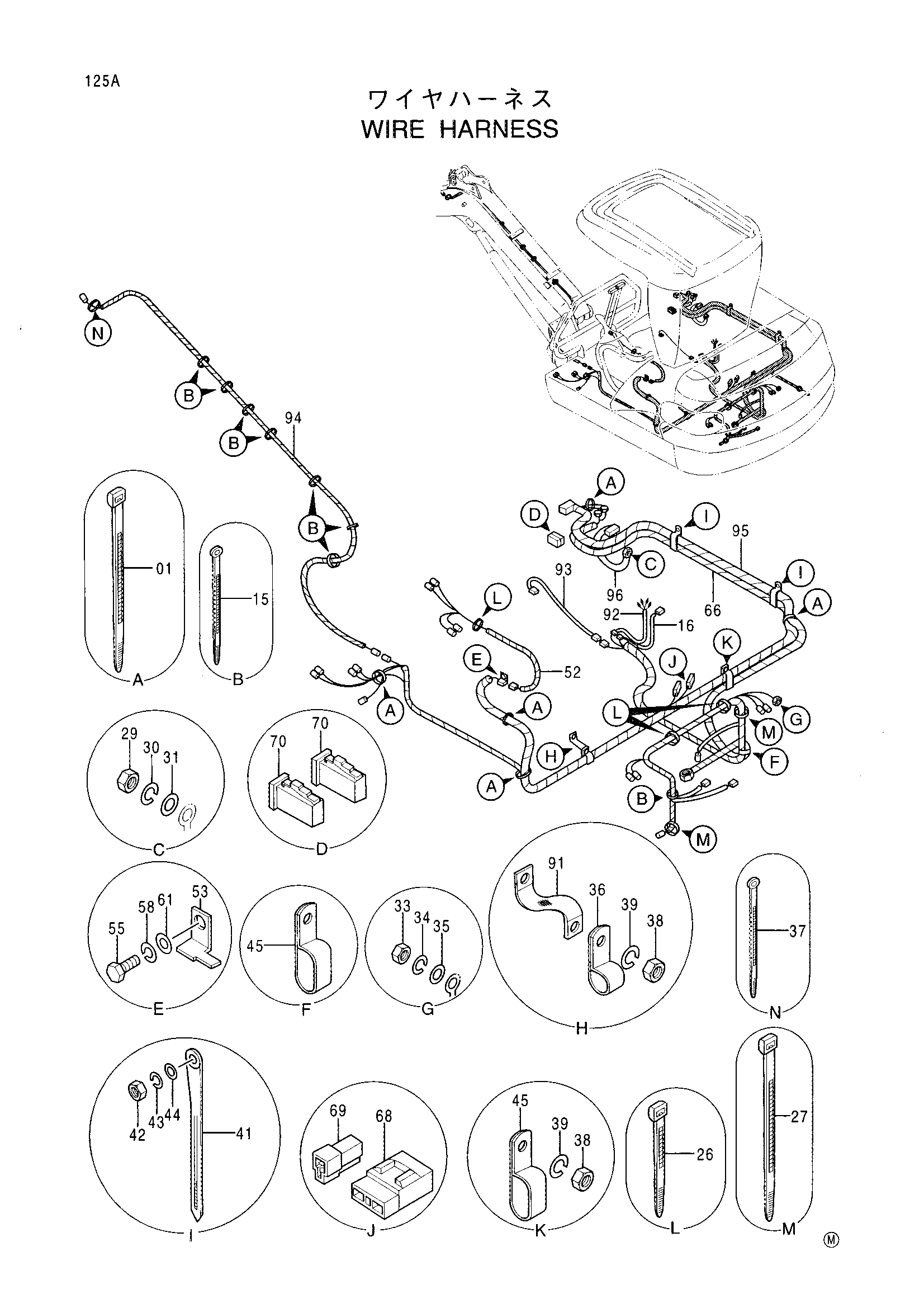

Заводская схема «Провод жгут проводов» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4323613 | Ленточный зажим | 5 |
| 15 | 4291656 | Ленточный зажим | 8 |
| 16 | 3070740 | Жгут проводов | 1 |
| 26 | 4055311 | Ленточный зажим | 3 |
| 26 | 4323613 | Ленточный зажим | 3 |
| 27 | 4055312 | Ленточный зажим | 2 |
| 27 | 4323613 | Ленточный зажим | 2 |
| 29 | J231210 | Гайка | 1 |
| 30 | J252210 | Пружинная шайба | 1 |
| 31 | J253110 | Плоская шайба | 1 |
| 33 | J231106 | Гайка | 1 |
| 34 | J252106 | Пружинная шайба | 1 |
| 35 | J253106 | Плоская шайба | 1 |
| 36 | 4190253 | Зажим | 1 |
| 37 | 4323613 | Ленточный зажим | 1 |
| 37 | 4326365 | Ленточный зажим | 1 |
| 38 | J231210 | Гайка | 2 |
| 39 | J252210 | Пружинная шайба | 2 |
| 41 | 4303336 | Зажим | 2 |
| 42 | J231106 | Гайка | 2 |
| 43 | J252106 | Пружинная шайба | 2 |
| 44 | J253106 | Плоская шайба | 2 |
| 45 | 4190282 | Зажим | 2 |
| 52 | 3071171 | Жгут проводов | 1 |
| 53 | 4257159 | Кронштейн | 1 |
| 55 | J090816 | Болт с шайбой | 1 |
| 55 | J960825 | Болт | 1 |
| 58 | J252108 | Пружинная шайба | 1 |
| 61 | J253108 | Плоская шайба | 1 |
| 66 | 1020743 | Жгут проводов | 1 |
| 66 | 1025479 | Жгут проводов | 1 |
| 68 | 4281141 | Блок диоде | 1 |
| 69 | 4192489 | Диод | 1 |
| 70 | 4331898 | Фусибле-линк | 2 |
| 91 | 4286598 | Масса коде | 1 |
| 91 | 4351927 замена: 4286598 | Жгут проводов | 1 |
| 92 | 2037213 | Жгут проводов | 1 |
| 92 | 2041482 | Жгут проводов | 1 |
| 93 | 3070754 | Жгут проводов | 1 |
| 94 | 4302896 | Жгут проводов | 1 |
| 94 | 4343506 замена: 4302896 | Жгут проводов | 1 |
| 95 | 4341470 | Трос | 1 |
| 96 | 4341500 | Трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
