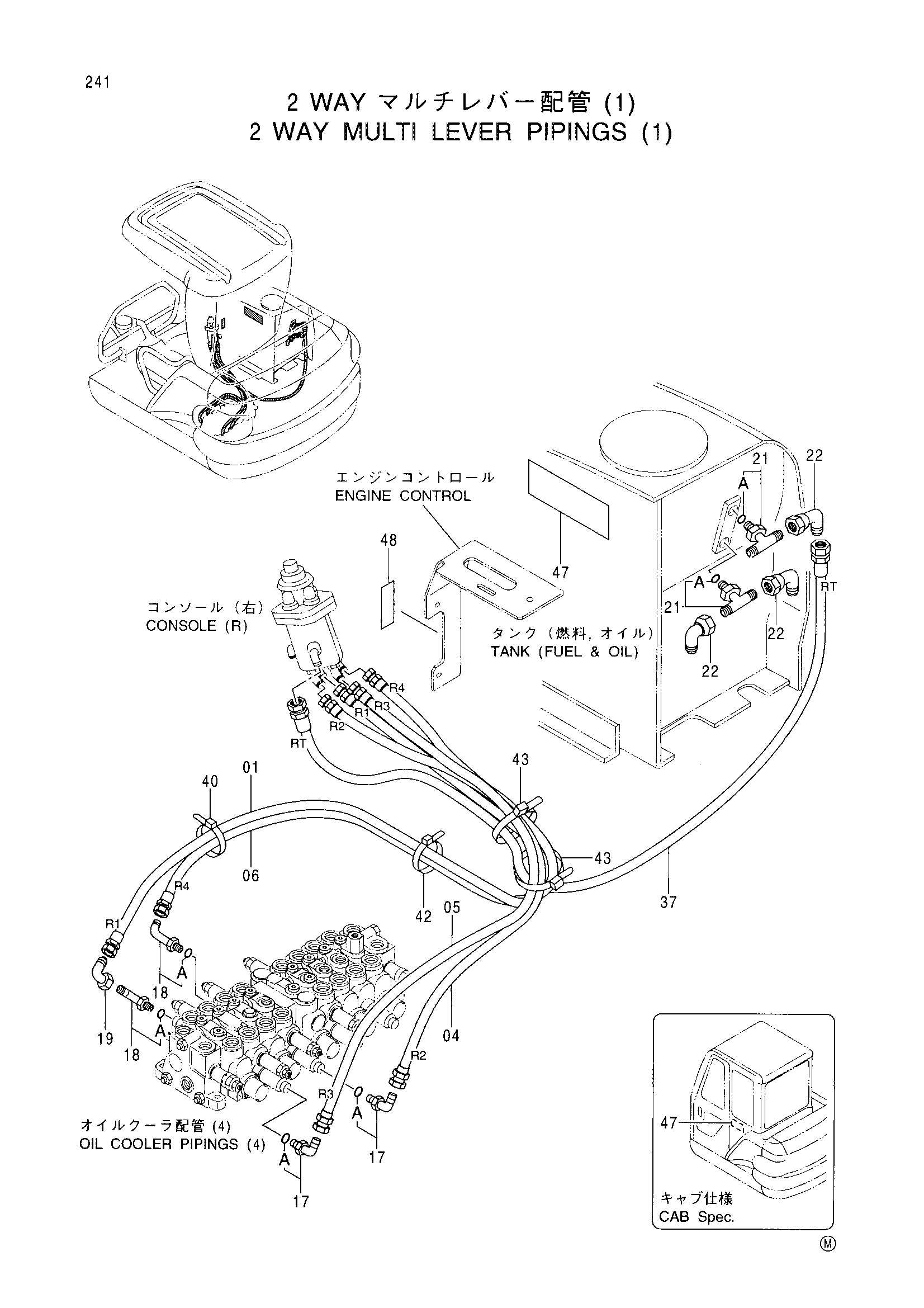

2 Ходовой многофункциональный рычаг трубопроводы (1) — HITACHI EX35-2
Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы (1)» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4352377 | Нейлоновый шланг (R1) | 1 |
| 04 | 4352378 | Нейлоновый шланг (R2) | 1 |
| 05 | 4352379 | Нейлоновый шланг (R3) | 1 |
| 06 | 4352380 | Нейлоновый шланг (R4) | 1 |
| 17 | 4154670 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4279119 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4346096 | Унион S | 1 |
| 21 | 4208912 | Тройник | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4239976 | Унион S | 3 |
| 37 | 4353206 | Шланг (RT) | 1 |
| 40 | 4055312 | Ленточный зажим | 1 |
| 42 | 4289708 | Зажим | 1 |
| 43 | 4323613 | Ленточный зажим | 2 |
| 47 | 3072983 | Информационная табличка(многофункциональный рычаг) | 1 |
| 48 | 4299979 | Информационная табличка(отвал: раисе-ловер) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
