Пилотный клапан — HITACHI EX35-2

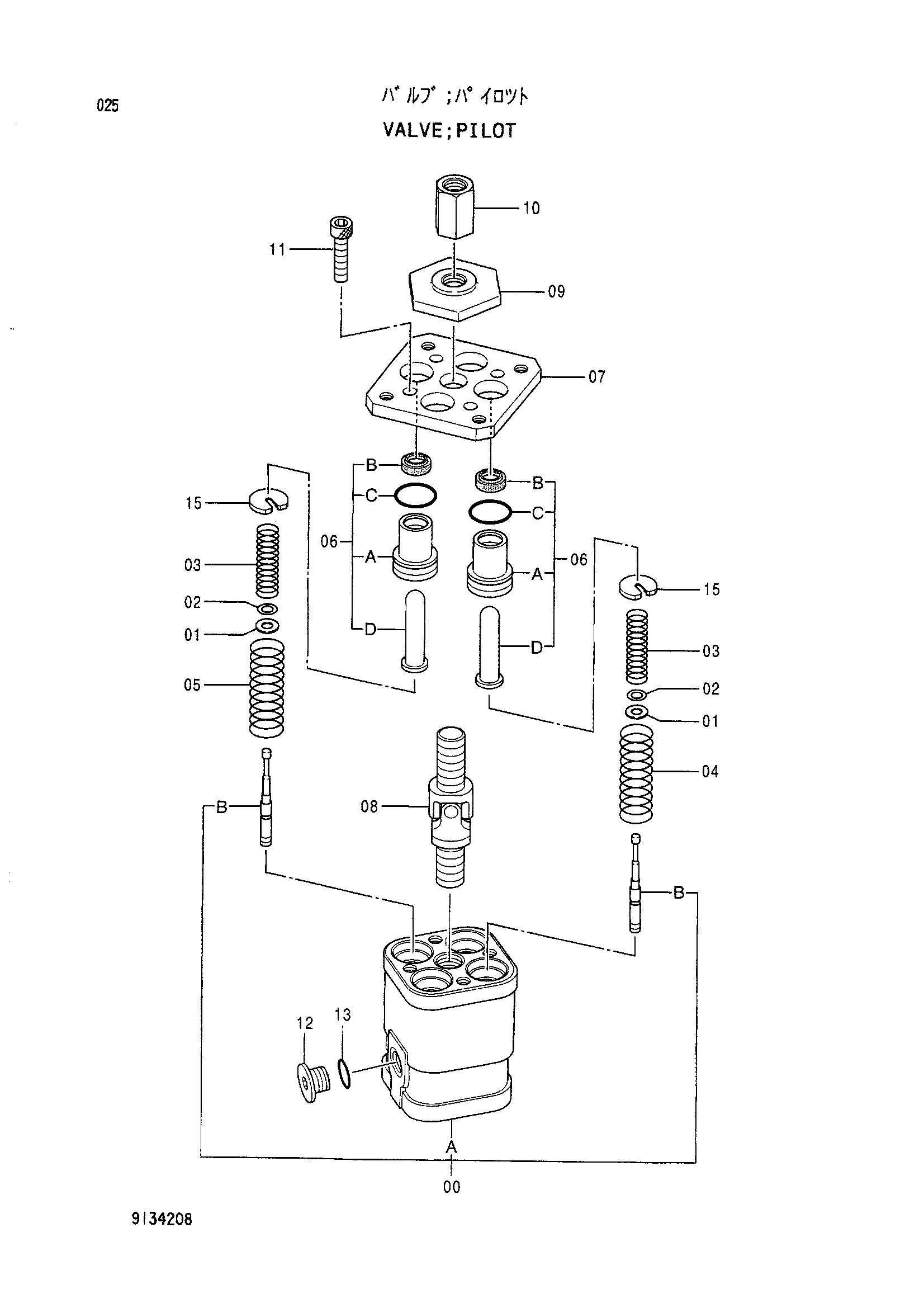

Заводская схема «Пилотный клапан» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9134208 | Пилотный клапан | 1 | |
| 00 | 8059746 | Корпус в сборе | 1 |
| 01 | 4319299 | Проставка | 4 |
| 02 | 4203411 | Регулировочная шайба | 12 |
| 03 | 4339953 | Пружина сжатия | 4 |
| 04 | 4335050 | Пружина сжатия | 2 |
| 05 | 4335049 | Пружина сжатия | 2 |
| 06 | 9134299 | Пусхер в сборе | 4 |
| 06A | 3065877 | Втулка | 1 |
| 06B | 4335047 | Масляное уплотнение | 1 |
| 06C | 984338 | Уплотнительное кольцо | 1 |
| 06D | 3069401 | Толкатель | 1 |
| 07 | 4335045 | Пластина | 1 |
| 08 | 4335060 | Соединение универсальный | 1 |
| 09 | 4335044 | Кулачок | 1 |
| 10 | 4335046 | Соединение винт | 1 |
| 11 | M340616 | Болт с внутренним шестигранником | 4 |
| 12 | 4208977 | Пробка | 1 |
| 13 | 964255 | Уплотнительное кольцо | 1 |
| 15 | 4332748 | Направляющая пружины | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
