Отвал трубопроводы (птма отвал) — HITACHI EX35-2

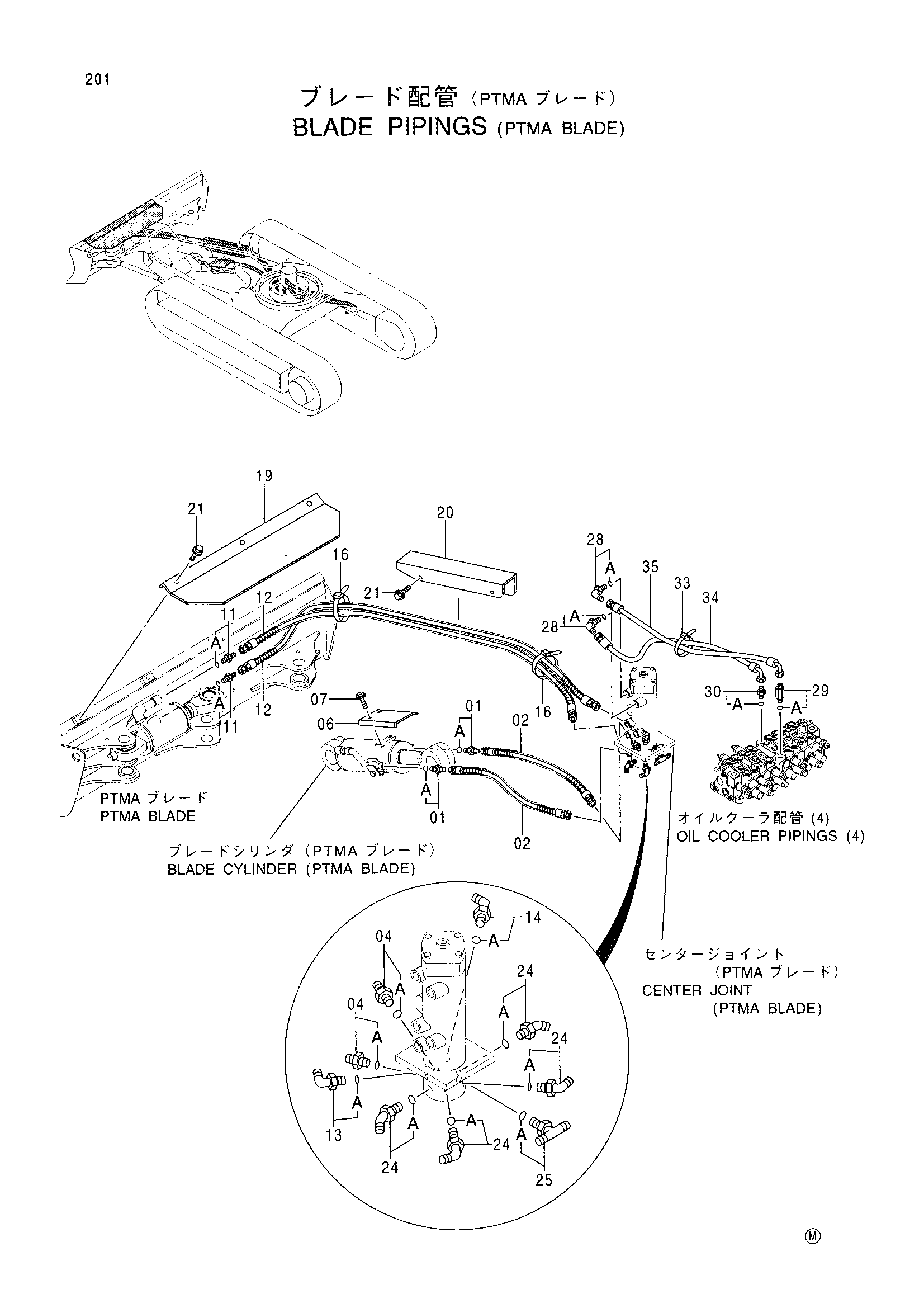

Заводская схема «Отвал трубопроводы (птма отвал)» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4346672 | Шланг | 2 |
| 04 | 4278865 | Адаптер | 2 |
| 04A | 4510185 | Уплотнительное кольцо | 1 |
| 06 | 4331549 | Крышка | 1 |
| 07 | J051020 | Болт с шайбой | 2 |
| 11 | 4368908 | Адаптер | 2 |
| 11A | 4368908 | Уплотнительное кольцо | 1 |
| 12 | 4369368 | Шланг | 2 |
| 13 | 4278240 | Угловой штуцер | 1 |
| 13A | 4510185 | Уплотнительное кольцо | 1 |
| 14 | 4279245 | Угловой штуцер | 1 |
| 14A | 4510185 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 2 |
| 19 | 3074116 | Крышка | 1 |
| 20 | 3074115 | Крышка | 1 |
| 21 | J051020 | Болт с шайбой | 5 |
| 24 | 4279248 | Угловой штуцер | 4 |
| 24A | R26448R | Уплотнительное кольцо | 1 |
| 25 | 4278872 | Тройник | 1 |
| 25A | 4510185 | Уплотнительное кольцо | 1 |
| 28 | 4277653 | Угловой штуцер | 2 |
| 28A | R26448R | Уплотнительное кольцо | 1 |
| 29 | 4331841 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4327296 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4055312 | Ленточный зажим | 1 |
| 34 | 4369369 | Шланг | 1 |
| 35 | 4369370 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
