Гидроцилиндр стрелы — HITACHI EX35-2

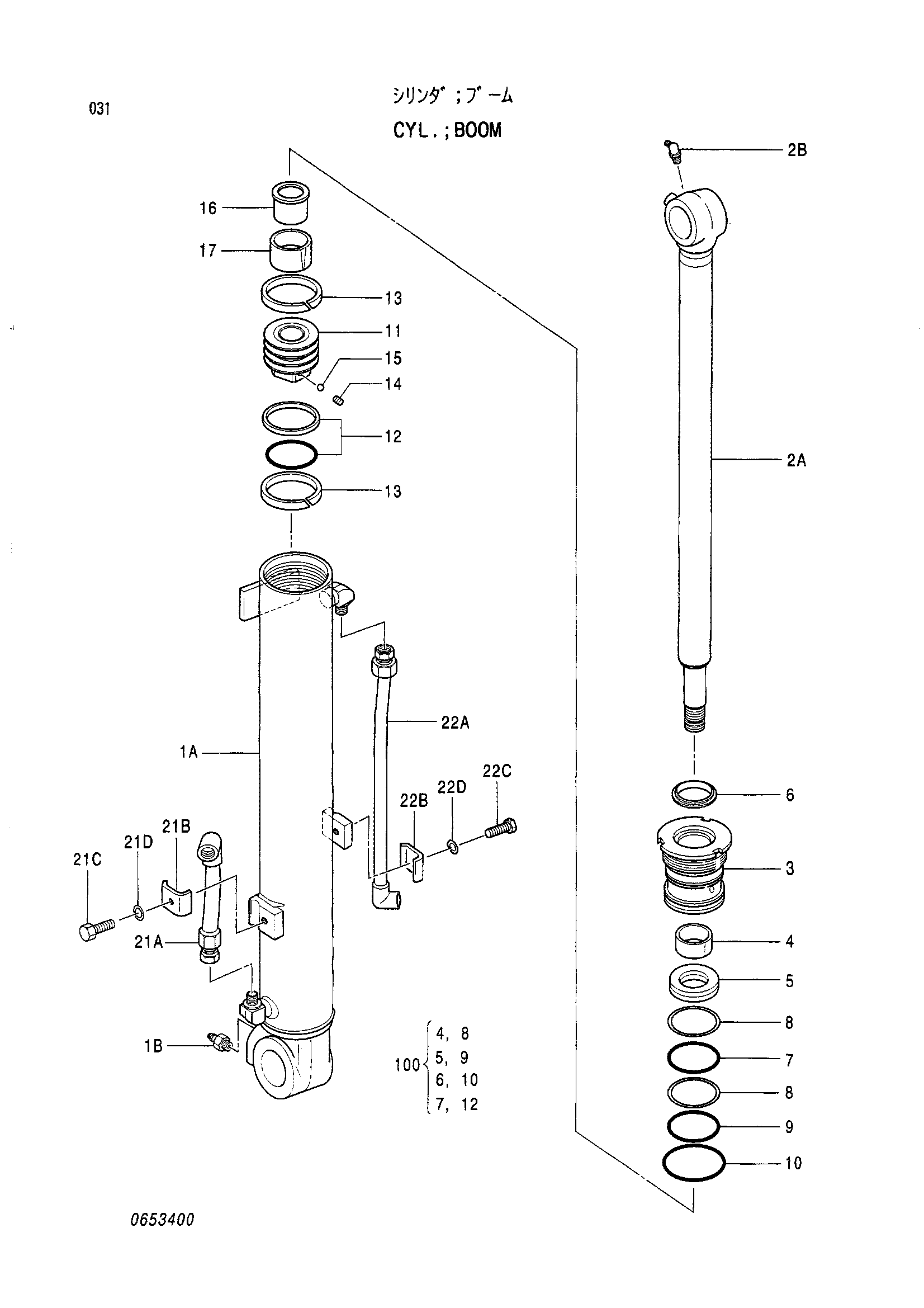

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289780 | Гидроцилиндр стрелы | 1 | |
| 1 | 4352359 | Труба гидроцилиндра | 1 |
| 1B | J75481 | Пресс-маслёнка | 1 |
| 2 | 4352360 | Шток поршня | 1 |
| 2B | J75581 | Пресс-маслёнка | 1 |
| 3 | 0474801 | Головка гидроцилиндра | 1 |
| 4 | 0653001 | Втулка | 1 |
| 5 | 0432503 | U-образная манжета | 1 |
| 6 | 0653002 | Грязесъёмное кольцо | 1 |
| 7 | A811080 | Уплотнительное кольцо | 1 |
| 8 | 0653302 | Опорное кольцо | 2 |
| 9 | A811075 | Уплотнительное кольцо | 1 |
| 10 | A810085 | Уплотнительное кольцо | 1 |
| 11 | 0474802 | Поршень | 1 |
| 12 | 0453510 | Кольцо уплотнение в сборе | 1 |
| 13 | 0474803 | Направляющее кольцо | 2 |
| 14 | 0326308 | Установочный винт | 1 |
| 15 | 0370110 | Стальной шарик | 1 |
| 16 | 0432509 | Проставка | 1 |
| 17 | 0432510 | Амортизирующий подшипник | 1 |
| 21 | 4352342 | Трубка (нижний) | 1 |
| 21A | 0653004 | Трубка | 1 |
| 21B | 0652405 | Держатель | 1 |
| 21C | 0408815 | Болт | 1 |
| 21D | 0325913 | Шайба | 1 |
| 22 | 4352343 | Трубка (шток) | 1 |
| 22A | 0653005 | Трубка | 1 |
| 22B | 0652405 | Держатель | 1 |
| 22C | 0408815 | Болт | 1 |
| 22D | 0325913 | Шайба | 1 |
| 100 | 4352361 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
