4 Ходовой многофункциональный рычаг трубопроводы (4) — HITACHI EX35-2

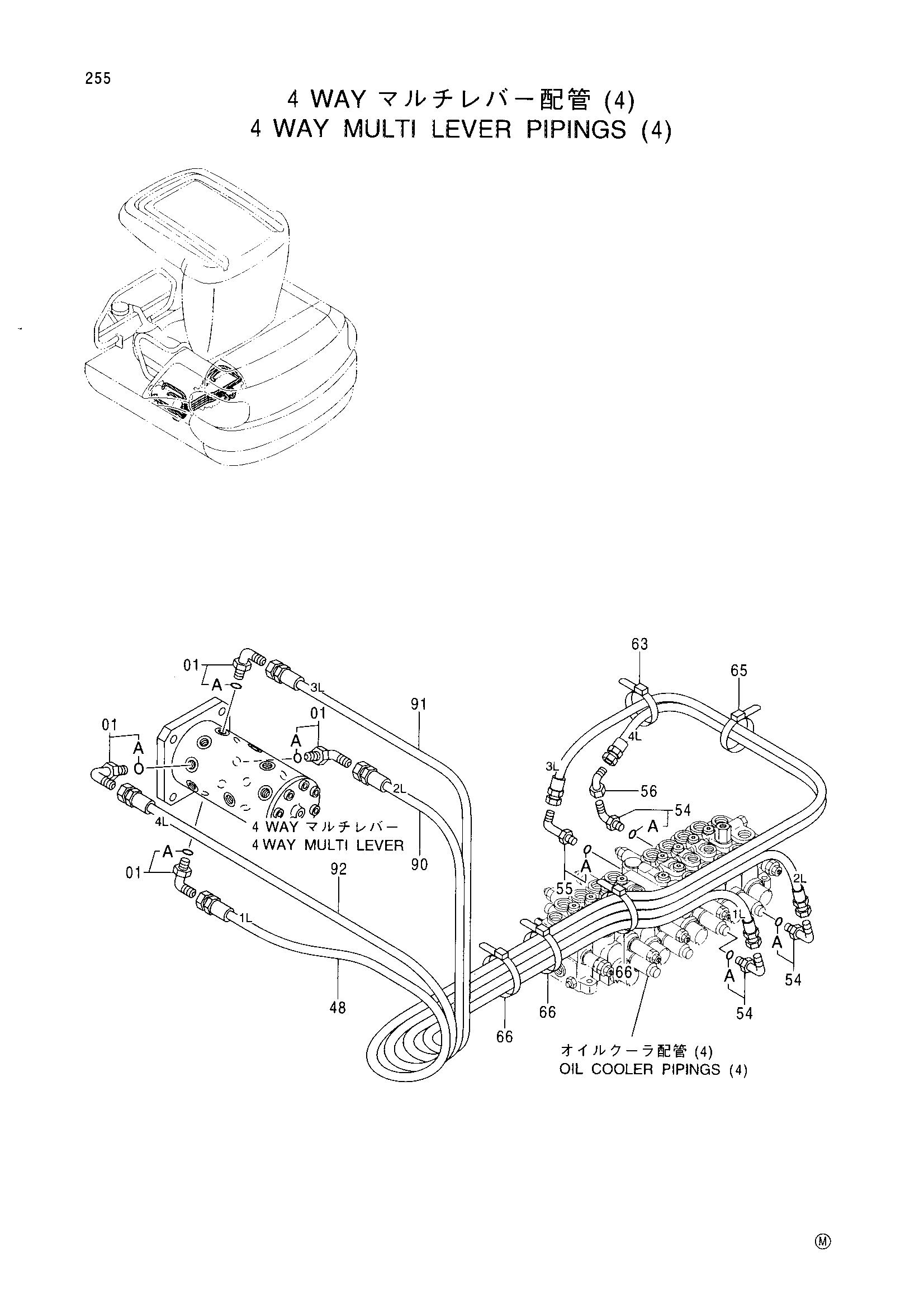

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы (4)» для HITACHI EX35-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4354500 | Шланг (1L) | 1 |
| 54 | 4154670 | Угловой штуцер | 3 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4279119 | Угловой штуцер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4346096 | Унион S | 1 |
| 63 | 4055312 | Ленточный зажим | 1 |
| 65 | 4289708 | Зажим | 1 |
| 66 | 4323613 | Ленточный зажим | 3 |
| 90 | 4300858 | Шланг (2L) | 1 |
| 91 | 4356006 | Шланг (3L) | 1 |
| 92 | 4356007 | Шланг (4L) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
