Консоль (правый) <навес> — HITACHI EX35

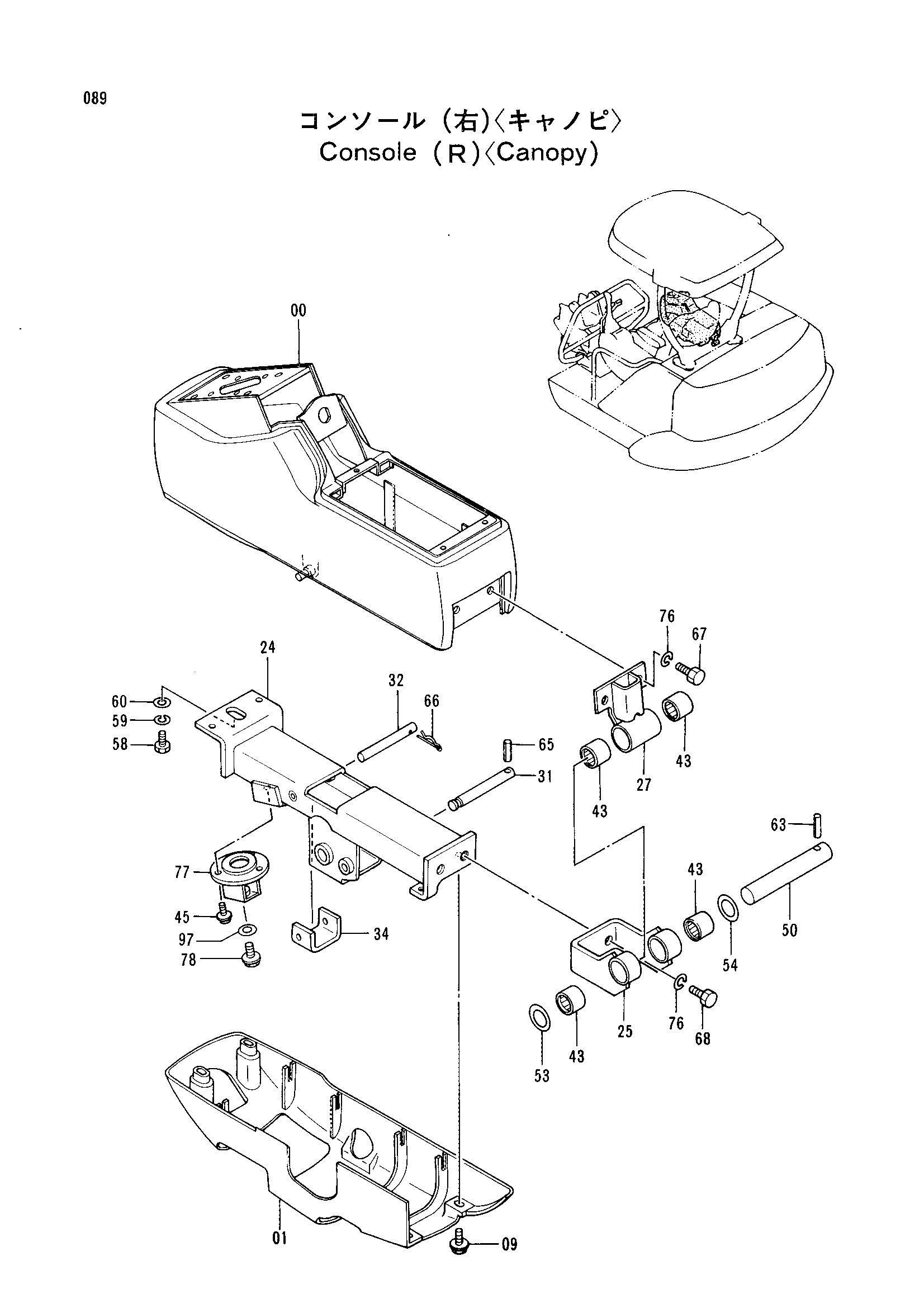

Заводская схема «Консоль (правый) <навес>» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279546 | Стойка R | 1 |
| 01 | 0001165 | Крышка | 1 |
| 09 | 4287081 | Болт с шайбой | 4 |
| 24 | 6012013 | Кронштейн R | 1 |
| 25 | 7024641 | Кронштейн петля R | 1 |
| 27 | 8051417 | Петля | 1 |
| 31 | 4279605 | Палец | 1 |
| 32 | 4279547 | Палец | 1 |
| 34 | 4288039 | Ограничитель | 1 |
| 43 | 4108670 | Игольчатый подшипник | 4 |
| 45 | J450510 | Винт с шайбой | 3 |
| 50 | 4277394 | Палец | 1 |
| 53 | 4306915 | Регулировочная шайба 0.5 | 1 |
| 53 | 4320453 | Регулировочная шайба 1.0 | 1 |
| 54 | 4306916 | Регулировочная шайба 0.3 | 1 |
| 58 | J901225 | Болт | 1 |
| 59 | A590912 | Пружинная шайба | 1 |
| 60 | A590112 | Плоская шайба | 1 |
| 63 | 4504781 | Пружинный штифт | 1 |
| 65 | 490857 | Пружинный штифт | 1 |
| 66 | 4022696 | Стопорный палец | 1 |
| 67 | J901020 | Болт | 2 |
| 68 | J901025 | Болт | 2 |
| 76 | A590910 | Пружинная шайба | 4 |
| 77 | 8052705 | Кронштейн | 1 |
| 78 | J011020 замена: J021020 | Болт с шайбой | 1 |
| 78 | J021020 | Болт с шайбой | 1 |
| 97 | 4314231 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
