Топливные трубопроводы — HITACHI EX35

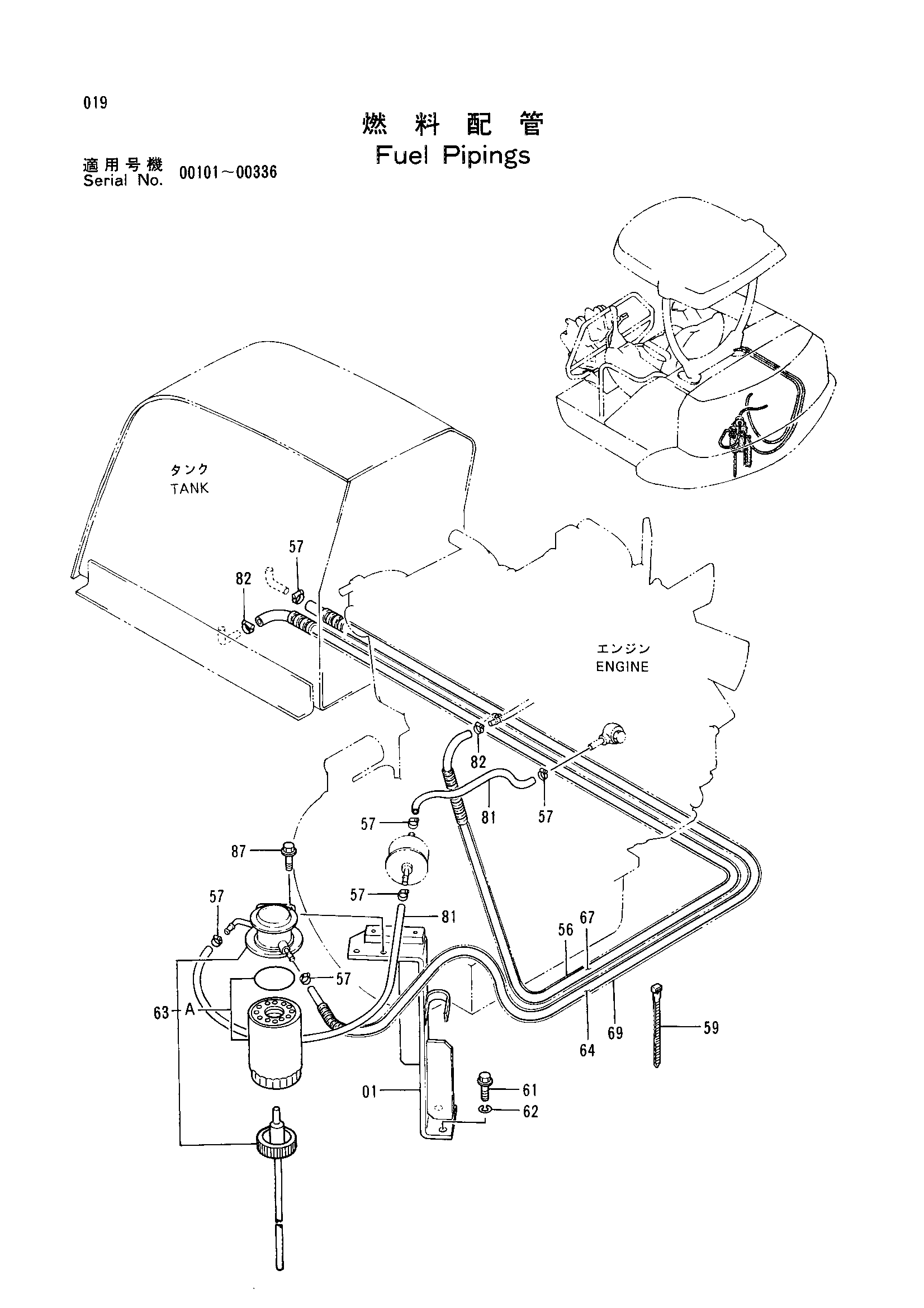

Заводская схема «Топливные трубопроводы» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7025312 | Кронштейн | 1 |
| 56 | 4279479 | Трубка | 1 |
| 57 | 4514700 | Зажим шланг | 6 |
| 59 | 4055311 | Ленточный зажим | 5 |
| 61 | J011025 | Болт с шайбой | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 63 | 4281145 | Топливный фильтр | 1 |
| 63A | 4294844 | Топливный фильтр | 1 |
| 64 | 4288094 | Топливный шланг | 1 |
| 67 | 4288097 | Топливный шланг | 1 |
| 69 | 4290724 | Трубка | 1 |
| 81 | 4289003 | Топливный шланг | 2 |
| 82 | 4280436 | Хомут шланга | 2 |
| 87 | J020825 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
