Гидроцилиндр отвала — HITACHI EX35

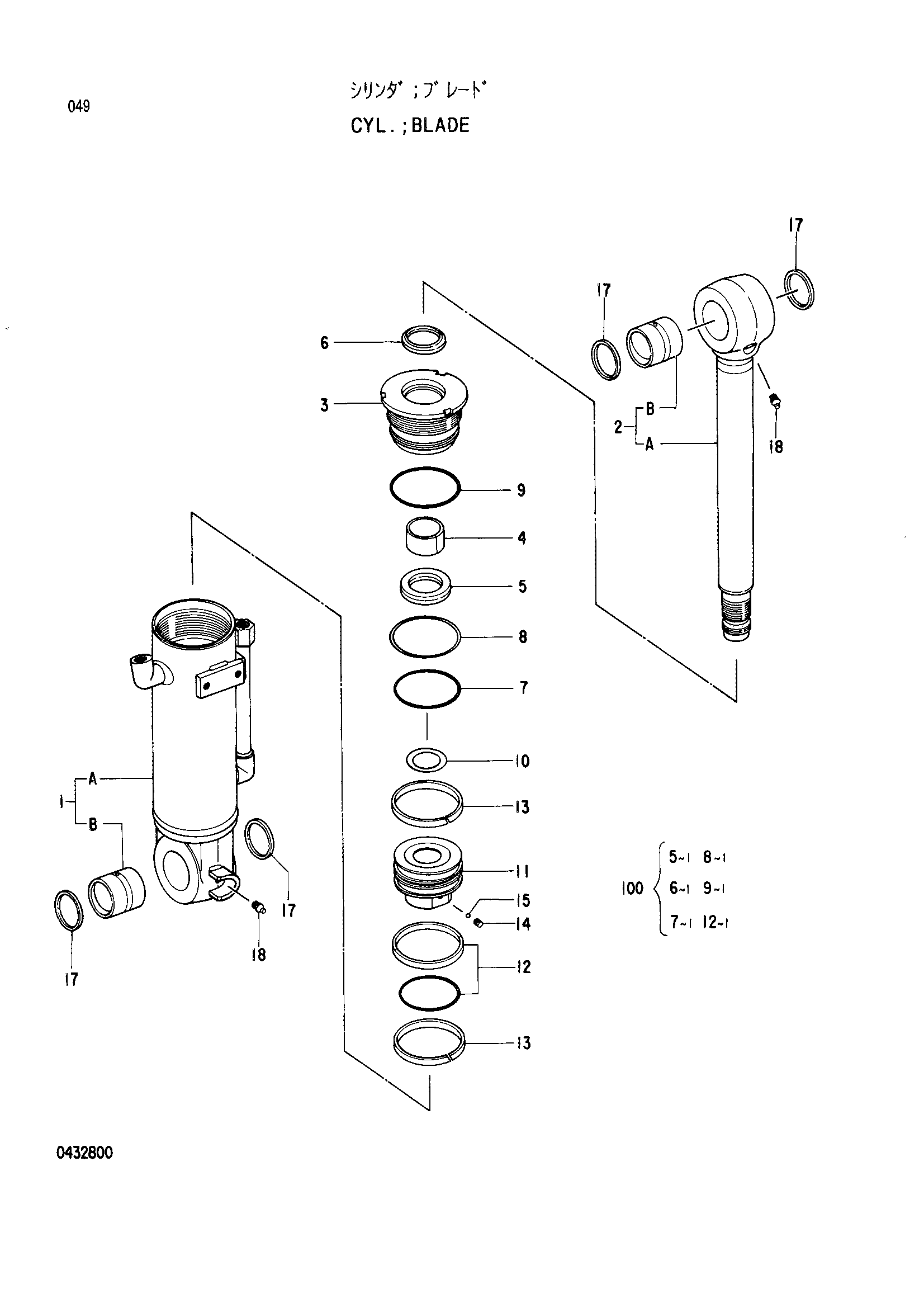

Заводская схема «Гидроцилиндр отвала» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4270790 | Гидроцилиндр отвала | 1 | |
| 1 | 4294035 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0432801 | Втулка пальца | 1 |
| 2 | 4294036 | Шток поршня в сборе | 1 |
| 2B | 0432801 | Втулка пальца | 1 |
| 3 | 0432802 | Головка гидроцилиндра | 1 |
| 4 | 0432502 | Втулка | 1 |
| 5 | 0432503 | U-образная манжета | 1 |
| 6 | 0432504 | Грязесъёмное кольцо | 1 |
| 7 | A811085 | Уплотнительное кольцо | 1 |
| 8 | 0380704 | Опорное кольцо | 1 |
| 9 | A810090 | Уплотнительное кольцо | 1 |
| 10 | 0380912 | Регулировочная шайба | 1 |
| 11 | 0432803 | Поршень | 1 |
| 12 | 0243803 | Уплотнительное кольцо | 1 |
| 13 | 0432804 | Кольцо | 2 |
| 14 | 0326308 | Винт | 1 |
| 15 | 0370110 | Стальной шарик | 1 |
| 17 | 0159412 | Грязесъёмное кольцо | 4 |
| 18 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4293351 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
