Основной трубопроводы (3) — HITACHI EX35

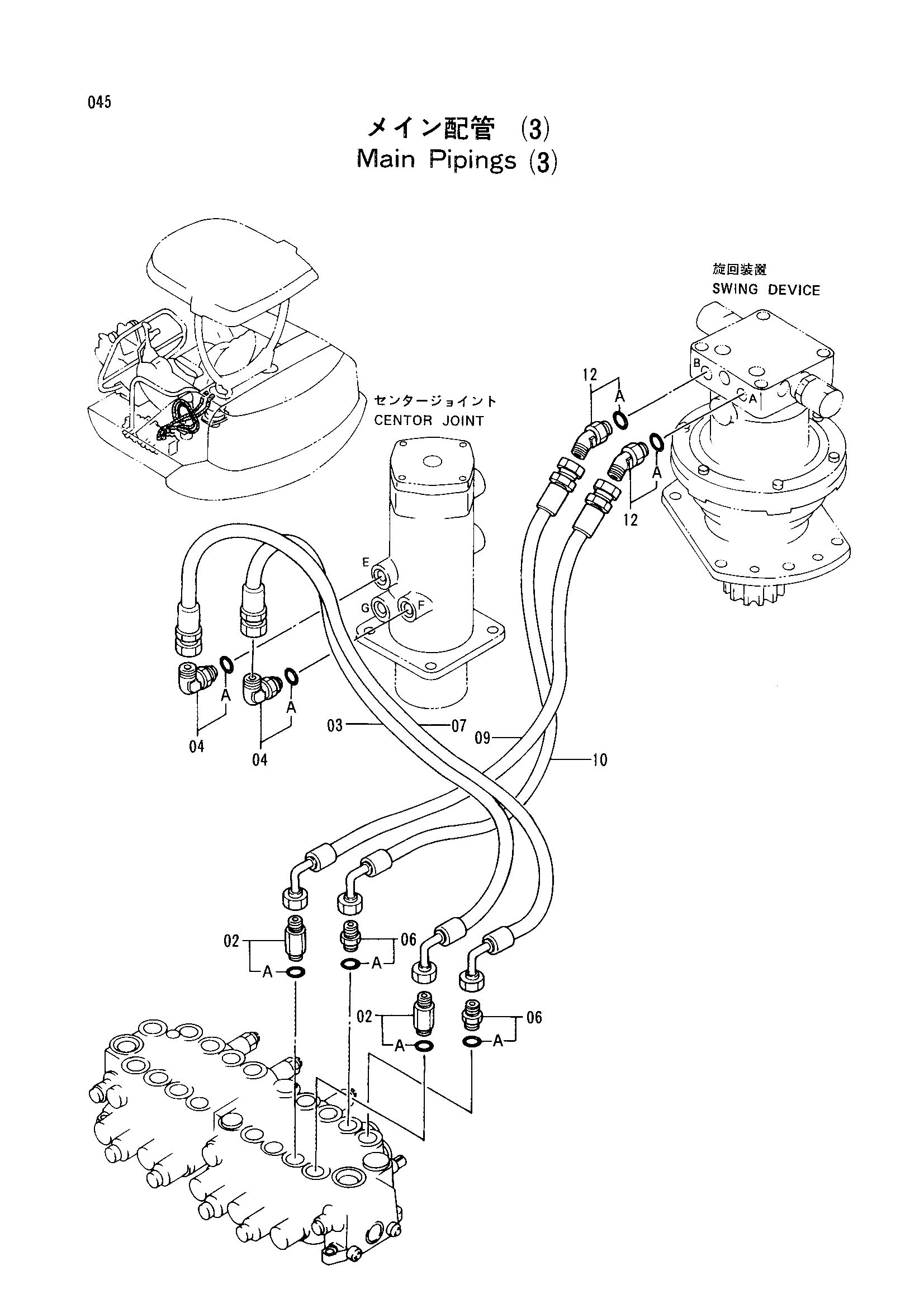

Заводская схема «Основной трубопроводы (3)» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4276967 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4290323 | Шланг | 1 |
| 04 | 4277654 | Угловой штуцер | 2 |
| 04A | R26448R | Уплотнительное кольцо | 1 |
| 06 | 4200469 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4290324 | Шланг | 1 |
| 09 | 4290333 | Шланг | 1 |
| 10 | 4290334 | Шланг | 1 |
| 12 | 4190244 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
