Електлик детали (1) — HITACHI EX35

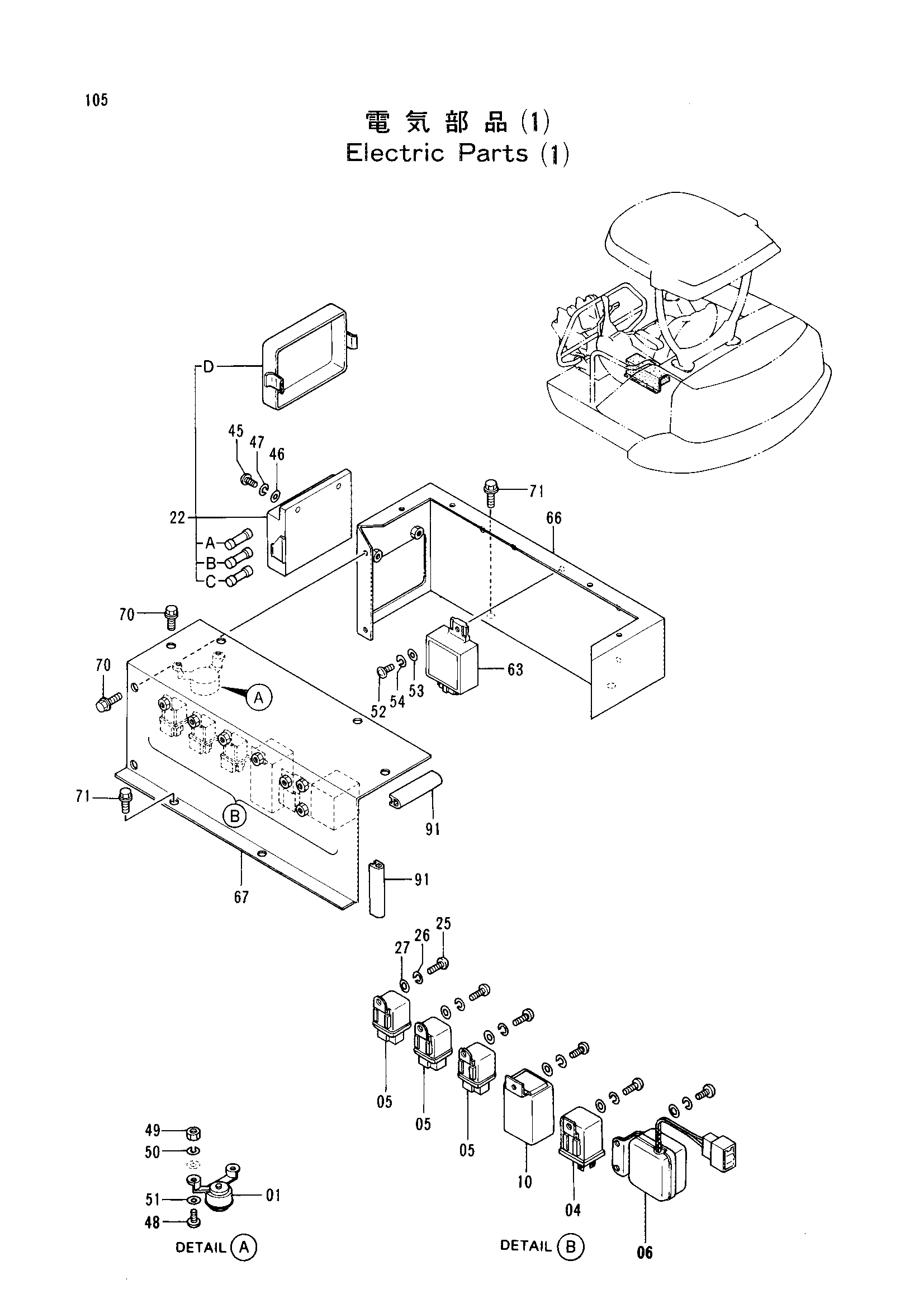

Заводская схема «Електлик детали (1)» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4279591 | Зуммер | 1 |
| 04 | 4288451 | Реле | 1 |
| 05 | 4288452 | Реле | 3 |
| 06 | 4249838 | Таймер | 1 |
| 10 | 4251400 | Реле | 1 |
| 22 | 4281142 | Короб предохранитель | 1 |
| 22A | 4164129 | Предохранитель (5A) | 4 |
| 22B | 4127781 | Предохранитель (15A) | 2 |
| 22C | 4257364 | Предохранитель (20A) | 2 |
| 22D | 4316491 | Крышка | 1 |
| 25 | M430613 | Винт | 7 |
| 26 | A590906 | Пружинная шайба | 7 |
| 27 | A590106 | Плоская шайба | 7 |
| 45 | M430620 | Винт | 2 |
| 46 | A590106 | Плоская шайба | 2 |
| 47 | A590906 | Пружинная шайба | 2 |
| 48 | M430513 | Винт | 2 |
| 49 | M500504 | Гайка | 2 |
| 50 | A590905 | Пружинная шайба | 2 |
| 51 | A590105 | Плоская шайба | 2 |
| 52 | M430620 | Винт | 1 |
| 53 | A590106 | Плоская шайба | 1 |
| 54 | A590906 | Пружинная шайба | 1 |
| 63 | 4254377 | Блок таймер | 1 |
| 66 | 7025301 | Кронштейн | 1 |
| 67 | 8052698 | Кронштейн | 1 |
| 70 | J020614 | Болт с шайбой | 6 |
| 71 | J020616 | Болт с шайбой | 4 |
| 91 | 4288797 | Амортизатор | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
