Передний трубопроводы — HITACHI EX35

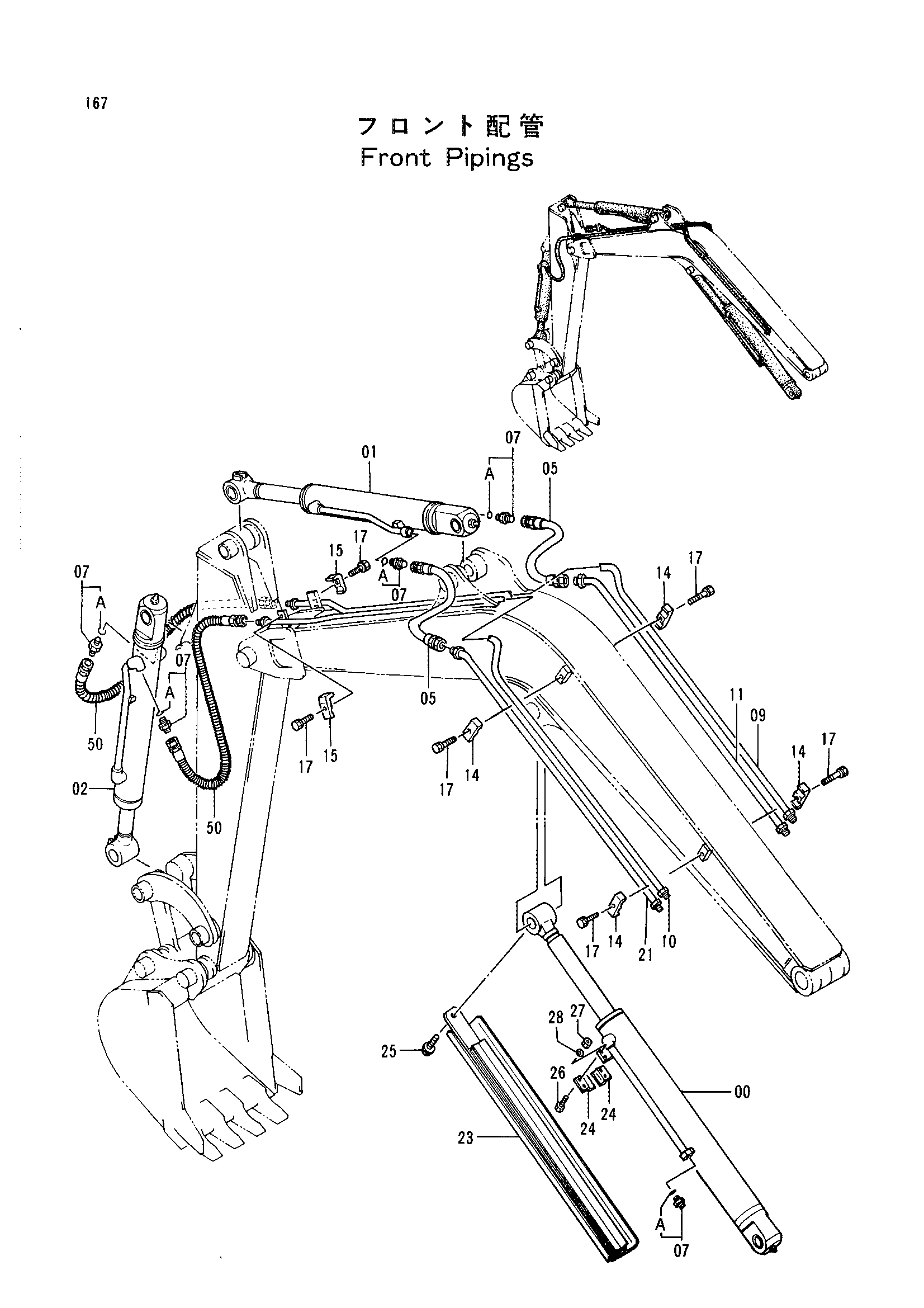

Заводская схема «Передний трубопроводы» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279125 замена: 4318983 | Гидроцилиндр стрелы | 1 |
| 00 | 4318983 | Гидроцилиндр стрелы | 1 |
| 01 | 4279126 | Гидроцилиндр рукояти | 1 |
| 02 | 4279127 | Гидроцилиндр ковша | 1 |
| 05 | 4308034 | Шланг | 2 |
| 07 | 4200466 | Адаптер | 6 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 8052960 | Трубка | 1 |
| 09 | 8061982 | Трубка | 1 |
| 10 | 8052961 | Трубка | 1 |
| 10 | 8061981 | Трубка | 1 |
| 11 | 8052962 | Трубка | 1 |
| 11 | 8061907 | Трубка | 1 |
| 14 | 4275545 | Хомут трубки | 4 |
| 15 | 4138227 | Хомут трубки | 2 |
| 17 | J010835 замена: J020835 | Болт с шайбой | 6 |
| 17 | J020835 | Болт с шайбой | 6 |
| 21 | 8052962 | Трубка | 1 |
| 21 | 8061909 | Трубка | 1 |
| 23 | 8050817 | Крышка | 1 |
| 24 | 4275521 | Пластина | 2 |
| 25 | J021020 | Болт с шайбой | 1 |
| 26 | J900820 | Болт | 4 |
| 27 | M500807 | Гайка | 4 |
| 28 | A590908 | Пружинная шайба | 4 |
| 50 | 4292897 | Шланг (STD. рукоять) | 2 |
| 50 | 4301031 | Шланг (удлинённый рукоять) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
