Масляный радиатор трубопроводы (5) — HITACHI EX35

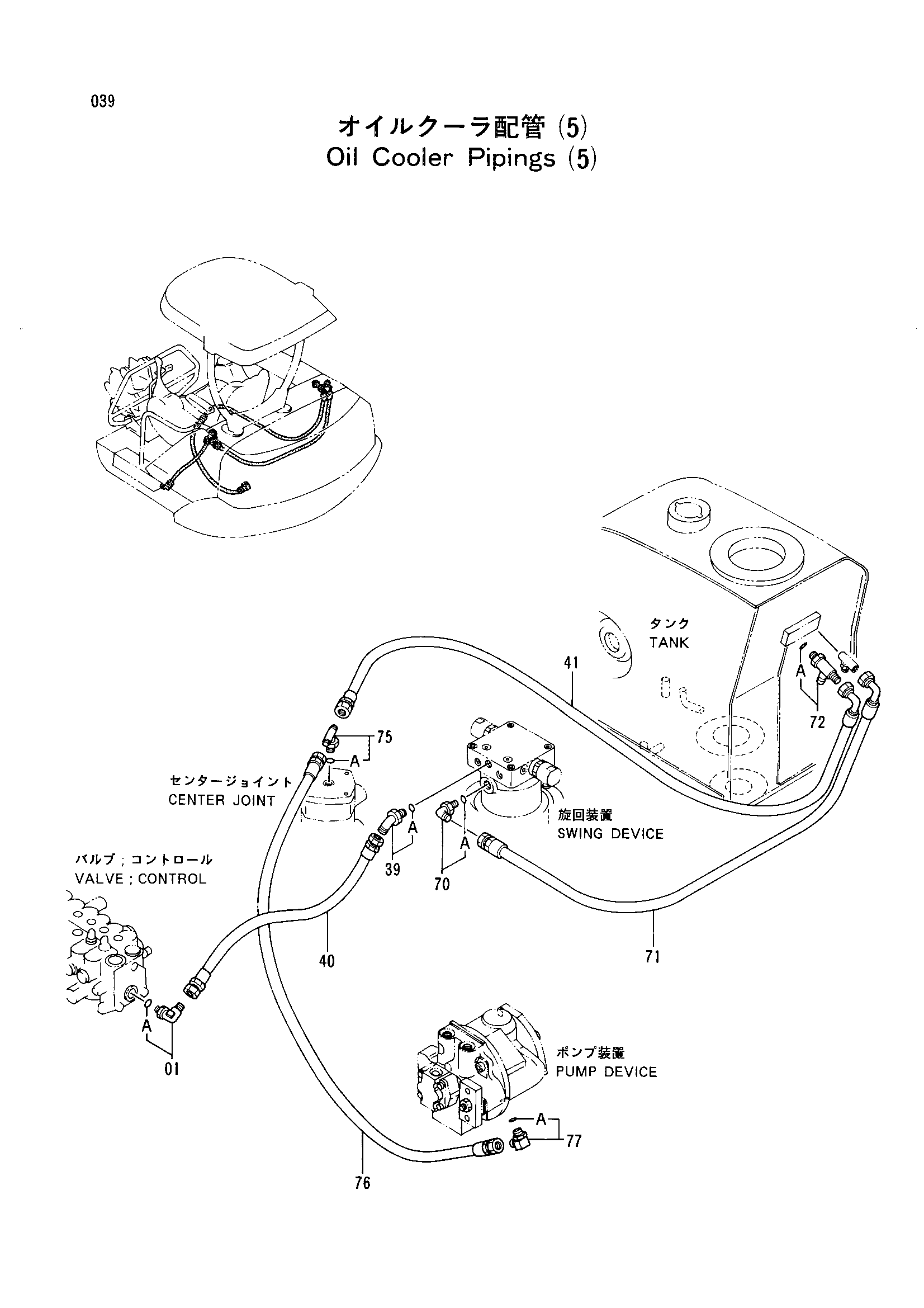

Заводская схема «Масляный радиатор трубопроводы (5)» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200471 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4190244 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4300364 | Шланг | 1 |
| 41 | 4300365 | Шланг | 1 |
| 70 | 4154671 | Угловой штуцер | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4300366 | Шланг | 1 |
| 72 | 4222016 | Тройник | 1 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
| 75 | 4278875 | Тройник | 1 |
| 75A | R26448R | Уплотнительное кольцо | 1 |
| 76 | 4292845 | Шланг | 1 |
| 77 | 4200471 | Угловой штуцер | 1 |
| 77A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
