Картер привода ГРМ и кожух маховика — HITACHI EX35

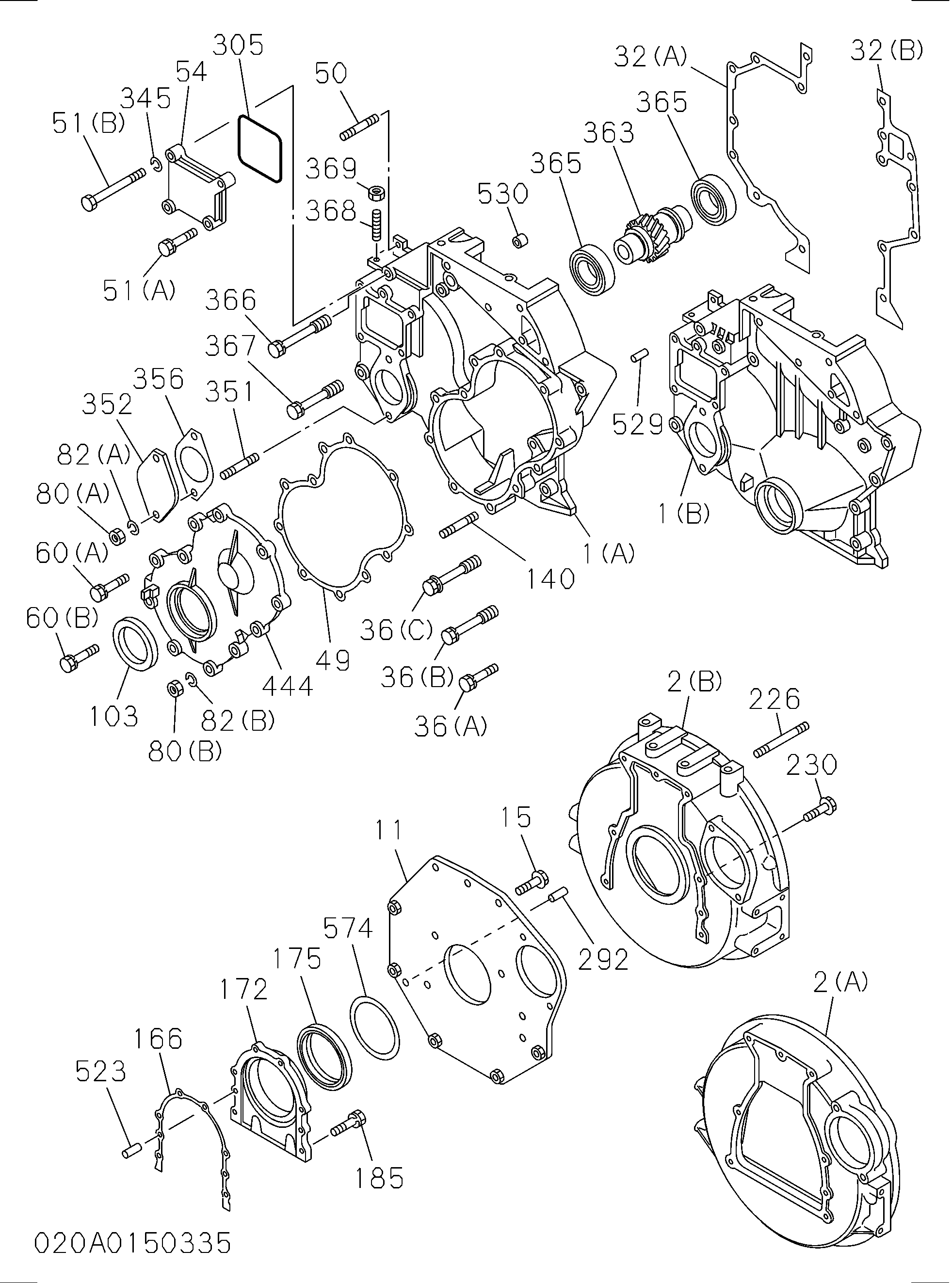

Заводская схема «Картер привода ГРМ и кожух маховика» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(B) | 8970308420 | Корпус тиминг шестерня | 1 |
| 2(B) | 8941463153 | Корпус маховик | 1 |
| 32(A) | 8941314551 | Прокладка шестерня корпус TO C/BL | 1 |
| 32(A) | 8943811950 | Прокладка шестерня корпус TO C/BL | 1 |
| 32(B) | 8943852710 | Прокладка шестерня корпус TO C/BL | 1 |
| 32(B) | 8943811970 | Прокладка шестерня корпус TO C/BL | 1 |
| 36(A) | 0500408320 | Болт шестерня корпус | 2 |
| 36(B) | 8942059861 | Болт шестерня корпус | 1 |
| 36(C) | 0500408600 | Болт шестерня корпус | 4 |
| 50 | 8941330850 | Шпилька | 2 |
| 51(A) | 0500408300 | Болт шестерня корпус крышка | 2 |
| 51(B) | 9098010791 | Болт шестерня корпус крышка | 2 |
| 54 | 8941482200 | Крышка шестерня корпус | 1 |
| 80(A) | 9091104100 | Гайка крышка | 2 |
| 82(A) | 9091505100 | Шайба LK, крышка | 2 |
| 103 | 5096250790 | Уплотнение масляный, CR/вал, передний | 1 |
| 166 | 5123640101 | Прокладка RET TO C/BL | 1 |
| 172 | 5123630173 | Фиксатор CR/вал | 1 |
| 175 | 5096250940 | Уплотнение масляный, CR/вал, RR | 1 |
| 185 | 0500408180 | Болт RET TO C/BL | 6 |
| 226 | 8941329430 | Шпилька корпус | 2 |
| 230 | 0500510280 | Болт проставка, стартер, корпус | 4 |
| 292 | 9081608160 | Палец пластина, RR | 2 |
| 305 | 8941480601 | Прокладка корпус TO крышка | 1 |
| 345 | 9091505080 | Шайба LK, крышка | 2 |
| 351 | 9044110250 | Шпилька крышка, гидравлический насос | 1 |
| 351 | 9044110450 | Шпилька крышка, гидравлический насос | 1 |
| 352 | 5113211570 | Крышка гидравлический насос | 1 |
| 356 | 5113220770 | Прокладка крышка | 1 |
| 366 | 0500408900 | Болт шестерня корпус | 1 |
| 368 | 8943176381 | Винт управление комплект, SPD | 2 |
| 369 | 9091104060 | Гайка винт | 2 |
| 523 | 9081606120 | Палец фиксатор | 2 |
| 529 | 9081604200 | Палец страигхт | 1 |
| 574 | 8941291391 | Прокладка фиксатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
