Гидроцилиндр ковша — HITACHI EX35

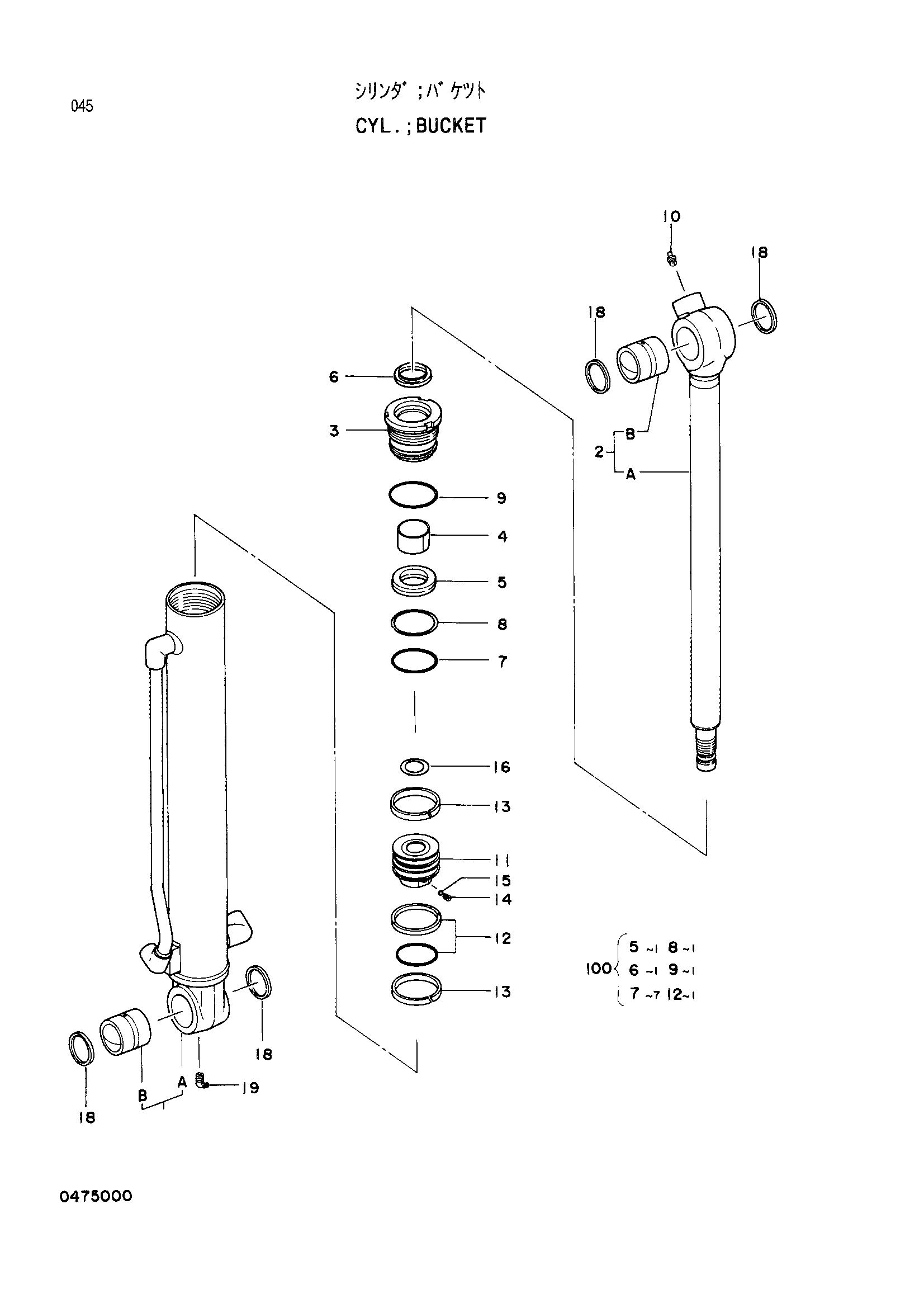

Заводская схема «Гидроцилиндр ковша» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4279127 | Гидроцилиндр ковша | 1 | |
| 1 | 4305797 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0432101 | Втулка пальца | 1 |
| 2 | 4305811 | Шток поршня в сборе | 1 |
| 2B | 0432101 | Втулка пальца | 1 |
| 3 | 0475001 | Головка гидроцилиндра | 1 |
| 4 | 0431903 | Втулка | 1 |
| 5 | 0431904 | U-образная манжета | 1 |
| 6 | 0343004 | Грязесъёмное кольцо | 1 |
| 7 | A811065 | Уплотнительное кольцо | 1 |
| 8 | 0431905 | Опорное кольцо | 1 |
| 9 | A810070 | Уплотнительное кольцо | 1 |
| 10 | J75481 | Пресс-маслёнка | 1 |
| 11 | 0431906 | Поршень | 1 |
| 12 | 0431907 | Кольцо уплотнение в сборе | 1 |
| 13 | 0431908 | Направляющее кольцо | 2 |
| 14 | 0431909 | Установочный винт | 1 |
| 15 | 0431910 | Стальной шарик | 1 |
| 16 | 0431911 | Регулировочная шайба | 1 |
| 18 | 0431914 | Грязесъёмное кольцо | 4 |
| 19 | 0159411 | Пресс-маслёнка | 1 |
| 100 | 4305784 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
