Указатель панель <навес, кабина> — HITACHI EX35

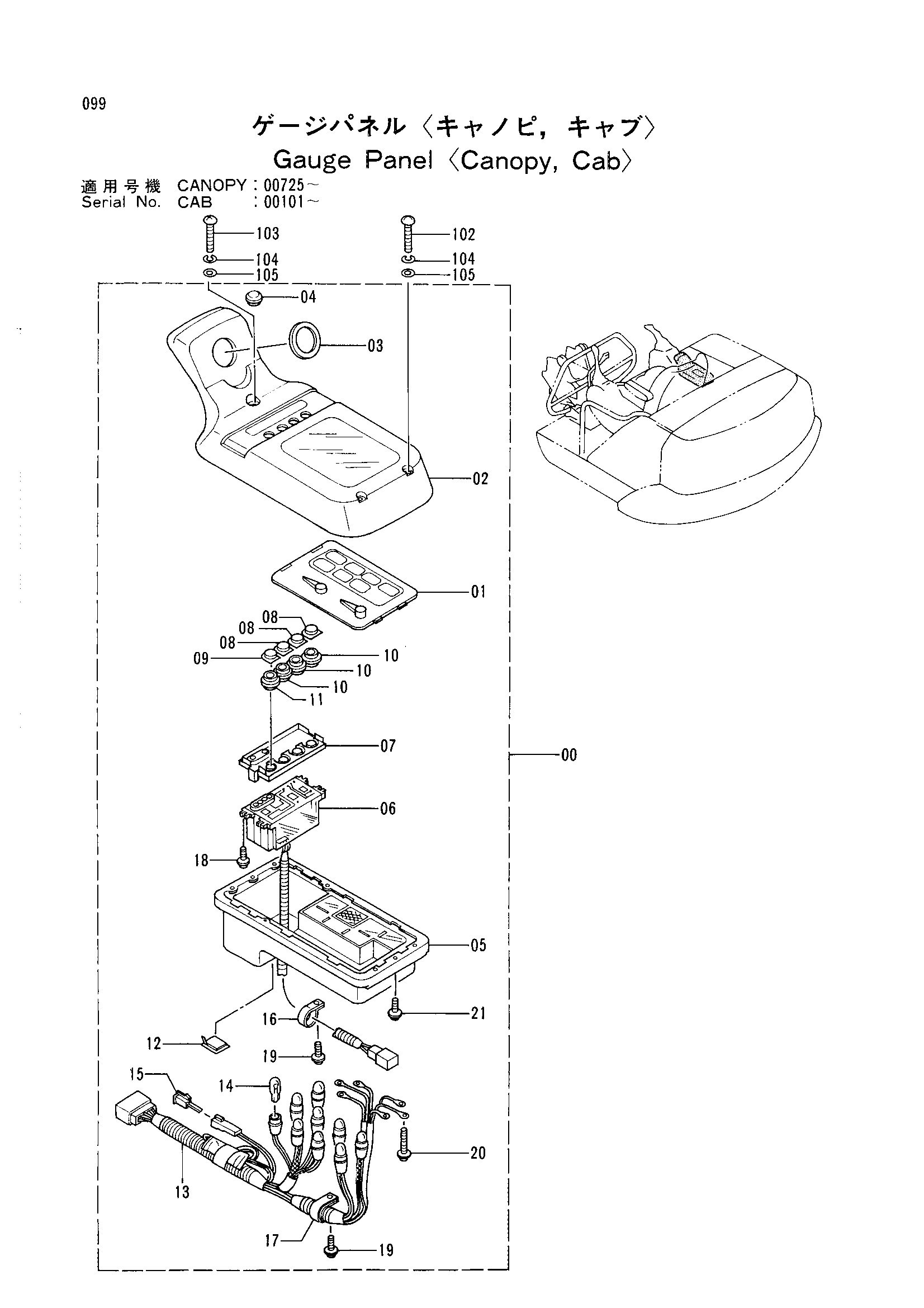

Заводская схема «Указатель панель <навес, кабина>» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289616 | Панель указатель | 1 |
| 01 | 4310843 | Измеритель | 1 |
| 02 | 4310844 | Корпус | 1 |
| 03 | 4310834 | Уплотнительная втулка | 1 |
| 04 | 4288796 | Колпачок | 1 |
| 05 | 4310832 | Корпус | 1 |
| 06 | 4317225 | Плата управление | 1 |
| 07 | 4310830 | Выключатель | 1 |
| 08 | 4310829 | Колпачок | 3 |
| 09 | 4310828 | Колпачок | 1 |
| 10 | 4310827 | Корпус | 3 |
| 11 | 4310826 | Корпус | 1 |
| 12 | 4310825 | Уплотнительная втулка | 1 |
| 13 | 4310824 | Жгут проводов | 1 |
| 14 | 4310823 | Лампа | 9 |
| 15 | 4310822 | Диод | 1 |
| 16 | 4310821 | Хомут | 1 |
| 17 | 4310820 | Хомут | 1 |
| 18 | 4310819 | Винт | 4 |
| 19 | 4310818 | Винт | 2 |
| 20 | 4310817 | Винт | 6 |
| 21 | 4310816 | Винт | 7 |
| 102 | J850435 | Винт | 2 |
| 103 | J850425 | Винт | 1 |
| 104 | J251004 | Пружинная шайба | 3 |
| 105 | J250004 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
