Гидромотор (1/2) — HITACHI EX35

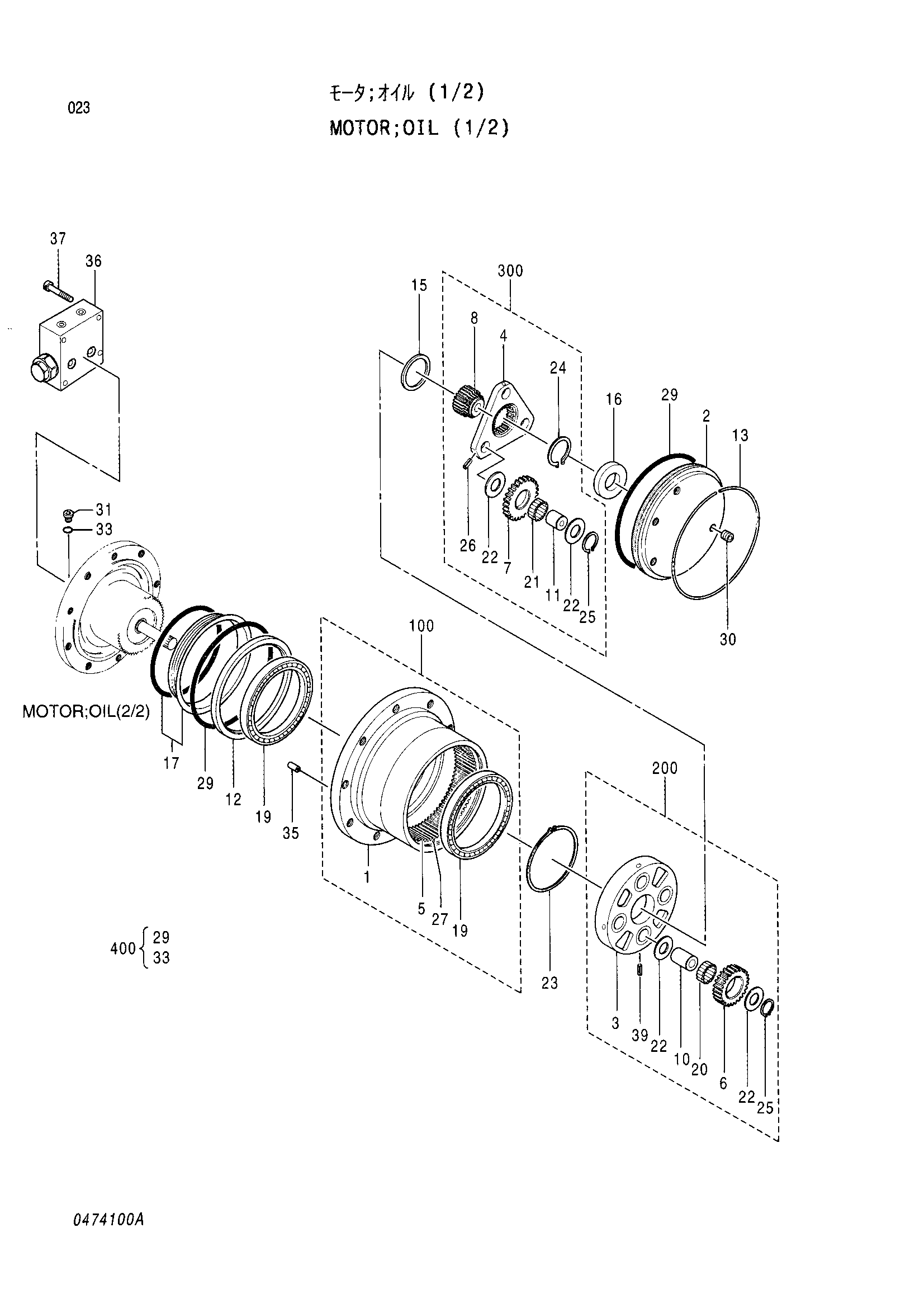

Заводская схема «Гидромотор (1/2)» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4309478 | Гидромотор (1/2) | 1 | |
| 2 | 0474109 | Крышка | 1 |
| 6 | 0474110 | Шестерня | 4 |
| 7 | 0474111 | Шестерня | 3 |
| 8 | 0474112 | Шестерня | 1 |
| 12 | 0474113 | Кольцо | 1 |
| 13 | 0474114 | Кольцо | 1 |
| 15 | 0474115 | Втулка упорный | 1 |
| 16 | 0474116 | Кольцо | 1 |
| 17 | 0474101 | Уплотнение кольцо в сборе | 1 |
| 19 | 0474102 | Подшипник | 2 |
| 20 | 0474117 | Неедле | 96 |
| 21 | 0474118 | Неедле | 72 |
| 22 | 0474103 | Упорная шайба | 14 |
| 23 | 0474119 | Стопорное кольцо | 1 |
| 24 | 0474120 | Кольцо | 1 |
| 25 | 0474104 | Стопорное кольцо | 7 |
| 26 | 0473808 | Пружинный штифт | 3 |
| 29 | 0474105 | Уплотнительное кольцо | 2 |
| 30 | 0474106 | Пробка | 4 |
| 31 | 0426810 | Пробка | 2 |
| 33 | 957366 | Уплотнительное кольцо | 2 |
| 35 | 0474107 | Палец | 1 |
| 36 | 4313735 | Предохранительный клапан | 1 |
| 37 | 0429725 | Винт | 4 |
| 39 | 0474108 | Пружинный штифт | 4 |
| 100 | 0474121 | Корпус в сборе | 1 |
| 200 | 0474122 | Водило в сборе | 1 |
| 300 | 0474123 | Водило в сборе | 1 |
| 400 | 0474124 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
