Рычаг управления (ход) — HITACHI EX35

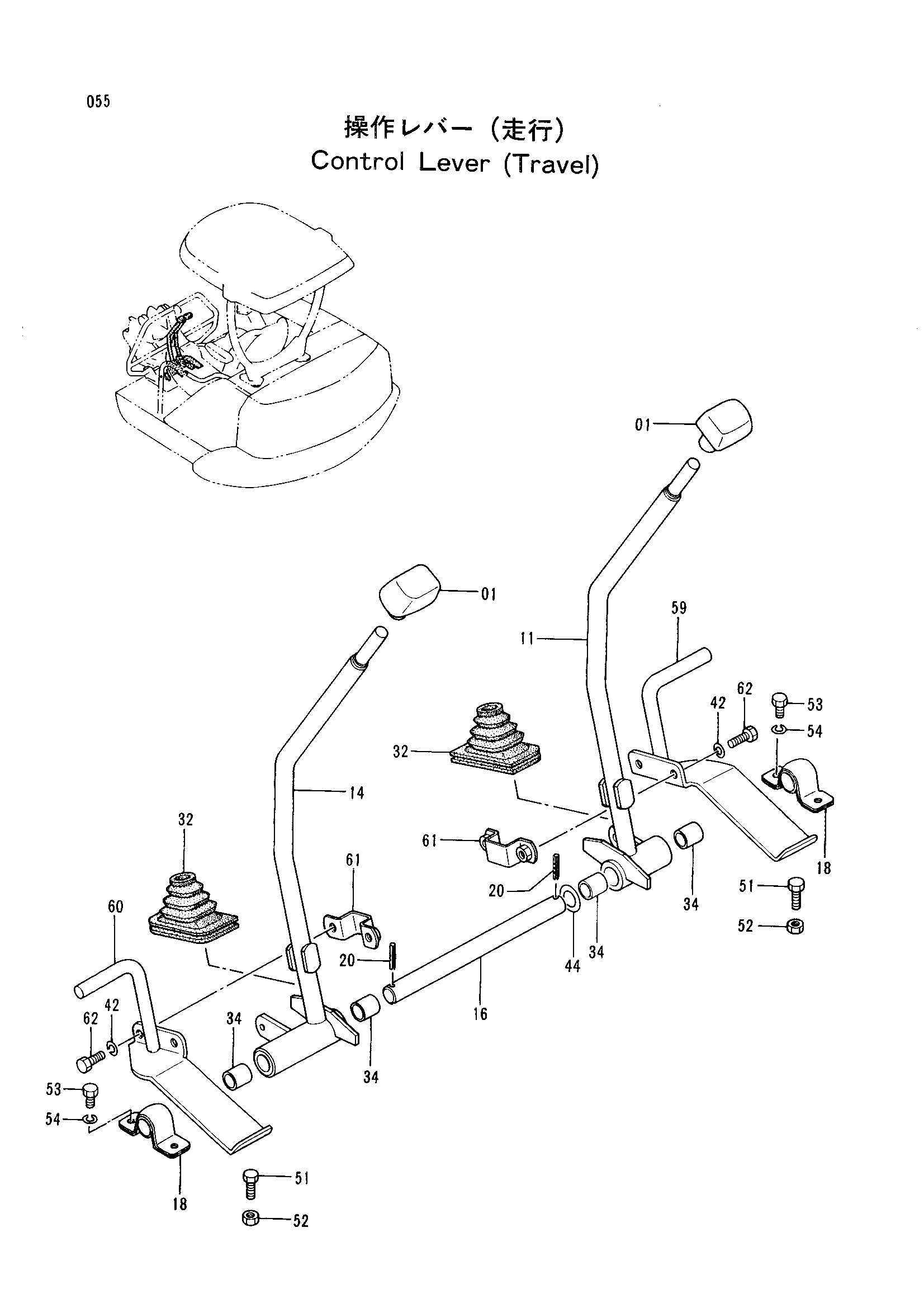

Заводская схема «Рычаг управления (ход)» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3059945 | Глип | 2 |
| 11 | 7025234 | Рычаг R | 1 |
| 14 | 7025235 | Рычаг L | 1 |
| 16 | 4287794 | Палец | 1 |
| 18 | 4279608 | Подшипник блок | 2 |
| 20 | 4034733 | Пружинный штифт | 2 |
| 32 | 3057084 | Защитный чехол | 2 |
| 34 | 4280298 | Втулка | 4 |
| 42 | A590908 | Пружинная шайба | 4 |
| 44 | 4294498 | Регулировочная шайба | 4 |
| 51 | J900825 | Болт | 4 |
| 52 | M500807 | Гайка | 4 |
| 53 | J900814 | Болт | 4 |
| 54 | A590908 | Пружинная шайба | 4 |
| 59 | 8052447 | Педаль R | 1 |
| 60 | 8052448 | Педаль L | 1 |
| 61 | 9738191 | Пластина | 2 |
| 62 | J900820 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
