Топливные трубопроводы — HITACHI EX35

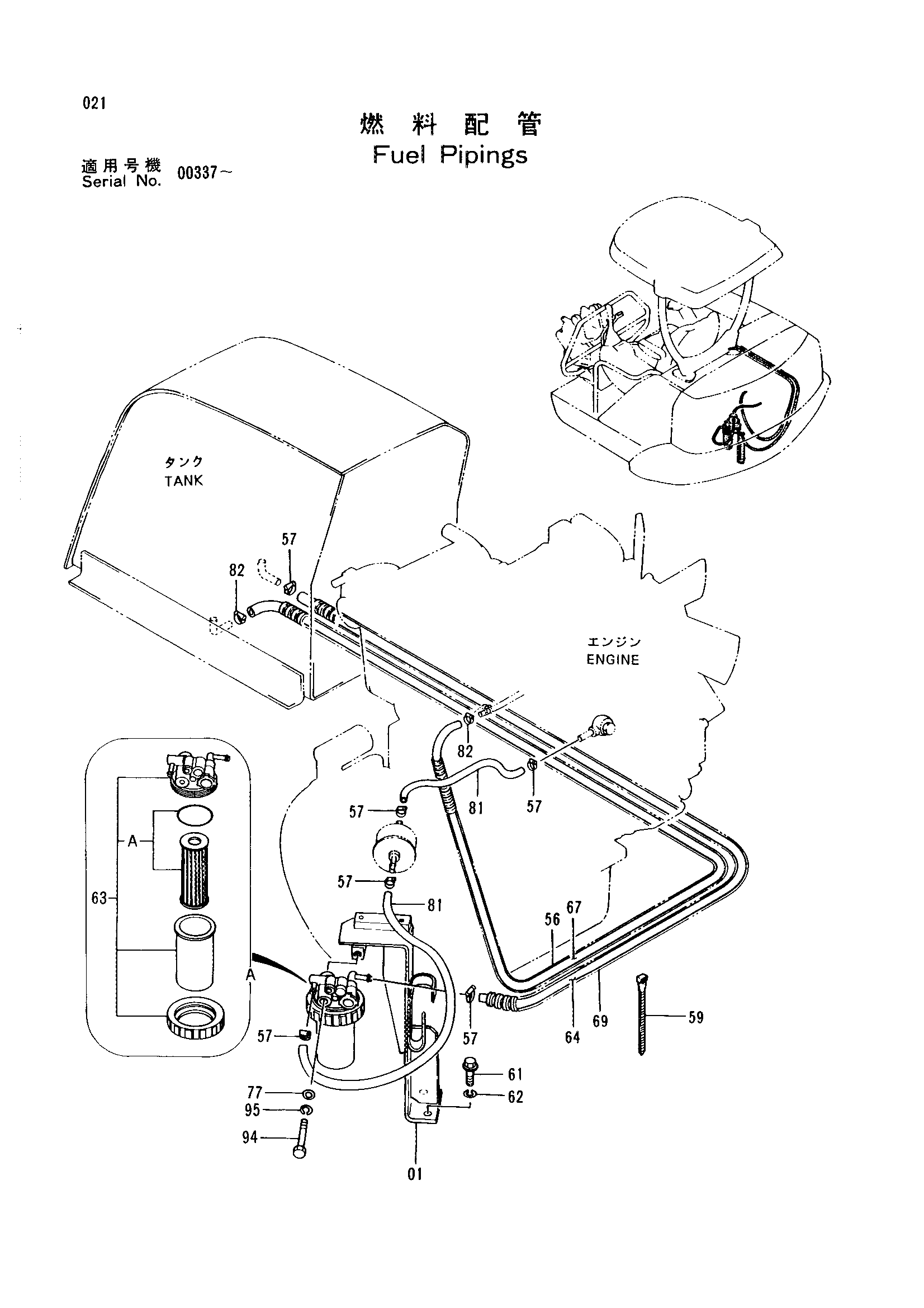

Заводская схема «Топливные трубопроводы» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7026804 замена: 7029047 | Кронштейн | 1 |
| 01 | 7029047 | Кронштейн | 1 |
| 56 | 4279479 | Трубка | 1 |
| 56 | 4317480 | Трубка | 1 |
| 57 | 4514700 | Зажим шланг | 6 |
| 59 | 4055311 | Ленточный зажим | 5 |
| 61 | J011025 | Болт с шайбой | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 63 | 4310225 | Топливный фильтр | 1 |
| 63A | 4313065 | Фильтрующий элемент | 1 |
| 64 | 4288094 | Топливный шланг | 1 |
| 67 | 4288097 замена: 4317378 | Топливный шланг | 1 |
| 67 | 4288097 замена: 4317480 | Топливный шланг | 1 |
| 67 | 4288097 замена: 4508575 | Топливный шланг | 1 |
| 67 | 4317378 | Топливный шланг | 1 |
| 69 | 4290724 | Трубка | 1 |
| 77 | A590108 | Плоская шайба | 1 |
| 81 | 4289003 | Топливный шланг | 2 |
| 82 | 4280436 | Хомут шланга | 2 |
| 82 | 4508575 | Хомут шланга | 2 |
| 94 | J900860 | Болт | 1 |
| 95 | A590908 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
