Электромагнитный клапан — HITACHI EX35

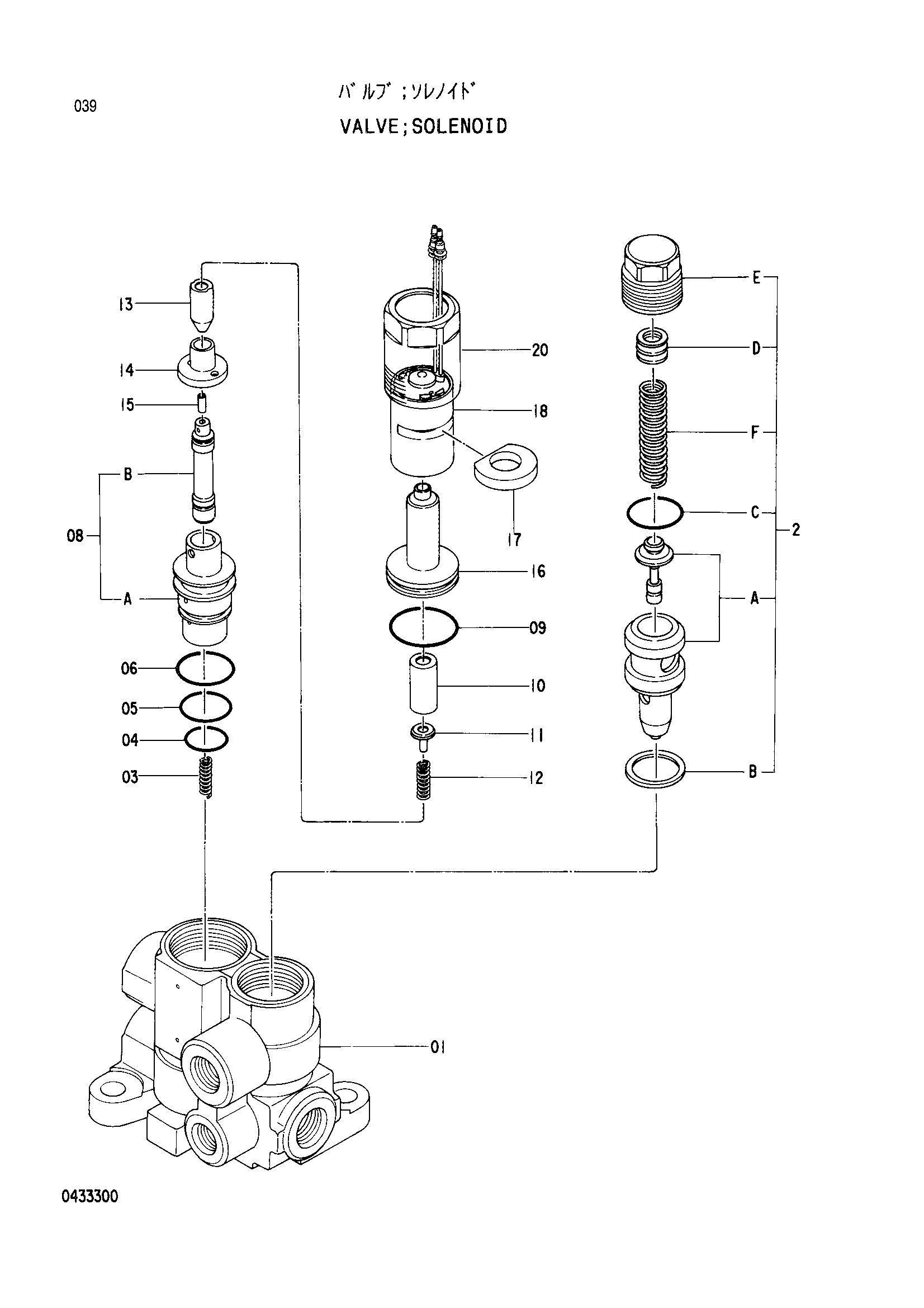

Заводская схема «Электромагнитный клапан» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4272376 | Электромагнитный клапан | 1 | |
| 01 | 0433301 | Корпус | 1 |
| 02 | 0308702 | Предохранительный клапан в сборе | 1 |
| 02A | 0308703 | Клапан в сборе | 1 |
| 02B | 0308704 | Прокладка | 1 |
| 02C | 0308705 | Уплотнительное кольцо | 1 |
| 02D | 0308706 | Регулировочная шайба 0.5 | 1 |
| 02D | 0308707 | Регулировочная шайба 0.25 | 1 |
| 02D | 0308708 | Регулировочная шайба 1.0 | 1 |
| 02E | 0308709 | Пробка | 1 |
| 02F | 0308710 | Пружина | 1 |
| 03 | 0308711 | Пружина | 1 |
| 04 | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 985099 | Уплотнительное кольцо | 1 |
| 06 | 4028265 | Уплотнительное кольцо | 1 |
| 08 | 0308712 | Золотник в сборе | 1 |
| 09 | 0308713 | Уплотнительное кольцо | 1 |
| 10 | 0397601 | Трубка | 1 |
| 11 | 0433302 | Седло пружины | 1 |
| 12 | 0308716 | Пружина | 1 |
| 13 | 0308717 | Плунжер | 1 |
| 14 | 0397602 | Ограничитель | 1 |
| 15 | 0308719 | Шток | 1 |
| 16 | 0397603 | Корпус | 1 |
| 17 | 0308721 | Проставка | 1 |
| 18 | 0397604 | Коил | 1 |
| 20 | 0308724 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
