Масляный радиатор трубопроводы (1) — HITACHI EX35

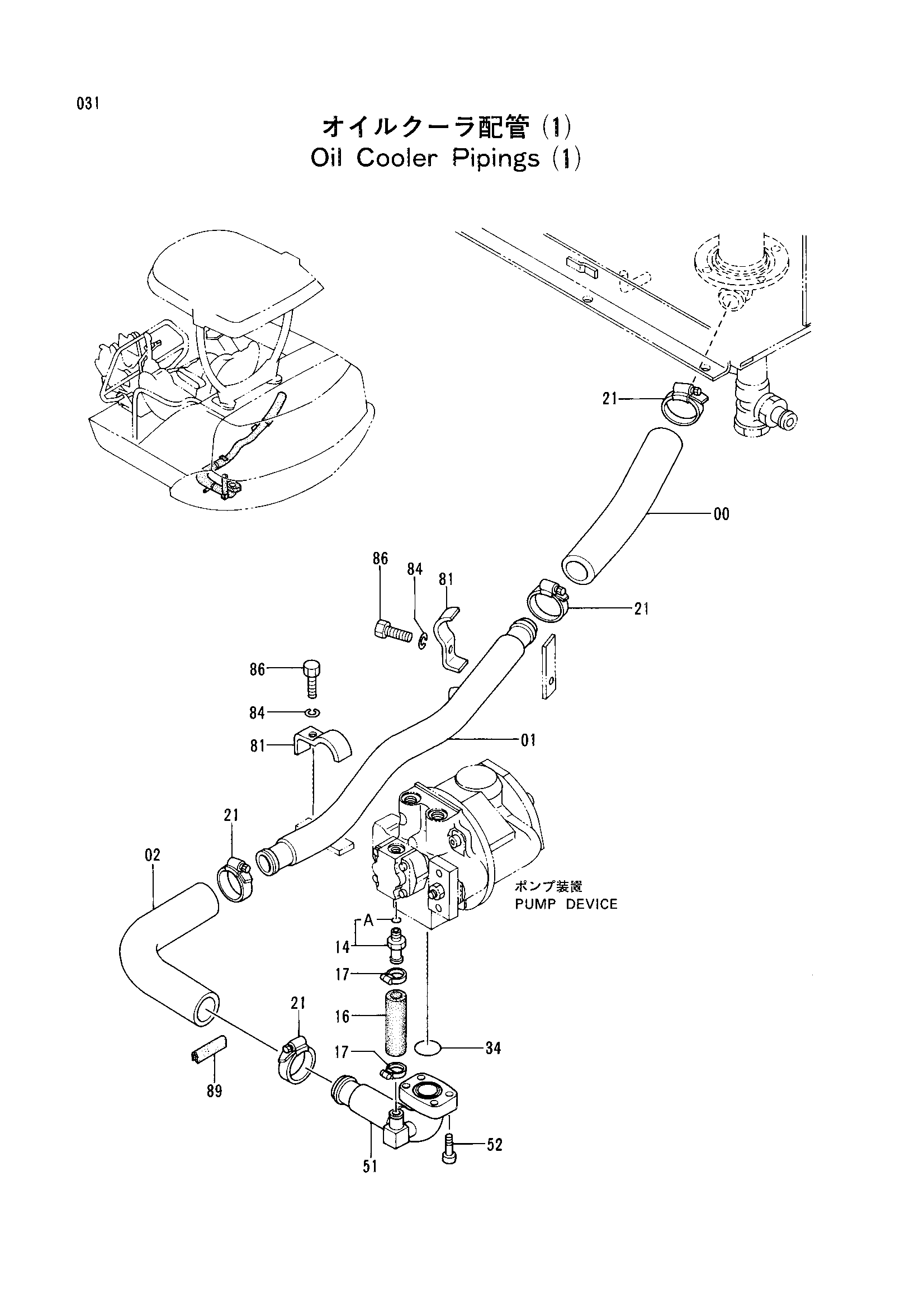

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4000807 | Резиновый шланг | 1 |
| 01 | 8051518 | Всасывающая трубка | 1 |
| 02 | 3057103 | Резиновый шланг | 1 |
| 14 | 4276933 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4075008 | Резиновый шланг | 1 |
| 17 | 4504367 | Хомут шланга | 2 |
| 21 | 4505385 | Хомут шланга | 4 |
| 34 | A810040 | Уплотнительное кольцо | 1 |
| 51 | 7024663 | Всасывающая трубка | 1 |
| 52 | M341036 | Болт с внутренним шестигранником | 4 |
| 81 | 4053698 | Хомут трубки | 2 |
| 84 | A590912 | Пружинная шайба | 2 |
| 86 | J901265 | Болт | 2 |
| 89 | 4288797 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
