Запасные педаль — HITACHI EX35

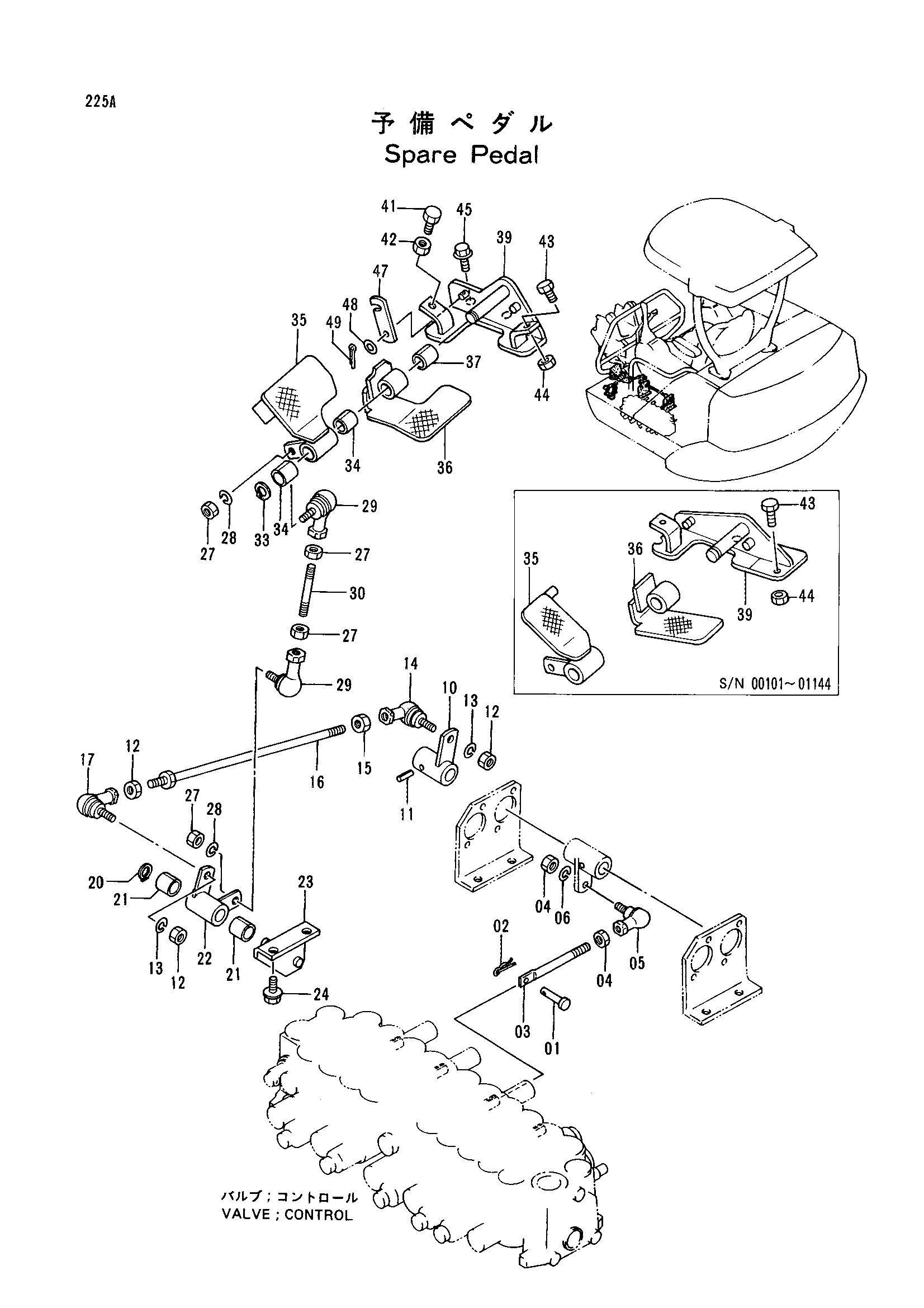

Заводская схема «Запасные педаль» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4279607 | Палец | 1 |
| 02 | 4022695 | Стопорный палец | 1 |
| 03 | 4279593 | Шток | 1 |
| 04 | M500807 | Гайка | 2 |
| 05 | 4287792 | Шарнир | 1 |
| 06 | A590908 | Пружинная шайба | 1 |
| 10 | 9737490 | Тяга | 1 |
| 11 | 967380 | Пружинный штифт | 1 |
| 12 | M500807 | Гайка | 3 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | 4287793 | Соединение шарик(левый) | 1 |
| 15 | M580008 | Гайка (левый) | 1 |
| 16 | 9737504 | Шток | 1 |
| 17 | 4287792 | Шарнир | 1 |
| 20 | 991338 | Стопорное кольцо | 1 |
| 21 | 4280301 | Втулка | 2 |
| 22 | 8052999 | Тяга | 1 |
| 23 | 8051439 | Тяга | 1 |
| 24 | J020816 | Болт с шайбой | 2 |
| 27 | M500807 | Гайка | 4 |
| 28 | A590908 | Пружинная шайба | 2 |
| 29 | 4287792 | Шарнир | 2 |
| 30 | 4291872 | Шток | 1 |
| 30 | 4323223 | Шток | 1 |
| 33 | 991338 | Стопорное кольцо | 1 |
| 34 | 4280301 | Втулка | 2 |
| 35 | 7027674 | Педаль F | 1 |
| 35 | 8053029 | Педаль F | 1 |
| 36 | 7027673 | Педаль R | 1 |
| 36 | 8053030 | Педаль R | 1 |
| 37 | 4280300 | Втулка | 1 |
| 39 | 7025260 | Кронштейн | 1 |
| 39 | 7027672 | Кронштейн | 1 |
| 41 | 4294118 | Болт | 1 |
| 42 | M500807 | Гайка | 1 |
| 43 | 4295823 | Болт | 1 |
| 43 | J900620 | Болт | 1 |
| 44 | M500605 | Гайка | 1 |
| 44 | M500807 | Гайка | 1 |
| 45 | J020820 | Болт с шайбой | 2 |
| 47 | 4291880 | Пластина | 1 |
| 48 | A590108 | Плоская шайба | 1 |
| 49 | A762016 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
