Поворотная колонна — HITACHI EX35

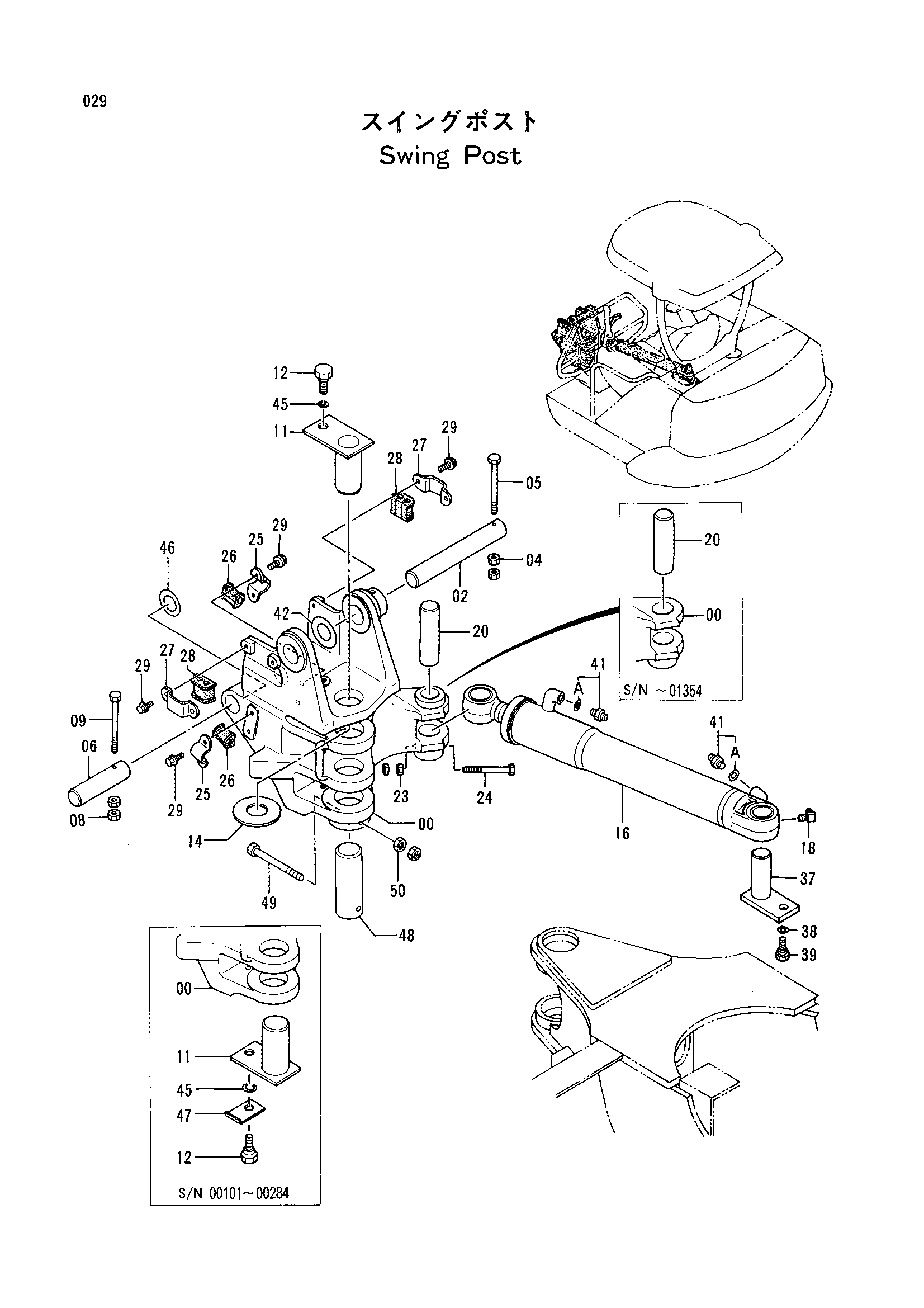

Заводская схема «Поворотная колонна» для HITACHI EX35. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001265 | Поворот пост | 1 |
| 00 | 0001509 | Поворот пост | 1 |
| 00 | 0001909 | Поворот пост | 1 |
| 02 | 3056691 | Палец | 1 |
| 04 | J950010 | Гайка | 2 |
| 05 | J901090 | Болт | 1 |
| 06 | 3061029 | Палец | 1 |
| 08 | J950010 | Гайка | 2 |
| 09 | J901000 | Болт | 1 |
| 11 | 8056036 | Палец | 1 |
| 11 | 8056036 | Палец | 2 |
| 12 | 4277873 | Болт | 1 |
| 12 | 4277873 | Болт | 2 |
| 14 | 4293150 | Упорная пластина | 1 |
| 16 | 4279124 | Гидроцилиндр поворот | 1 |
| 18 | 4016608 | Угловой штуцер | 1 |
| 20 | 4275532 | Палец | 1 |
| 20 | 4342882 | Палец | 1 |
| 23 | J950010 | Гайка | 2 |
| 24 | J901090 | Болт | 1 |
| 25 | 4288710 | Хомут | 2 |
| 26 | 4288709 | Резиновая втулка | 2 |
| 27 | 4288711 | Хомут | 2 |
| 27 | 4314208 | Хомут | 2 |
| 28 | 4289859 замена: 4323739 | Резиновая втулка | 2 |
| 28 | 4323739 | Резиновая втулка | 2 |
| 29 | J010820 | Болт с шайбой | 8 |
| 37 | 8053393 | Палец | 1 |
| 38 | 495841 | Пружинная шайба | 1 |
| 39 | 4294099 | Болт | 1 |
| 41 | 4200466 | Адаптер | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4291272 | Регулировочная шайба | 1 |
| 45 | 4034594 | Пружинная шайба | 1 |
| 45 | 4034594 | Пружинная шайба | 2 |
| 46 | 4275477 | Регулировочная шайба | 1 |
| 47 | 4315377 | Пластина | 1 |
| 48 | 4313515 | Палец | 1 |
| 49 | M211403 | Болт | 1 |
| 50 | J950014 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
