Поддерживающий каток <385> — HITACHI EX345USR(LC)

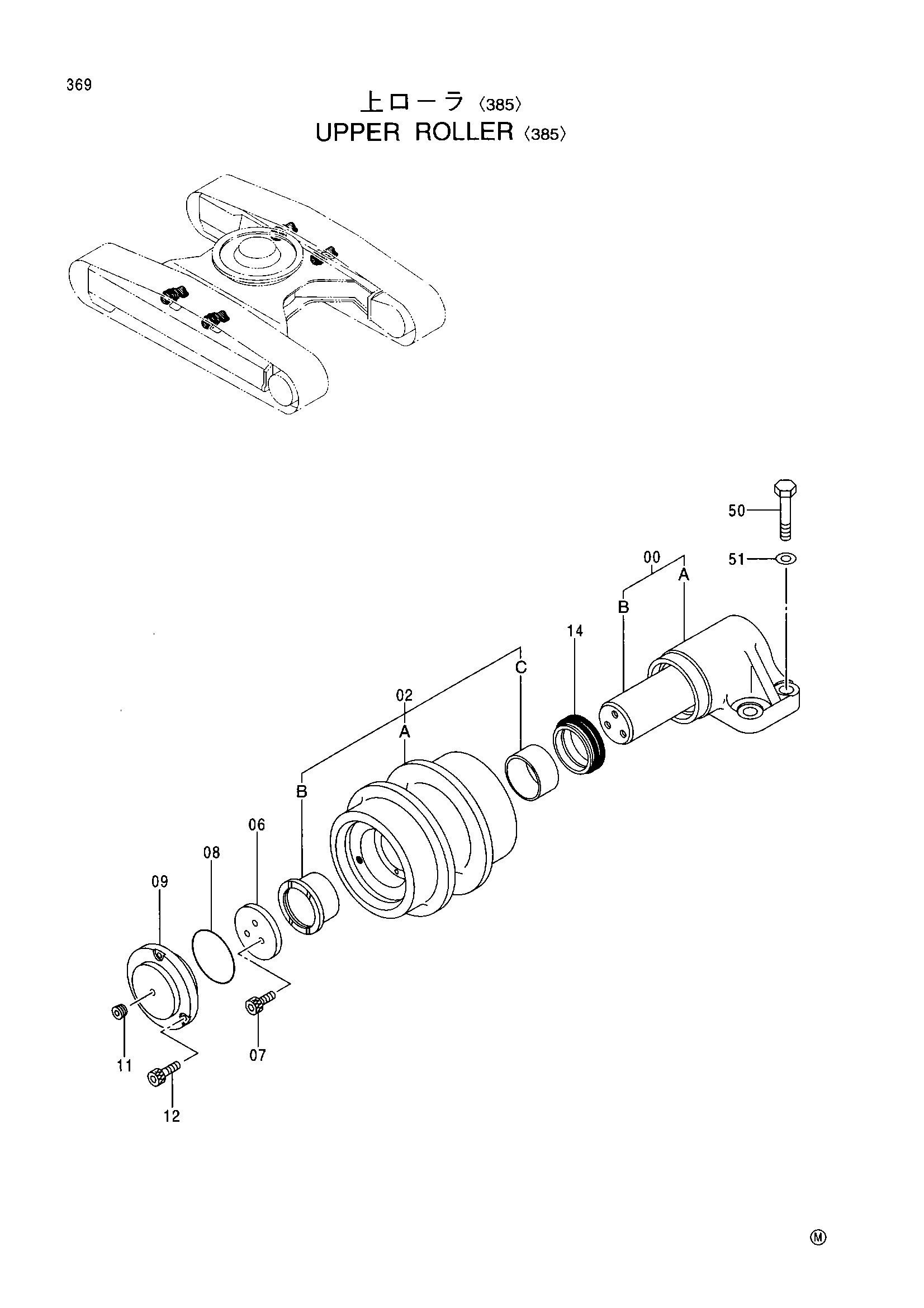

Заводская схема «Поддерживающий каток <385>» для HITACHI EX345USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9133540 | Кронштейн в сборе | 1 |
| 00-14 | 9099140 | Поддерживающий каток в сборе | 4 |
| 02 | 9133539 | Каток в сборе | 1 |
| 02A | 7023631 | Ролик | 1 |
| 02B | 3034956 | Втулка | 1 |
| 02C | 3035706 | Втулка | 1 |
| 06 | 4201097 | Упорная пластина | 1 |
| 07 | M341018 | Болт с внутренним шестигранником | 3 |
| 08 | 4071222 | Уплотнительное кольцо | 1 |
| 09 | 3053624 | Крышка | 1 |
| 11 | 94-2011 | Пробка | 1 |
| 12 | M341025 | Болт с внутренним шестигранником | 3 |
| 14 | 4110359 | Комплект уплотнений | 1 |
| 50 | J931855 | Болт | 16 |
| 51 | 4114406 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX345USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
