Гидробак — HITACHI EX345USR(LC)

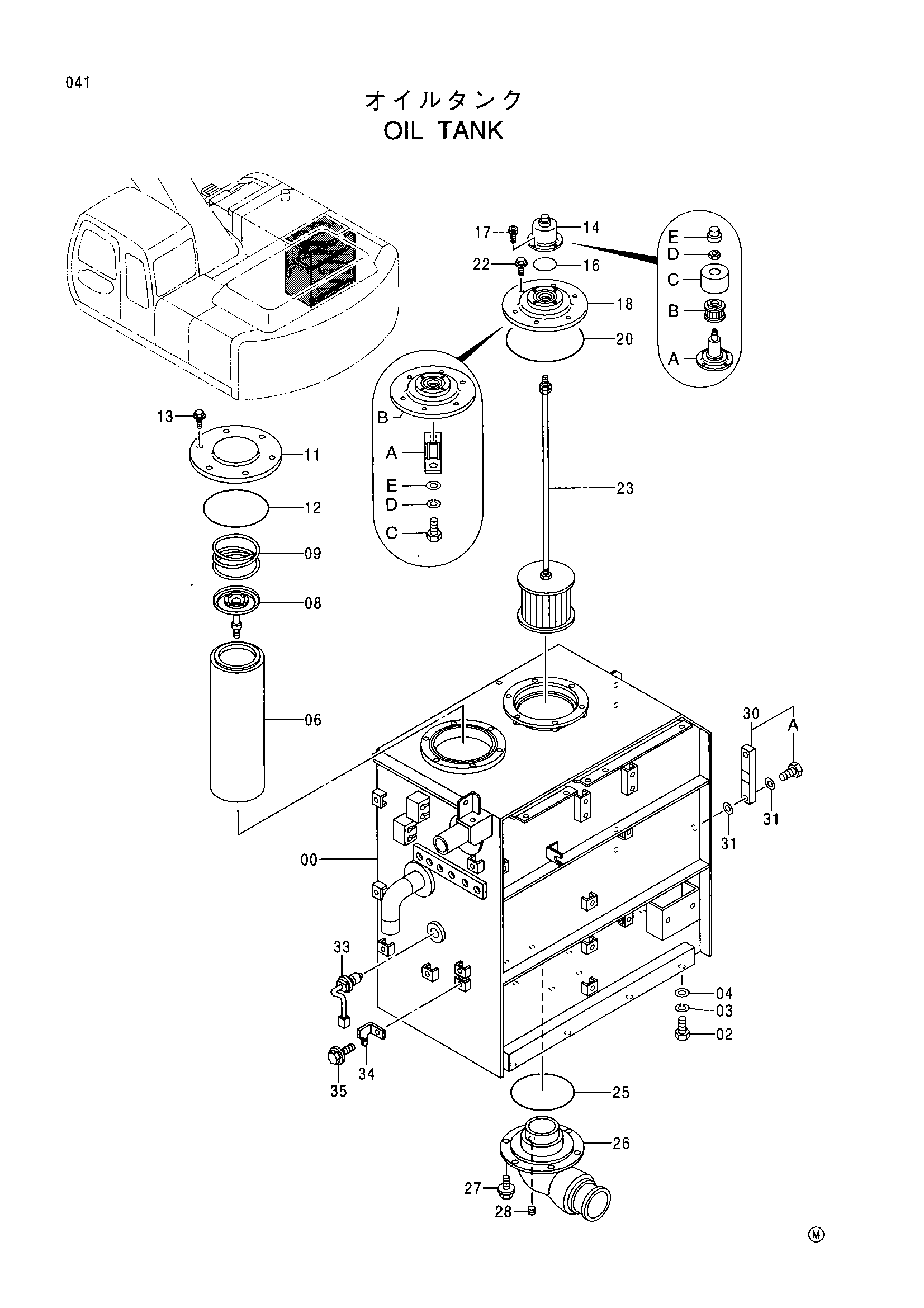

Заводская схема «Гидробак» для HITACHI EX345USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006611 | Гидробак | 1 |
| 02 | J901640 | Болт | 8 |
| 03 | A590916 | Пружинная шайба | 8 |
| 04 | J222016 | Шайба | 8 |
| 06 | 4292789 | Фильтрующий элемент | 1 |
| 08 | 4180414 | Клапан | 1 |
| 09 | 4226549 | Пружина | 1 |
| 11 | 4204057 | Крышка | 1 |
| 12 | A810190 | Уплотнительное кольцо | 1 |
| 13 | J011018 | Болт с шайбой | 6 |
| 14 | 4434017 | Сапун | 1 |
| 14A | 4437833 | Корпус | 1 |
| 14B | 4437838 | Элемент | 1 |
| 14C | 4437837 | Крышка | 1 |
| 14D | 4371825 | Гайка | 1 |
| 14E | 4437836 | Колпачок | 1 |
| 16 | A810060 | Уплотнительное кольцо | 1 |
| 17 | J780616 | Болт с внутренним шестигранником | 4 |
| 18 | 9184556 | Крышка | 1 |
| 18A | 4408661 | Кронштейн | 1 |
| 18B | 1025093 | Крышка | 1 |
| 18C | 4350623 | Болт | 1 |
| 18D | 4225466 | Пружинная шайба | 1 |
| 18E | 4225472 | Плоская шайба | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 22 | J021025 | Болт с шайбой | 6 |
| 23 | 4426075 | Всасывающий фильтр | 1 |
| 25 | A810160 | Уплотнительное кольцо | 1 |
| 26 | 2042830 | Всасывающая трубка | 1 |
| 27 | J011030 | Болт с шайбой | 6 |
| 28 | 94-2011 | Пробка | 1 |
| 30 | 8053499 | Указатель уровня | 1 |
| 30A | 4100967 | Болт | 2 |
| 31 | 449558 | Уплотнительная шайба | 4 |
| 33 | 4259787 | Выключатель уровень | 1 |
| 34 | 4257159 | Кронштейн | 1 |
| 35 | J011016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX345USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
