Гидромотор (ход) — HITACHI EX345USR(LC)

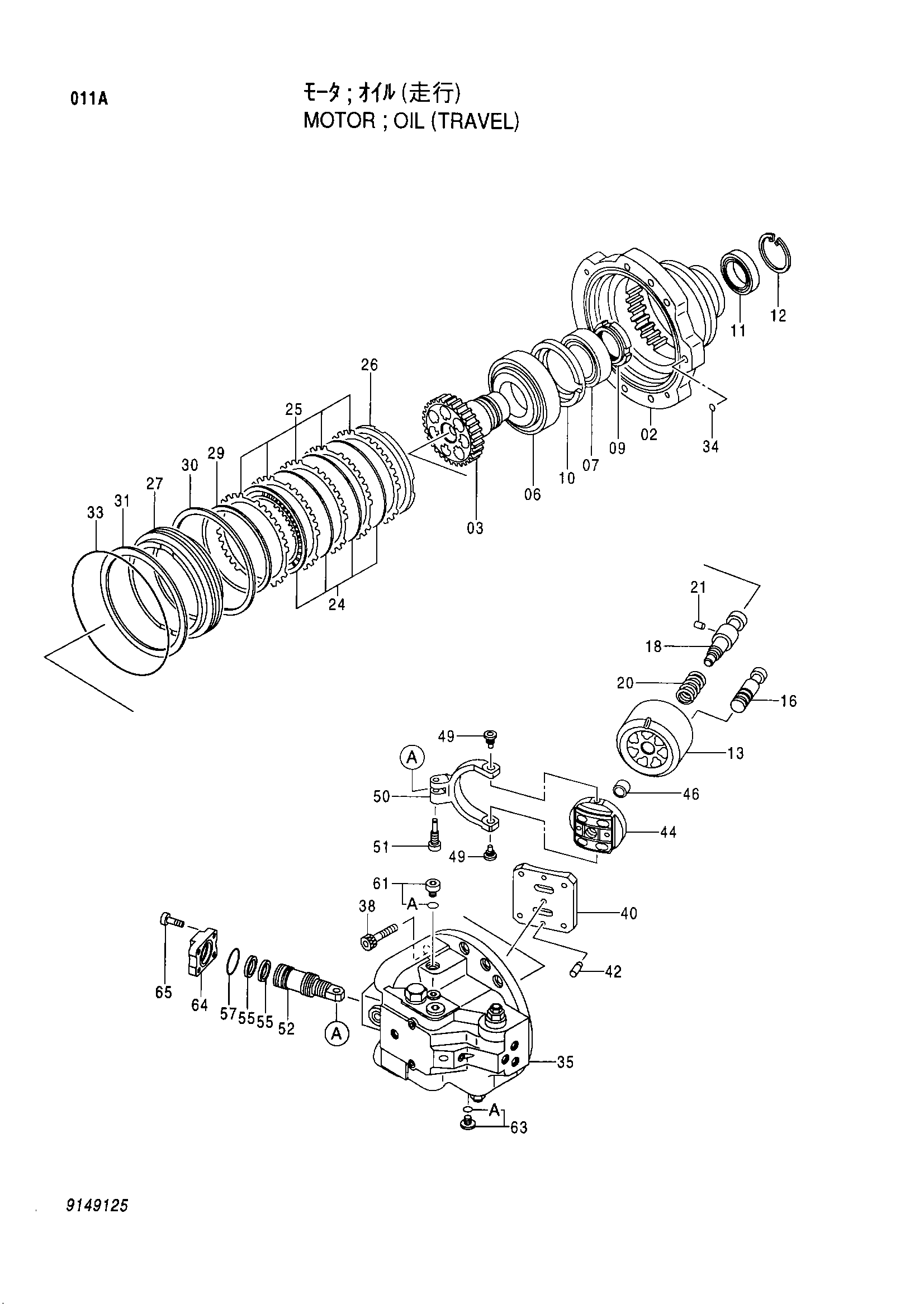

Заводская схема «Гидромотор (ход)» для HITACHI EX345USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9155694) | Гидромотор | 1 | |
| 9149125 замена: 9155694 | Гидромотор | 1 | |
| 02 | 1019564 | Корпус гидромотор | 1 |
| 03 | 2040523 | Дисковый дривинг | 1 |
| 06 | 4199108 | Роликовый подшипник | 1 |
| 07 | 4199072 | Роликовый подшипник | 1 |
| 09 | 4191665 | Гайка подшипник. | 1 |
| 10 | 4389598 | Проставка | 1 |
| 11 | 4191666 | Масляное уплотнение | 1 |
| 12 | 4038529 | Стопорное кольцо | 1 |
| 13 | 2040520 | Ротор | 1 |
| 16 | 8068583 | Поршень | 7 |
| 18 | 3078298 | Вал центральный | 1 |
| 20 | 4194362 | Пружина сжатия | 1 |
| 21 | 4198956 | Палец | 1 |
| 24 | 3036457 | Пластина фрикционный | 4 |
| 25 | 3036456 | Пластина | 5 |
| 26 | 4193996 | Проставка | 1 |
| 27 | 3078190 | Поршень | 1 |
| 29 | 4252401 | Д-ринг | 1 |
| 30 | 4269474 | Д-ринг | 1 |
| 31 | 3054505 | Тарельчатая пружина | 1 |
| 33 | 4269473 | Уплотнительное кольцо | 1 |
| 34 | 4506415 | Уплотнительное кольцо | 1 |
| 35 | (9158391) | Клапан тормоз<для транспортировка> | 1 |
| 35 | 9157762 замена: 9158391 | Клапан тормоз<для узел в сборе of машина> | 1 |
| 38 | M341850 | Болт с внутренним шестигранником | 4 |
| 40 | 2035236 | Пластина | 1 |
| 42 | 4364104 | Установочный штифт | 2 |
| 44 | 2040522 | Клапан | 1 |
| 46 | 4234628 | Втулка | 1 |
| 49 | 4255238 | Пробка | 2 |
| 50 | 2040803 | Тяга | 1 |
| 51 | 4262561 | Болт реамер | 1 |
| 52 | 9157588 | Поршень серво | 1 |
| 55 | 4260308 | Поршневое кольцо | 2 |
| 57 | 4265579 | Уплотнительное кольцо | 1 |
| 61 | 9134112 | Пробка | 1 |
| 61A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | 9134109 | Пробка | 1 |
| 63A | 4506408 | Уплотнительное кольцо | 1 |
| 64 | 4364921 | Крышка | 1 |
| 65 | M341225 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX345USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
