Основной трубопроводы для гидромолот и гидроножницы — HITACHI EX345USR(LC)

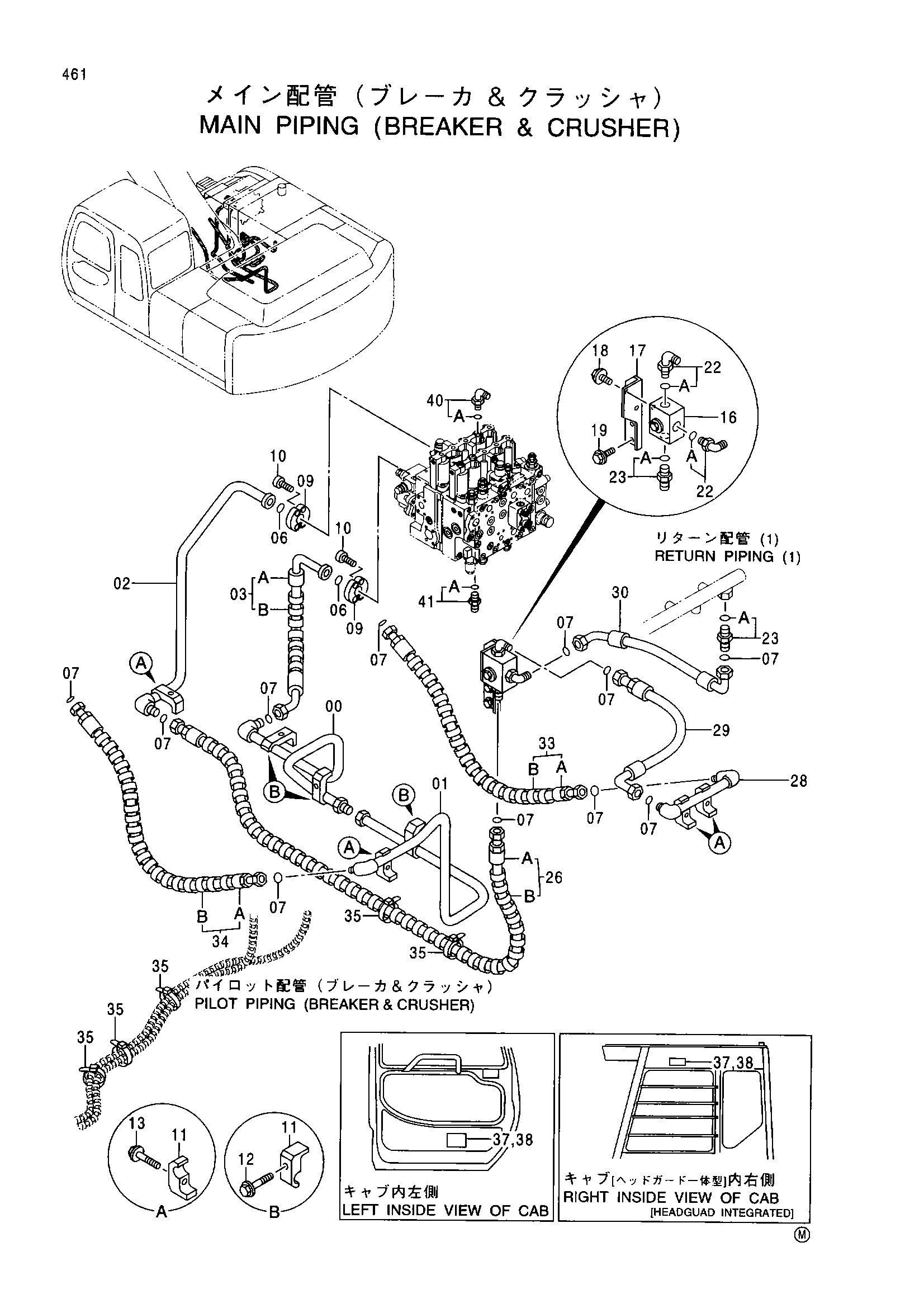

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы» для HITACHI EX345USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078585 | Трубка | 1 |
| 01 | 8078586 | Трубка | 1 |
| 02 | 8080135 | Трубка | 1 |
| 03 | 9190353 | Шланг в сборе | 1 |
| 03A | 4436842 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 3 |
| 06 | 966993 | Уплотнительное кольцо | 2 |
| 07 | 4187328 | Уплотнительное кольцо | 11 |
| 09 | 962453 | Разъёмный фланец | 4 |
| 10 | J781030 | Болт с внутренним шестигранником | 8 |
| 11 | 4190127 | Хомут трубки | 7 |
| 12 | J011265 | Болт с шайбой | 3 |
| 13 | J011270 | Болт с шайбой | 4 |
| 16 | 4349920 | Клапан селектор | 1 |
| 17 | 4402776 | Кронштейн | 1 |
| 18 | J011230 | Болт с шайбой | 2 |
| 19 | J011025 | Болт с шайбой | 2 |
| 22 | 4198799 | Угловой штуцер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4189535 | Адаптер | 2 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 9190351 | Шланг в сборе | 1 |
| 26A | 4286824 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 7 |
| 28 | 9750385 | Трубка | 1 |
| 29 | 4328994 | Шланг | 1 |
| 30 | 4436713 | Шланг | 1 |
| 33 | 9190350 | Шланг в сборе | 1 |
| 33A | 4286817 | Шланг | 1 |
| 33B | 4327294 | Защитный кожух | 5 |
| 34 | 9190352 | Шланг в сборе | 1 |
| 34A | 4274673 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 5 |
| 35 | 4121859 | Ленточный зажим | 5 |
| 37 | 4245076 | Информационная табличка | 1 |
| 38 | 4245758 | Информационная табличка | 1 |
| 40 | 4208913 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4200466 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX345USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
