Трубопроводы для NPK гидромолот и гидроножницы — HITACHI EX345USR(LC)

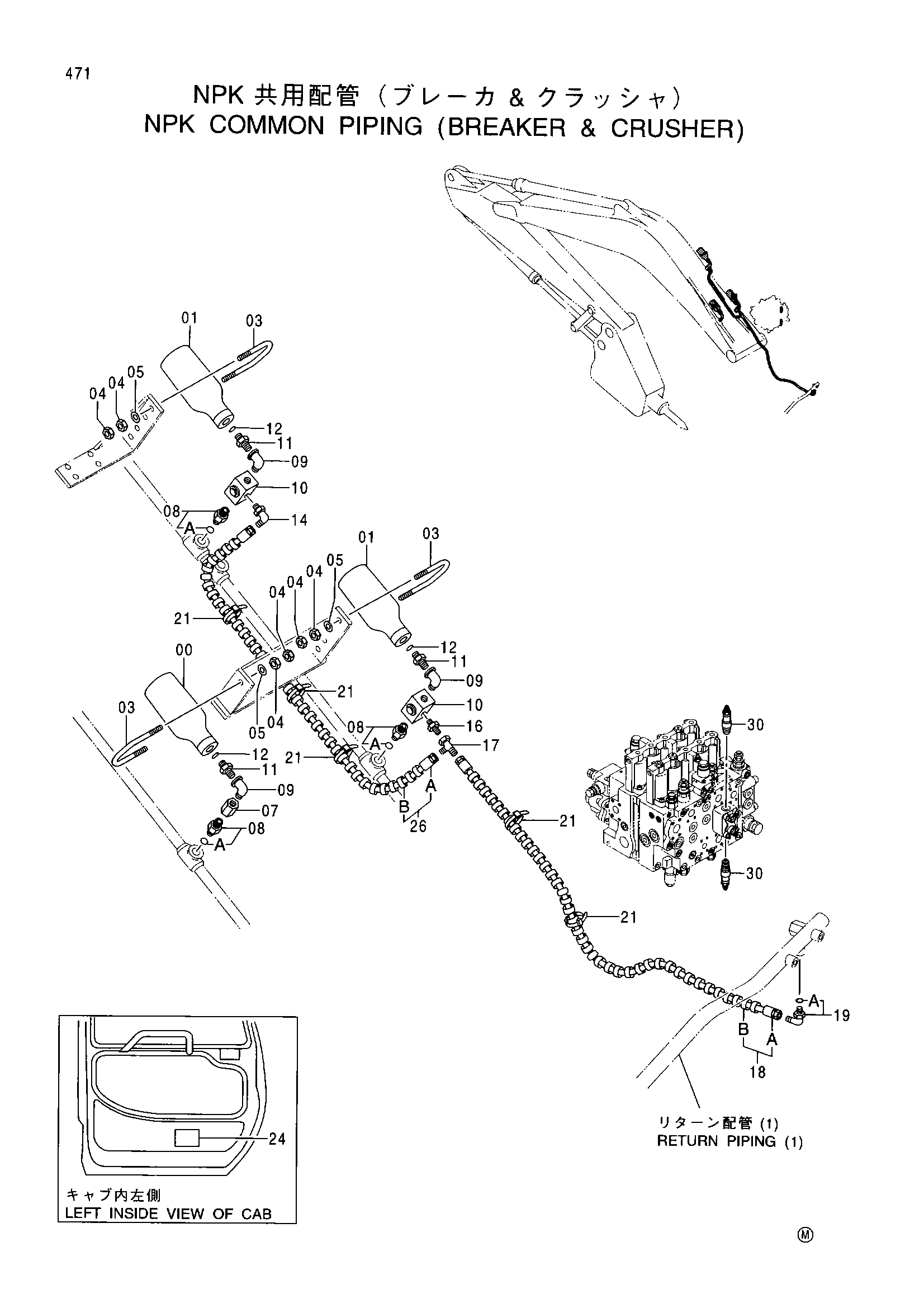

Заводская схема «Трубопроводы для NPK гидромолот и гидроножницы» для HITACHI EX345USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4377378 | Гидроаккумулятор | 1 |
| 01 | 4379727 | Гидроаккумулятор | 2 |
| 03 | 4208961 | U-образный болт | 3 |
| 04 | J950012 | Гайка | 12 |
| 05 | A590112 | Плоская шайба | 6 |
| 07 | 94-0678 | Разъём S | 1 |
| 08 | 4208243 | Адаптер | 3 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 94-0633 | Угловой штуцер | 3 |
| 10 | 4206361 | Запорный клапан | 2 |
| 11 | 4331875 | Адаптер | 3 |
| 12 | 4509181 | Уплотнительное кольцо | 3 |
| 14 | 4154656 | Угловой штуцер | 1 |
| 16 | 4154651 | Адаптер | 1 |
| 17 | 4252786 | Тройник | 1 |
| 18 | 9154764 | Шланг в сборе | 1 |
| 18A | 4209795 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 5 |
| 19 | 4200470 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4055312 | Ленточный зажим | 10 |
| 24 | 4301976 | Информационная табличка (японский) | 1 |
| 24 | 4301978 | Информационная табличка (английский) | 1 |
| 26 | 9172813 | Шланг в сборе | 1 |
| 26A | 4383986 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 30 | 4419373 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX345USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
