Пилотный трубопроводы (5-1) — HITACHI EX345USR(LC)

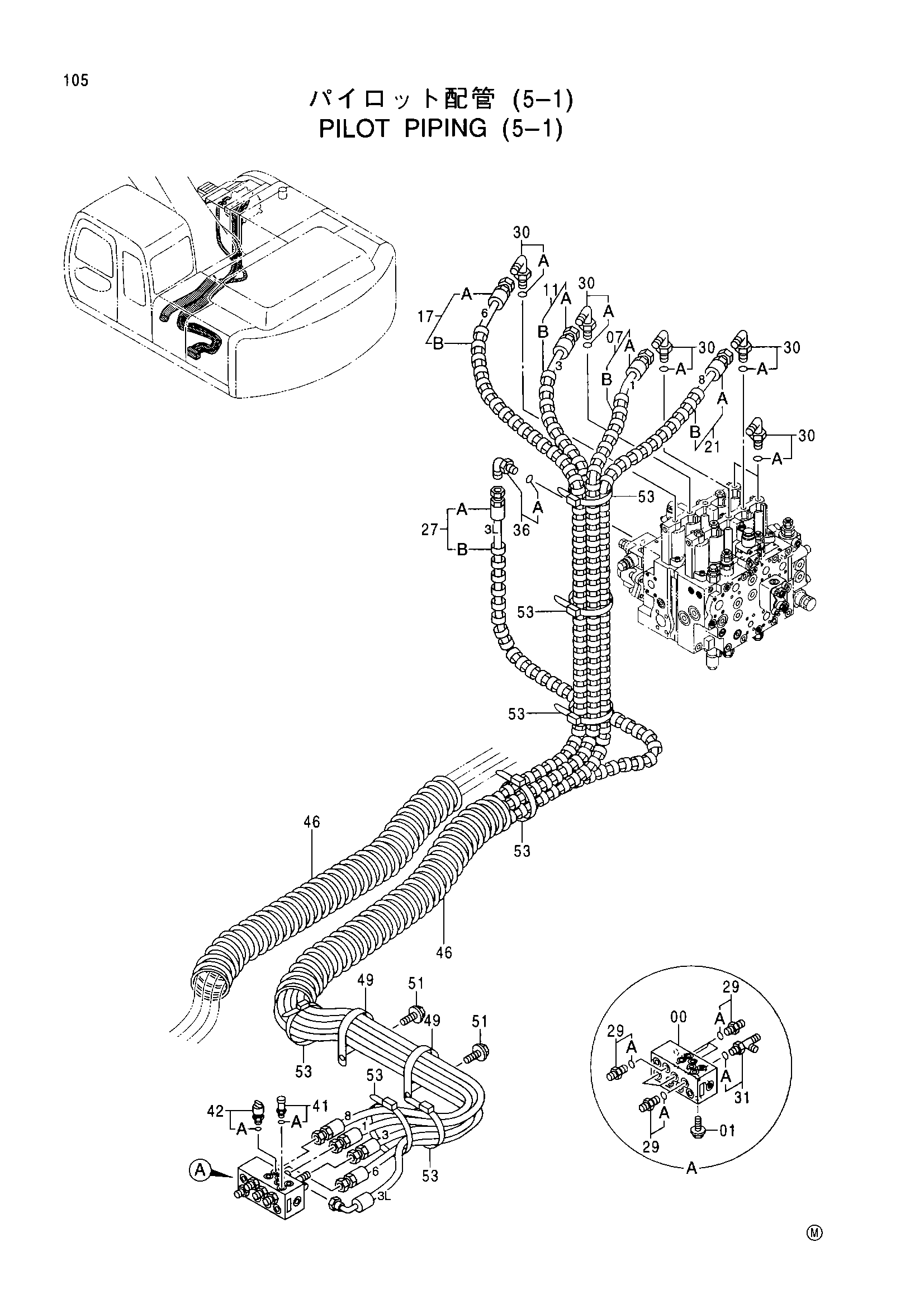

Заводская схема «Пилотный трубопроводы (5-1)» для HITACHI EX345USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4392529 | Клапан регулировочный | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 07 | 9185478 | Шланг в сборе | 1 |
| 07A | 4428690 | Шланг (1) | 1 |
| 07B | 4327293 | Защитный кожух | 4 |
| 11 | 9185480 | Шланг в сборе | 1 |
| 11A | 4428692 | Шланг (3) | 1 |
| 11B | 4327293 | Защитный кожух | 4 |
| 17 | 9185483 | Шланг в сборе | 1 |
| 17A | 4428691 | Шланг (6) | 1 |
| 17B | 4327293 | Защитный кожух | 4 |
| 21 | 9185485 | Шланг в сборе | 1 |
| 21A | 4428693 | Шланг (8) | 1 |
| 21B | 4327293 | Защитный кожух | 4 |
| 27 | 9185488 | Шланг в сборе | 1 |
| 27A | 4428700 | Шланг (3L) | 1 |
| 27B | 4327293 | Защитный кожух | 5 |
| 29 | 4200466 | Адаптер | 7 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4208913 | Угловой штуцер | 6 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4205363 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4156434 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4332040 | Датчик давления | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4333040 | Выключатель | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4441458 | Шланг | 2 |
| 49 | 4193816 | Зажим | 2 |
| 51 | J011020 | Болт с шайбой | 2 |
| 53 | 4055312 | Ленточный зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX345USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
