Пилотный трубопроводы (5-2) — HITACHI EX345USR(LC)

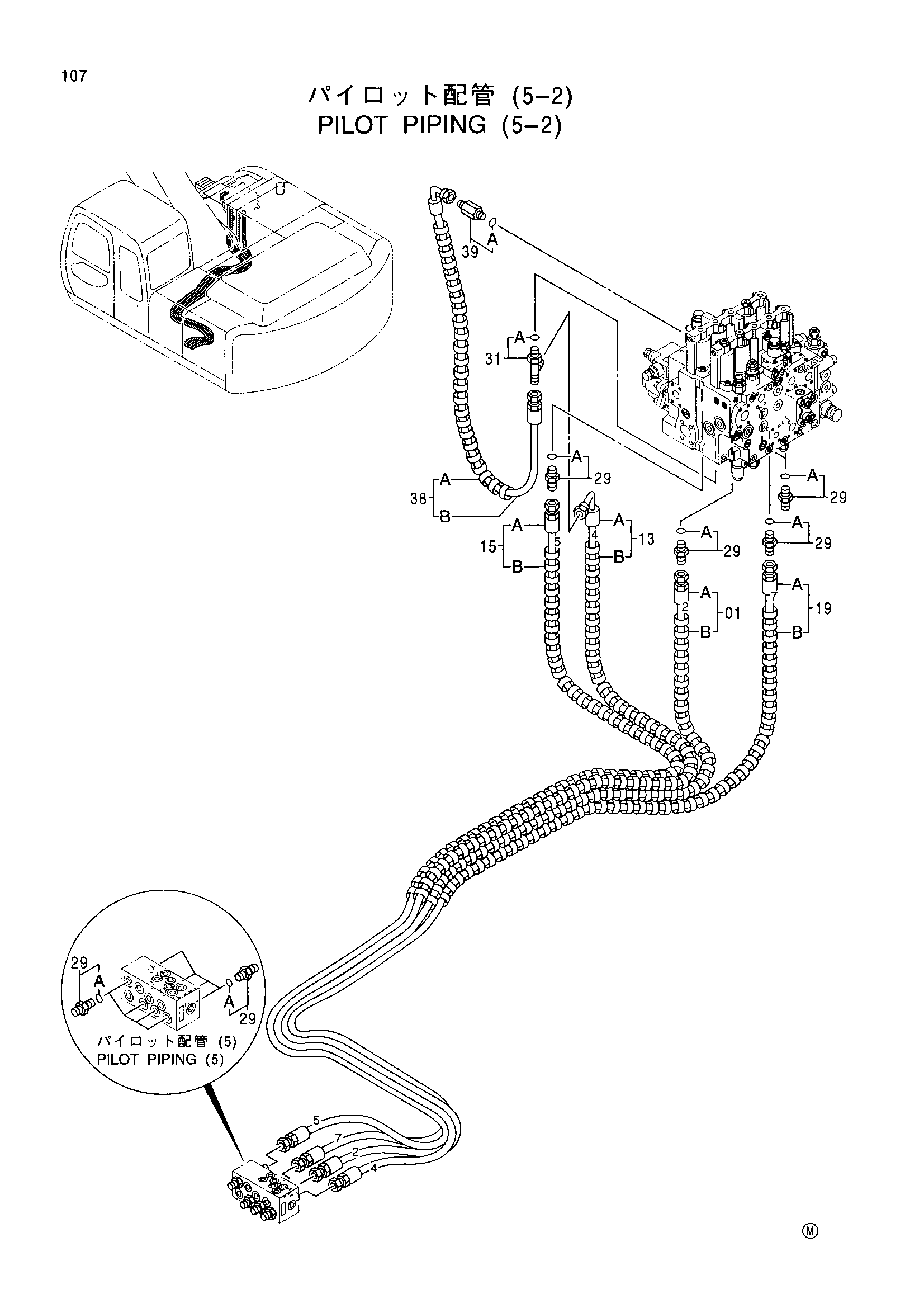

Заводская схема «Пилотный трубопроводы (5-2)» для HITACHI EX345USR(LC). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9185479 | Шланг в сборе | 1 |
| 01A | 4396040 | Шланг (2) | 1 |
| 01B | 4327293 | Защитный кожух | 3 |
| 13 | 9185481 | Шланг в сборе | 1 |
| 13A | 4428699 | Шланг (4) | 1 |
| 13B | 4327293 | Защитный кожух | 3 |
| 15 | 9185482 | Шланг в сборе | 1 |
| 15A | 4366779 | Шланг (5) | 1 |
| 15B | 4327293 | Защитный кожух | 3 |
| 19 | 9185484 | Шланг в сборе | 1 |
| 19A | 4389028 | Шланг (7) | 1 |
| 19B | 4327293 | Защитный кожух | 3 |
| 29 | 4200466 | Адаптер | 13 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4205363 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 9168206 | Шланг в сборе | 1 |
| 38A | 4365595 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 1 |
| 39 | 4209931 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX345USR(LC) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
